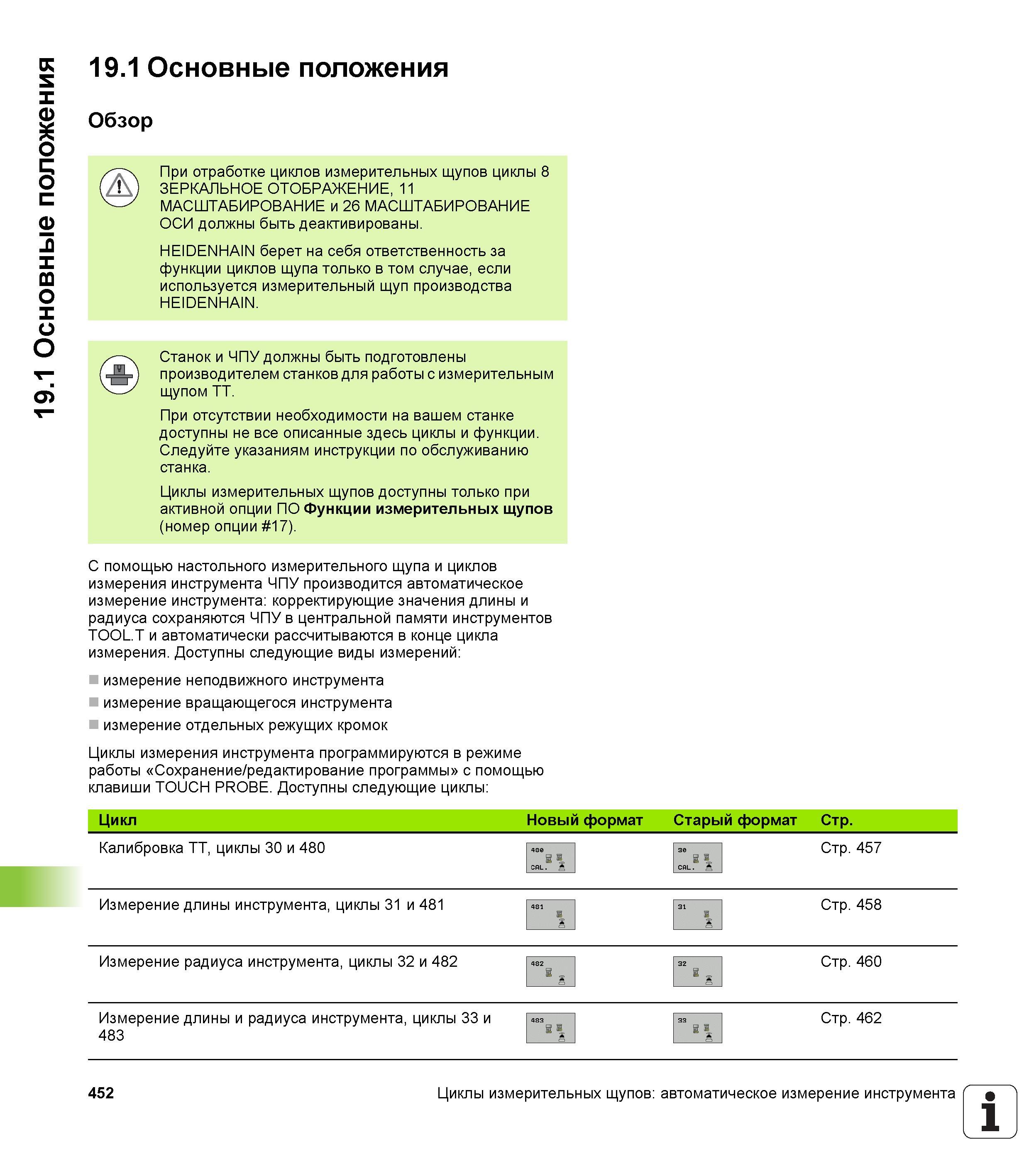

19.1 Основные положения 19.1 Основные положения Обзор При отработке циклов измерительных щупов циклы 8 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ, 11 МАСШТАБИРОВАНИЕ и 26 МАСШТАБИРОВАНИЕ ОСИ должны быть деактивированы. HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае, если используется измерительный щуп производства HEIDENHAIN. Станок и ЧПУ должны быть подготовлены производителем станков для работы с измерительным щупом TT. При отсутствии необходимости на вашем станке доступны не все описанные здесь циклы и функции. Следуйте указаниям инструкции по обслуживанию станка. Циклы измерительных щупов доступны только при активной опции ПО Функции измерительных щупов (номер опции 17). С помощью настольного измерительного щупа и циклов измерения инструмента ЧПУ производится автоматическое измерение инструмента корректирующие значения длины и радиуса сохраняются ЧПУ в центральной памяти инструментов TOOL.T и автоматически рассчитываются в конце цикла измерения. Доступны следующие виды измерений измерение неподвижного инструмента измерение вращающегося инструмента измерение отдельных режущих кромок Циклы измерения инструмента программируются в режиме работы Сохранение/редактирование программы с помощью клавиши TOUCH PROBE. Доступны следующие циклы Цикл Новый формат Старый формат Стр. Калибровка TT, циклы 30 и 480 Измерение длины инструмента, циклы 31 и 481 Измерение радиуса инструмента, циклы 32 и 482 Измерение длины и радиуса инструмента, циклы 33 и 483 Стр. 457 Стр. 458 Стр. 460 Стр. 462 452 Циклы измерительных щупов автоматическое измерение инструмента 1
