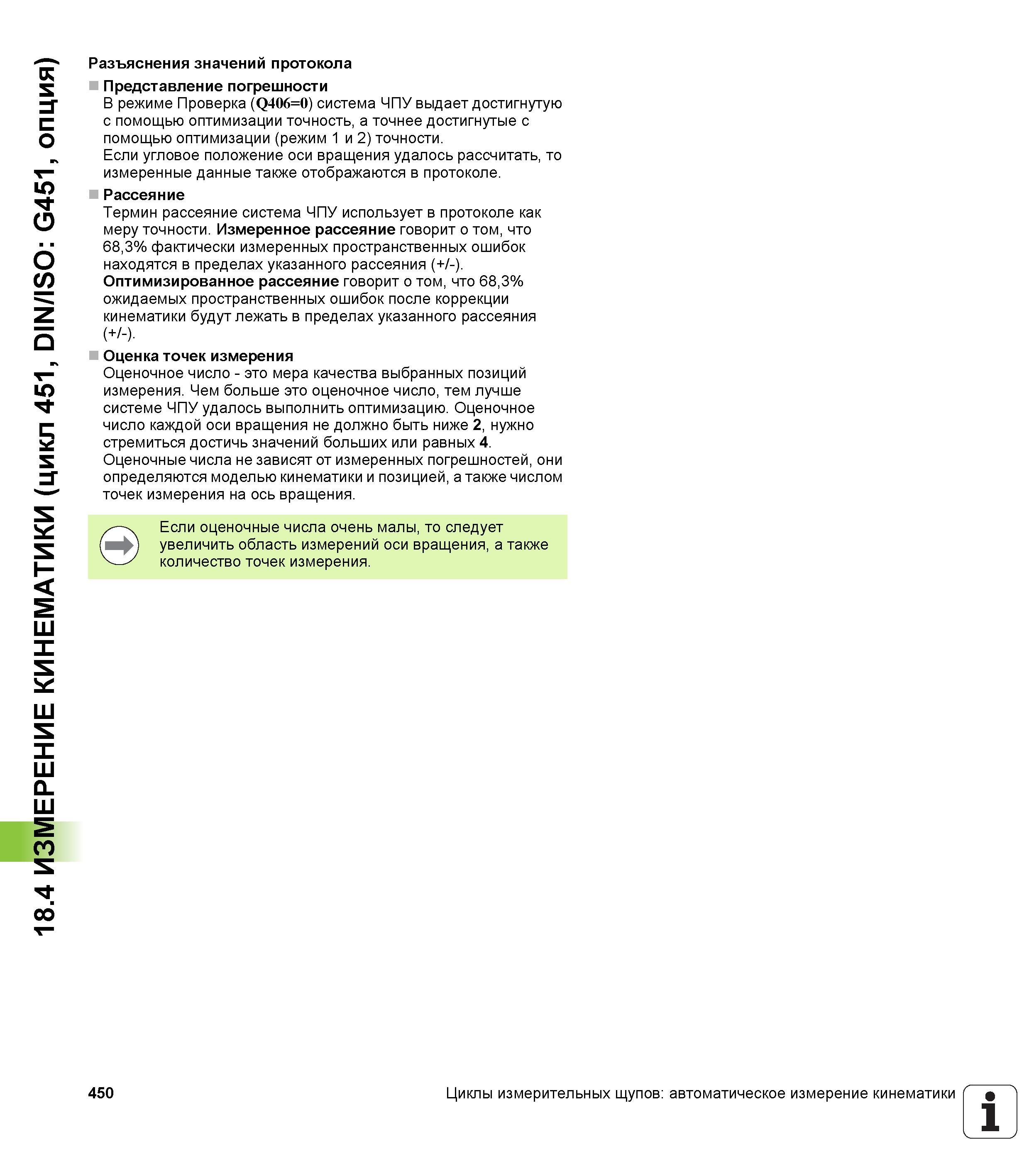

18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Разъяснения значений протокола Представление погрешности В режиме Проверка (Q406=0) система ЧПУ выдает достигнутую с помощью оптимизации точность, а точнее достигнутые с помощью оптимизации (режим 1 и 2) точности. Если угловое положение оси вращения удалось рассчитать, то измеренные данные также отображаются в протоколе. Рассеяние Термин рассеяние система ЧПУ использует в протоколе как меру точности. Измеренное рассеяние говорит о том, что 68,3% фактически измеренных пространственных ошибок находятся в пределах указанного рассеяния (+/-). Оптимизированное рассеяние говорит о том, что 68,3% ожидаемых пространственных ошибок после коррекции кинематики будут лежать в пределах указанного рассеяния (+/-). Оценка точек измерения Оценочное число - это мера качества выбранных позиций измерения. Чем больше это оценочное число, тем лучше системе ЧПУ удалось выполнить оптимизацию. Оценочное число каждой оси вращения не должно быть ниже 2, нужно стремиться достичь значений больших или равных 4. Оценочные числа не зависят от измеренных погрешностей, они определяются моделью кинематики и позицией, а также числом точек измерения на ось вращения. Если оценочные числа очень малы, то следует увеличить область измерений оси вращения, а также количество точек измерения. 450 Циклы измерительных щупов автоматическое измерение кинематики 1
