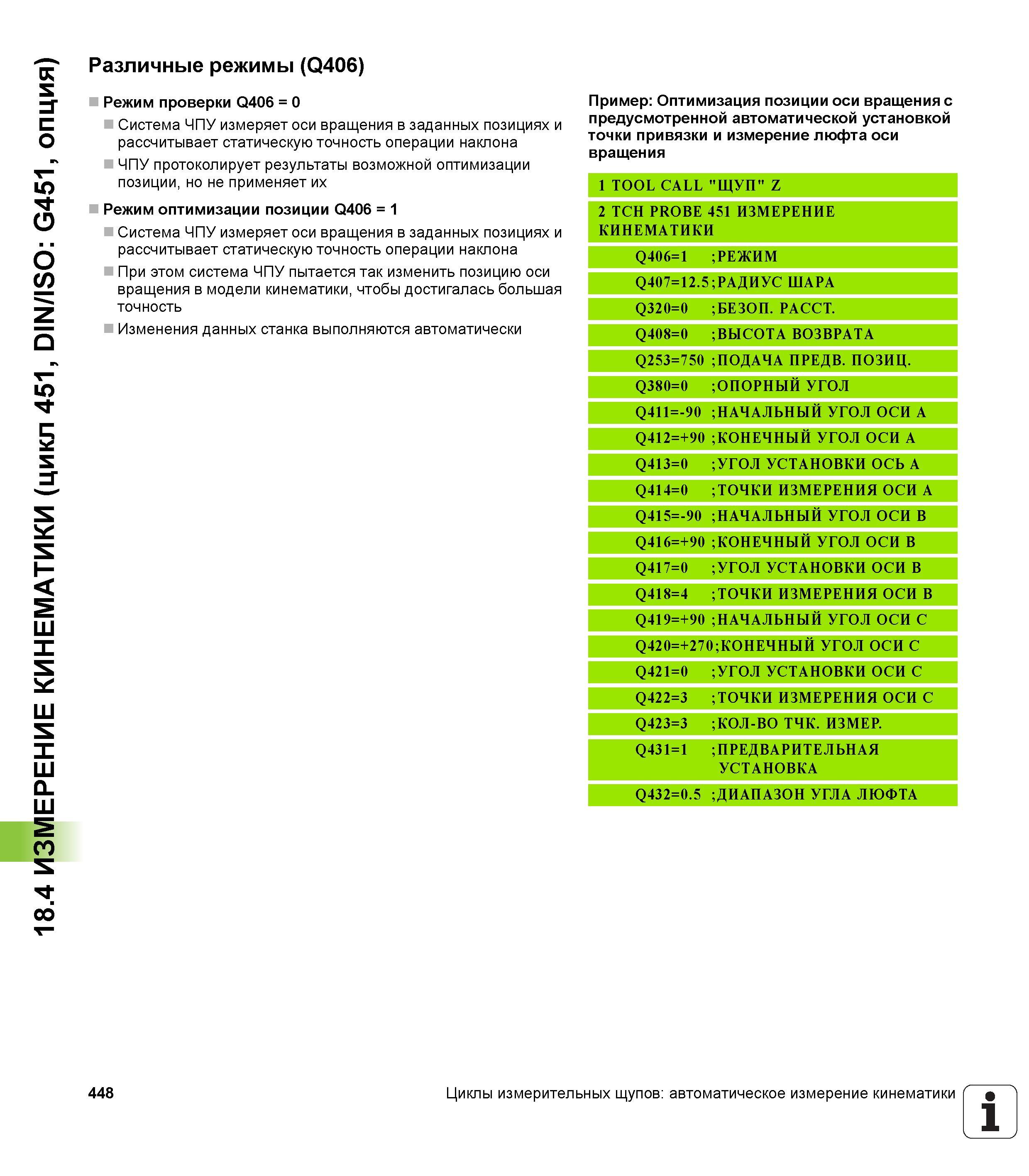

18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Различные режимы (Q406) Режим проверки Q406 = 0 Система ЧПУ измеряет оси вращения в заданных позициях и рассчитывает статическую точность операции наклона ЧПУ протоколирует результаты возможной оптимизации позиции, но не применяет их Режим оптимизации позиции Q406 = 1 Система ЧПУ измеряет оси вращения в заданных позициях и рассчитывает статическую точность операции наклона При этом система ЧПУ пытается так изменить позицию оси вращения в модели кинематики, чтобы достигалась большая точность Изменения данных станка выполняются автоматически Пример Оптимизация позиции оси вращения с предусмотренной автоматической установкой точки привязки и измерение люфта оси вращения 1 TOOL CALL ' ЩУП" Z 2 TCH PROBE 451 ИЗМЕРЕНИЕ КИНЕМАТИКИ Q406=1 РЕЖИМ Q -U О II 5 РАДИУС ШАРА Q320=0 БЕЗОП. РАССТ. Q408=0 ВЫСОТА ВОЗВРАТА Q253=750 ПОДАЧА ПРЕДВ. ПОЗИЦ. Q380=0 ОПОРНЫЙ УГОЛ Q411=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ A Q412=+90 КОНЕЧНЫЙ УГОЛ ОСИ A Q413=0 УГОЛ УСТАНОВКИ ОСЬ A Q414=0 ТОЧКИ ИЗМЕРЕНИЯ ОСИ А Q415=-90 НАЧАЛЬНЫЙ УГОЛ ОСИ B Q416=+90 КОНЕЧНЫЙ УГОЛ ОСИ B Q417=0 УГОЛ УСТАНОВКИ ОСИ B Q418=4 ТОЧКИ ИЗМЕРЕНИЯ ОСИ B Q419=+90 НАЧАЛЬНЫЙ УГОЛ ОСИ C Q420=+270;КОНЕЧНЫЙ УГОЛ ОСИ С Q421=0 УГОЛ УСТАНОВКИ ОСИ С Q422=3 ТОЧКИ ИЗМЕРЕНИЯ ОСИ С Q423=3 КОЛ-ВО ТЧК. ИЗМЕР. Q431=1 ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА т о = 2 3 4 Q ДИАПАЗОН УГЛА ЛЮФТА 448 Циклы измерительных щупов автоматическое измерение кинематики 1
