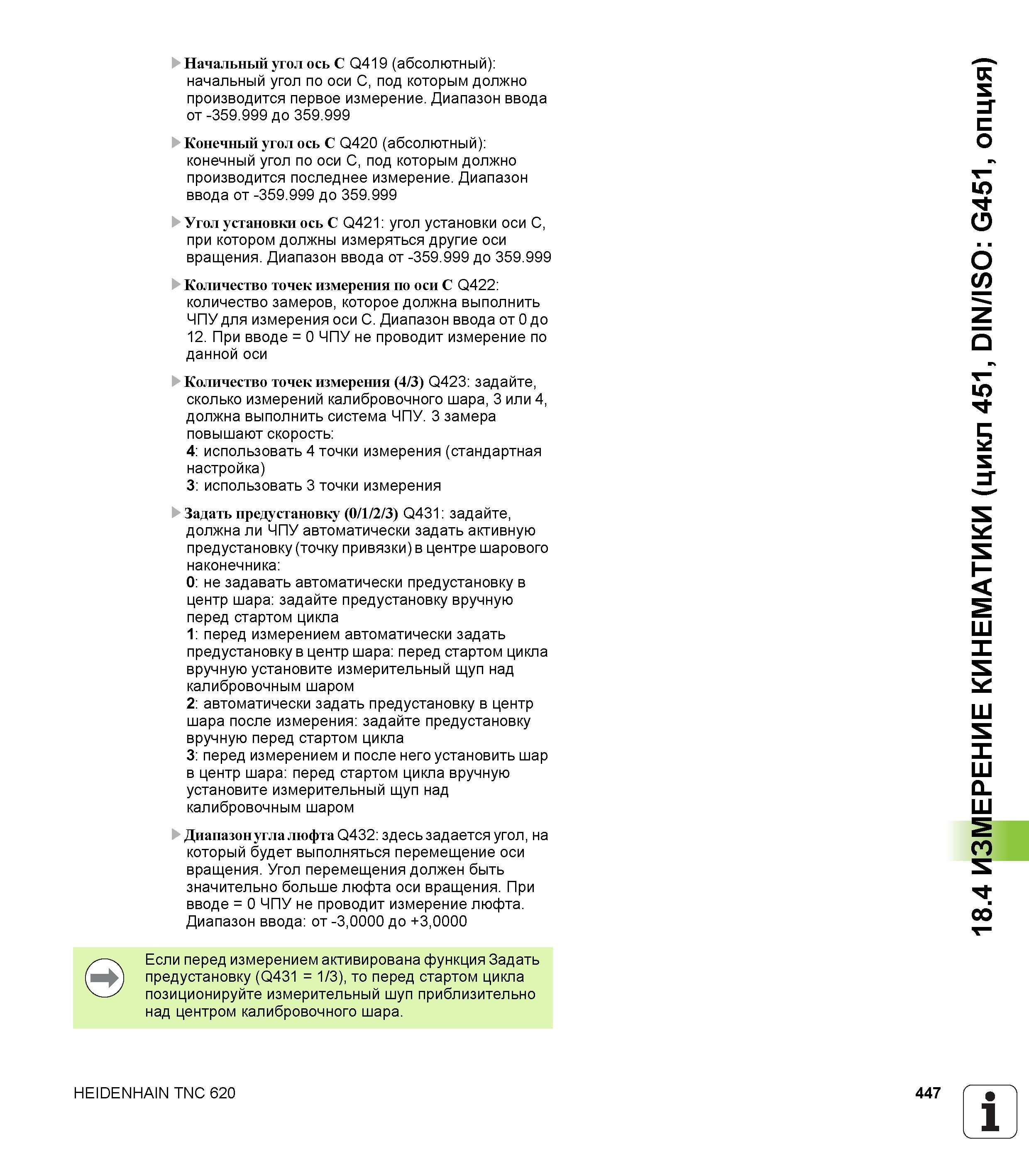

447 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.447

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 447 0447 Lab2u

Начальный угол ось С Q419 (абсолютный) начальный угол по оси С, под которым должно производится первое измерение. Диапазон ввода от -359.999 до 359.999 Конечный угол ось С Q420 (абсолютный) конечный угол по оси С, под которым должно производится последнее измерение. Диапазон ввода от -359.999 до 359.999 Угол установки ось С Q421 угол установки оси С, при котором должны измеряться другие оси вращения. Диапазон ввода от -359.999 до 359.999 Количество точек измерения по оси С Q422 количество замеров, которое должна выполнить ЧПУ для измерения оси С. Диапазон ввода от 0 до 12. При вводе = 0 ЧПУ не проводит измерение по данной оси Количество точек измерения (4/3) Q423 задайте, сколько измерений калибровочного шара, 3 или 4, должна выполнить система ЧПУ. 3 замера повышают скорость 4 использовать 4 точки измерения (стандартная настройка) 3 использовать 3 точки измерения Задать предустановку (0/1/2/3) Q431 задайте, должна ли ЧПУ автоматически задать активную предустановку (точку привязки) в центре шарового наконечника 0 не задавать автоматически предустановку в центр шара задайте предустановку вручную перед стартом цикла 1 перед измерением автоматически задать предустановку в центр шара перед стартом цикла вручную установите измерительный щуп над калибровочным шаром 2 автоматически задать предустановку в центр шара после измерения задайте предустановку вручную перед стартом цикла 3 перед измерением и после него установить шар в центр шара перед стартом цикла вручную установите измерительный щуп над калибровочным шаром Диапазон угла люфта Q432 здесь задается угол, на который будет выполняться перемещение оси вращения. Угол перемещения должен быть значительно больше люфта оси вращения. При вводе = 0 ЧПУ не проводит измерение люфта. Диапазон ввода от -3,0000 до +3,0000 Если перед измерением активирована функция Задать предустановку (Q431 = 1/3), то перед стартом цикла позиционируйте измерительный шуп приблизительно над центром калибровочного шара. HEIDENHAIN TNC 620 447 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
