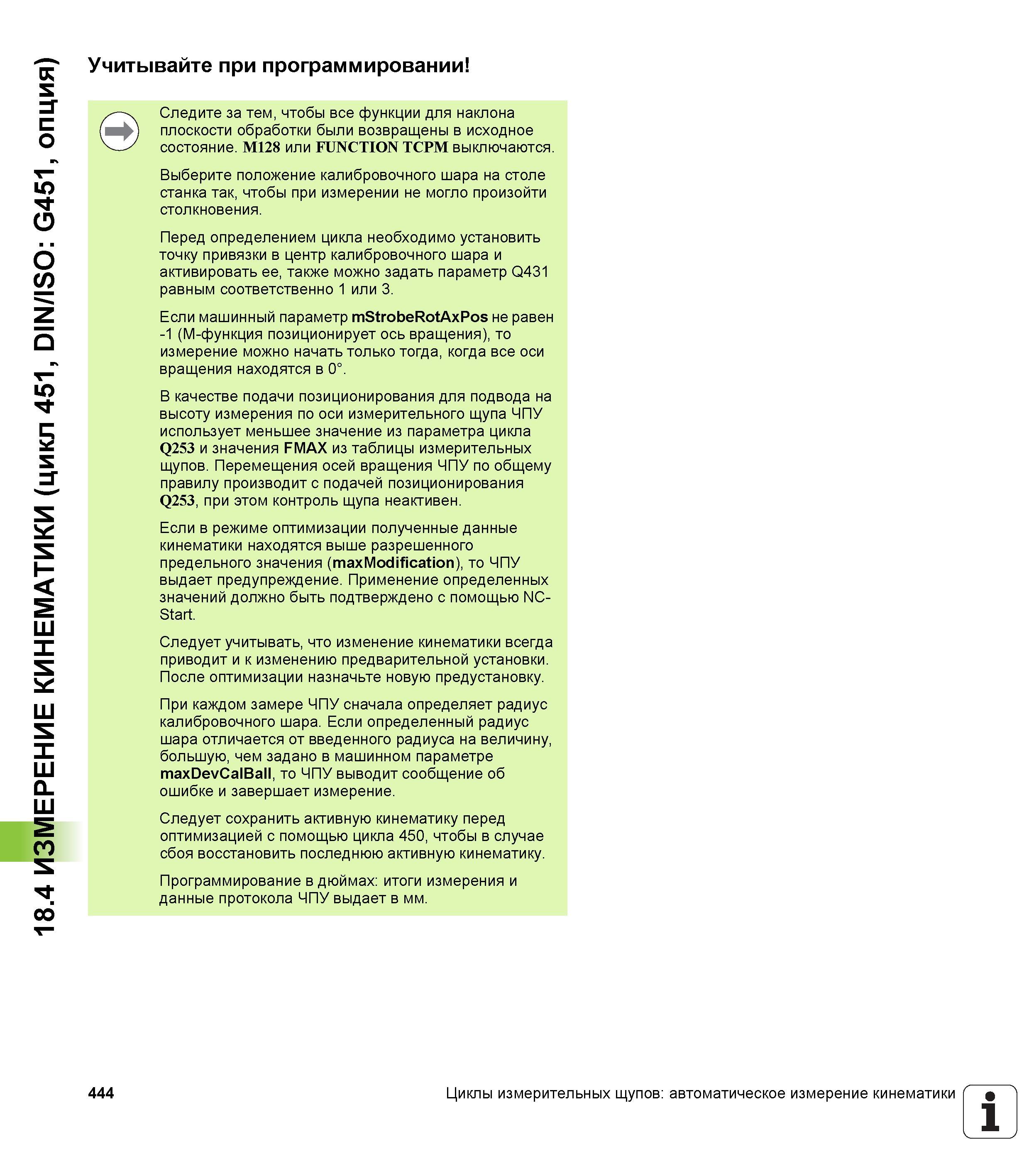

18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Учитывайте при программировании Следите за тем, чтобы все функции для наклона плоскости обработки были возвращены в исходное состояние. M128 или FUNCTION TCPM выключаются. Выберите положение калибровочного шара на столе станка так, чтобы при измерении не могло произойти столкновения. Перед определением цикла необходимо установить точку привязки в центр калибровочного шара и активировать ее, также можно задать параметр Q431 равным соответственно 1 или 3. Если машинный параметр mStrobeRotAxPos не равен -1 (M-функция позиционирует ось вращения), то измерение можно начать только тогда, когда все оси вращения находятся в 0°. В качестве подачи позиционирования для подвода на высоту измерения по оси измерительного щупа ЧПУ использует меньшее значение из параметра цикла Q253 и значения FMAX из таблицы измерительных щупов. Перемещения осей вращения ЧПУ по общему правилу производит с подачей позиционирования Q253, при этом контроль щупа неактивен. Если в режиме оптимизации полученные данные кинематики находятся выше разрешенного предельного значения (maxModification), то ЧПУ выдает предупреждение. Применение определенных значений должно быть подтверждено с помощью NC-Start. Следует учитывать, что изменение кинематики всегда приводит и к изменению предварительной установки. После оптимизации назначьте новую предустановку. При каждом замере ЧПУ сначала определяет радиус калибровочного шара. Если определенный радиус шара отличается от введенного радиуса на величину, большую, чем задано в машинном параметре maxDevCalBall, то ЧПУ выводит сообщение об ошибке и завершает измерение. Следует сохранить активную кинематику перед оптимизацией с помощью цикла 450, чтобы в случае сбоя восстановить последнюю активную кинематику. Программирование в дюймах итоги измерения и данные протокола ЧПУ выдает в мм. 444 Циклы измерительных щупов автоматическое измерение кинематики 1
