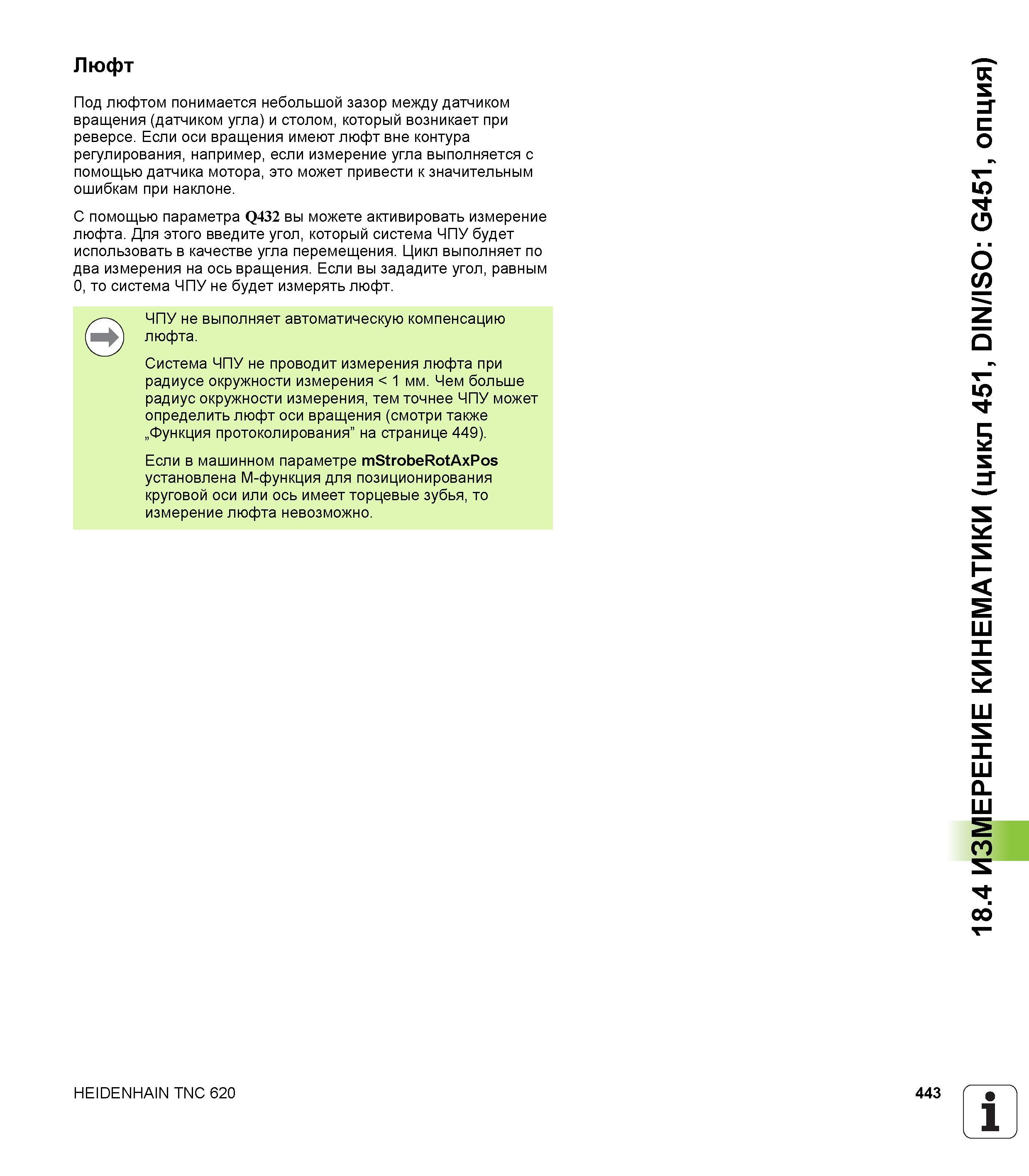

Люфт Под люфтом понимается небольшой зазор между датчиком вращения (датчиком угла) и столом, который возникает при реверсе. Если оси вращения имеют люфт вне контура регулирования, например, если измерение угла выполняется с помощью датчика мотора, это может привести к значительным ошибкам при наклоне. С помощью параметра Q432 вы можете активировать измерение люфта. Для этого введите угол, который система ЧПУ будет использовать в качестве угла перемещения. Цикл выполняет по два измерения на ось вращения. Если вы зададите угол, равным 0, то система ЧПУ не будет измерять люфт. ЧПУ не выполняет автоматическую компенсацию люфта. Система ЧПУ не проводит измерения люфта при радиусе окружности измерения < 1 мм. Чем больше радиус окружности измерения, тем точнее ЧПУ может определить люфт оси вращения (смотри также „Функция протоколирования” на странице 449). Если в машинном параметре mStrobeRotAxPos установлена М-функция для позиционирования круговой оси или ось имеет торцевые зубья, то измерение люфта невозможно. HEIDENHAIN TNC 620 443 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
