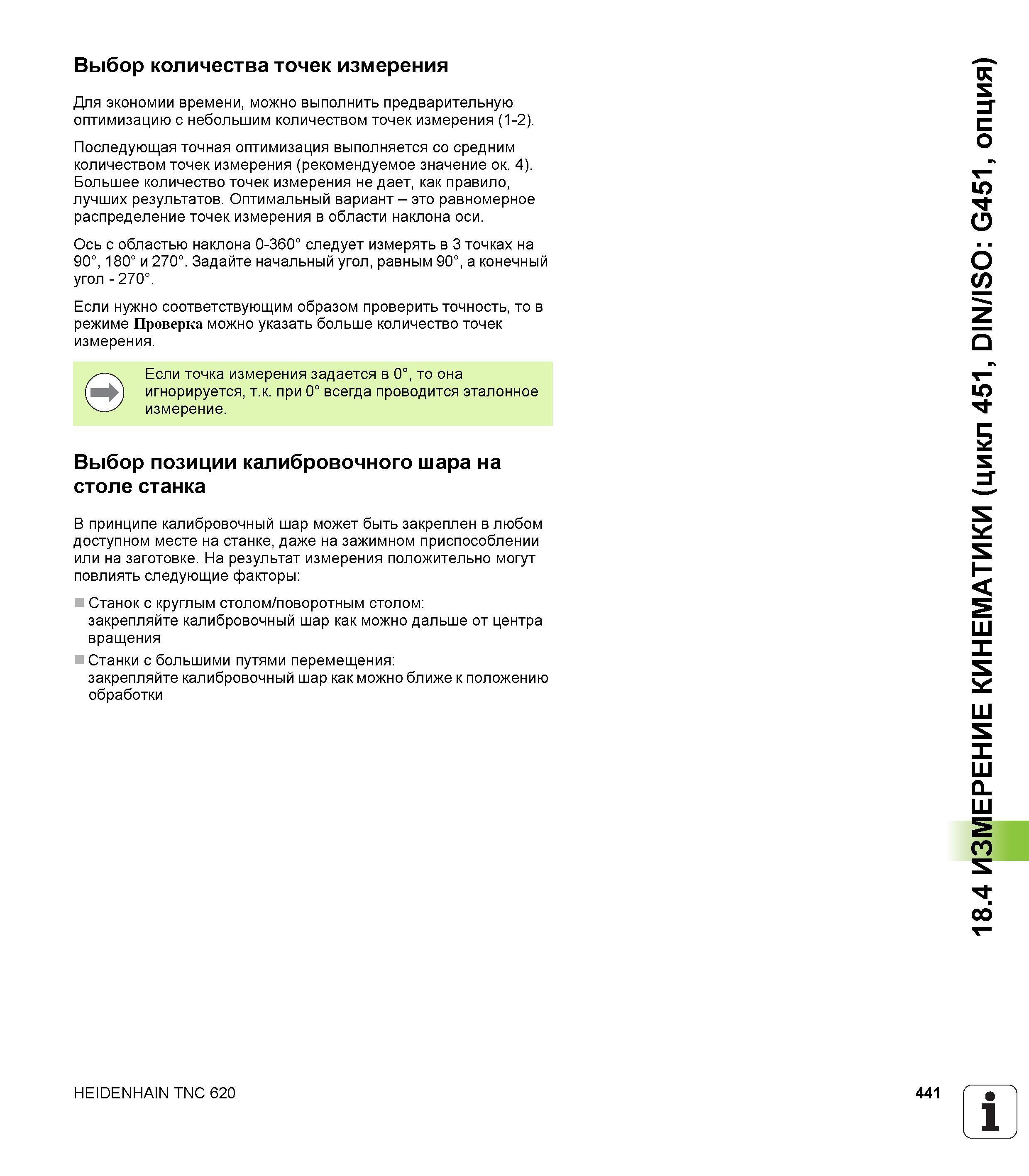

Выбор количества точек измерения Для экономии времени, можно выполнить предварительную оптимизацию с небольшим количеством точек измерения (1-2). Последующая точная оптимизация выполняется со средним количеством точек измерения (рекомендуемое значение ок. 4). Большее количество точек измерения не дает, как правило, лучших результатов. Оптимальный вариант - это равномерное распределение точек измерения в области наклона оси. Ось с областью наклона 0-360° следует измерять в 3 точках на 90°, 180° и 270°. Задайте начальный угол, равным 90°, а конечный угол - 270°. Если нужно соответствующим образом проверить точность, то в режиме Проверка можно указать больше количество точек измерения. Если точка измерения задается в 0°, то она игнорируется, т.к. при 0° всегда проводится эталонное измерение. Выбор позиции калибровочного шара на столе станка В принципе калибровочный шар может быть закреплен в любом доступном месте на станке, даже на зажимном приспособлении или на заготовке. На результат измерения положительно могут повлиять следующие факторы Станок с круглым столом/поворотным столом закрепляйте калибровочный шар как можно дальше от центра вращения Станки с большими путями перемещения закрепляйте калибровочный шар как можно ближе к положению обработки HEIDENHAIN TNC 620 441 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
