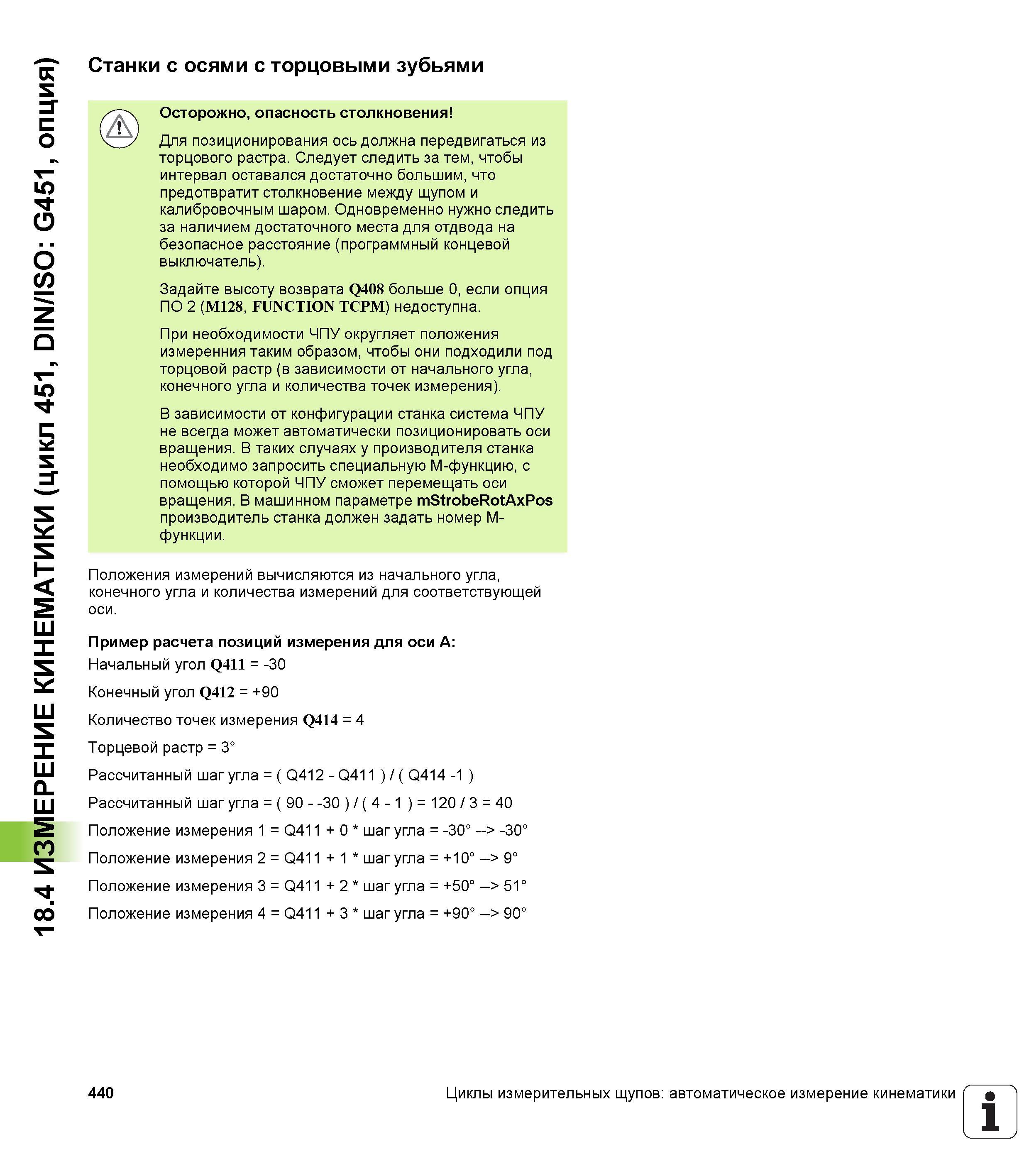

18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Станки с осями с торцовыми зубьями Осторожно, опасность столкновения Для позиционирования ось должна передвигаться из торцового растра. Следует следить за тем, чтобы интервал оставался достаточно большим, что предотвратит столкновение между щупом и калибровочным шаром. Одновременно нужно следить за наличием достаточного места для отдвода на безопасное расстояние (программный концевой выключатель). Задайте высоту возврата Q408 больше 0, если опция ПО 2 (M128, FUNCTION TCPM) недоступна. При необходимости ЧПУ округляет положения измеренния таким образом, чтобы они подходили под торцовой растр (в зависимости от начального угла, конечного угла и количества точек измерения). В зависимости от конфигурации станка система ЧПУ не всегда может автоматически позиционировать оси вращения. В таких случаях у производителя станка необходимо запросить специальную М-функцию, с помощью которой ЧПУ сможет перемещать оси вращения. В машинном параметре mStrobeRotAxPos производитель станка должен задать номер M-функции. Положения измерений вычисляются из начального угла, конечного угла и количества измерений для соответствующей оси. Пример расчета позиций измерения для оси А Начальный угол Q411 = -30 Конечный угол Q412 = +90 Количество точек измерения Q414 = 4 Торцевой растр = 3° Рассчитанный шаг угла = ( Q412 - Q411 ) / ( Q414 -1 ) Рассчитанный шаг угла = ( 90 - -30 ) / ( 4 - 1 ) = 120 / 3 = 40 Положение измерения 1 = Q411 + 0 * шаг угла = -30° > -30 Положение измерения 2 = Q411 + 1 * шаг угла = +10° > 9° Положение измерения 3 = Q411 + 2 * шаг угла = +50° > 51 Положение измерения 4 = Q411 + 3 * шаг угла = +90° > 90 440 Циклы измерительных щупов автоматическое измерение кинематики 1
