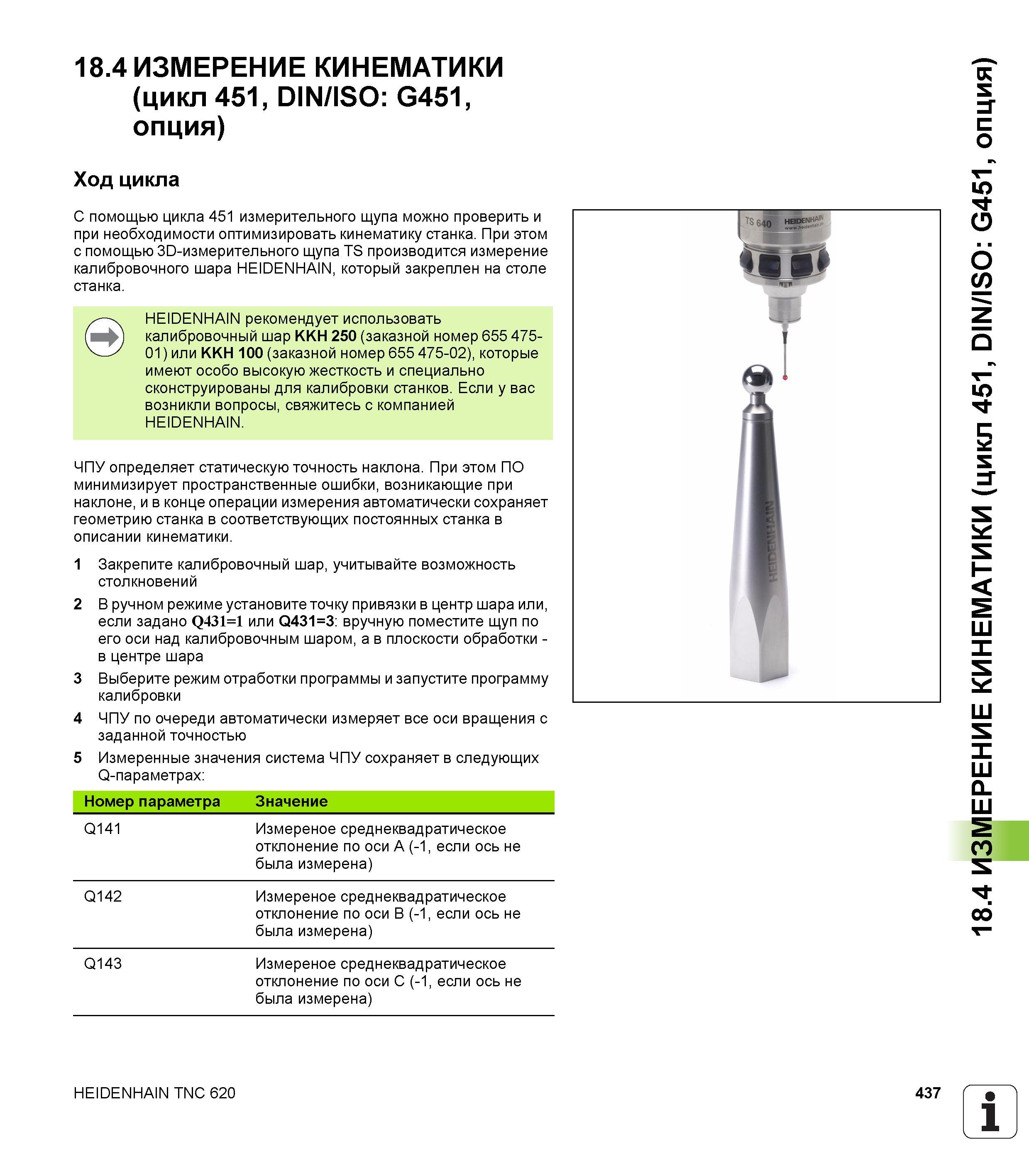

18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция) Ход цикла С помощью цикла 451 измерительного щупа можно проверить и при необходимости оптимизировать кинематику станка. При этом с помощью ЭО-измерительного щупа TS производится измерение калибровочного шара HEIDENHAIN, который закреплен на столе станка. HEIDENHAIN рекомендует использовать калибровочный шар KKH 250 (заказной номер 655 47501) или KKH 100 (заказной номер 655 475-02), которые имеют особо высокую жесткость и специально сконструированы для калибровки станков. Если у вас возникли вопросы, свяжитесь с компанией HEIDENHAIN. ЧПУ определяет статическую точность наклона. При этом ПО минимизирует пространственные ошибки, возникающие при наклоне, и в конце операции измерения автоматически сохраняет геометрию станка в соответствующих постоянных станка в описании кинематики. 1 Закрепите калибровочный шар, учитывайте возможность столкновений 2 В ручном режиме установите точку привязки в центр шара или, если задано Q431=1 или Q431=3 вручную поместите щуп по его оси над калибровочным шаром, а в плоскости обработки -в центре шара 3 Выберите режим отработки программы и запустите программу калибровки 4 ЧПУ по очереди автоматически измеряет все оси вращения с заданной точностью 5 Измеренные значения система ЧПУ сохраняет в следующих Q-параметрах Номер параметра Значение Q141 Измереное среднеквадратическое отклонение по оси А (-1, если ось не была измерена) Q142 Измереное среднеквадратическое отклонение по оси В (-1, если ось не была измерена) Q143 Измереное среднеквадратическое отклонение по оси С (-1, если ось не была измерена) HEIDENHAIN TNC 620 437 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
