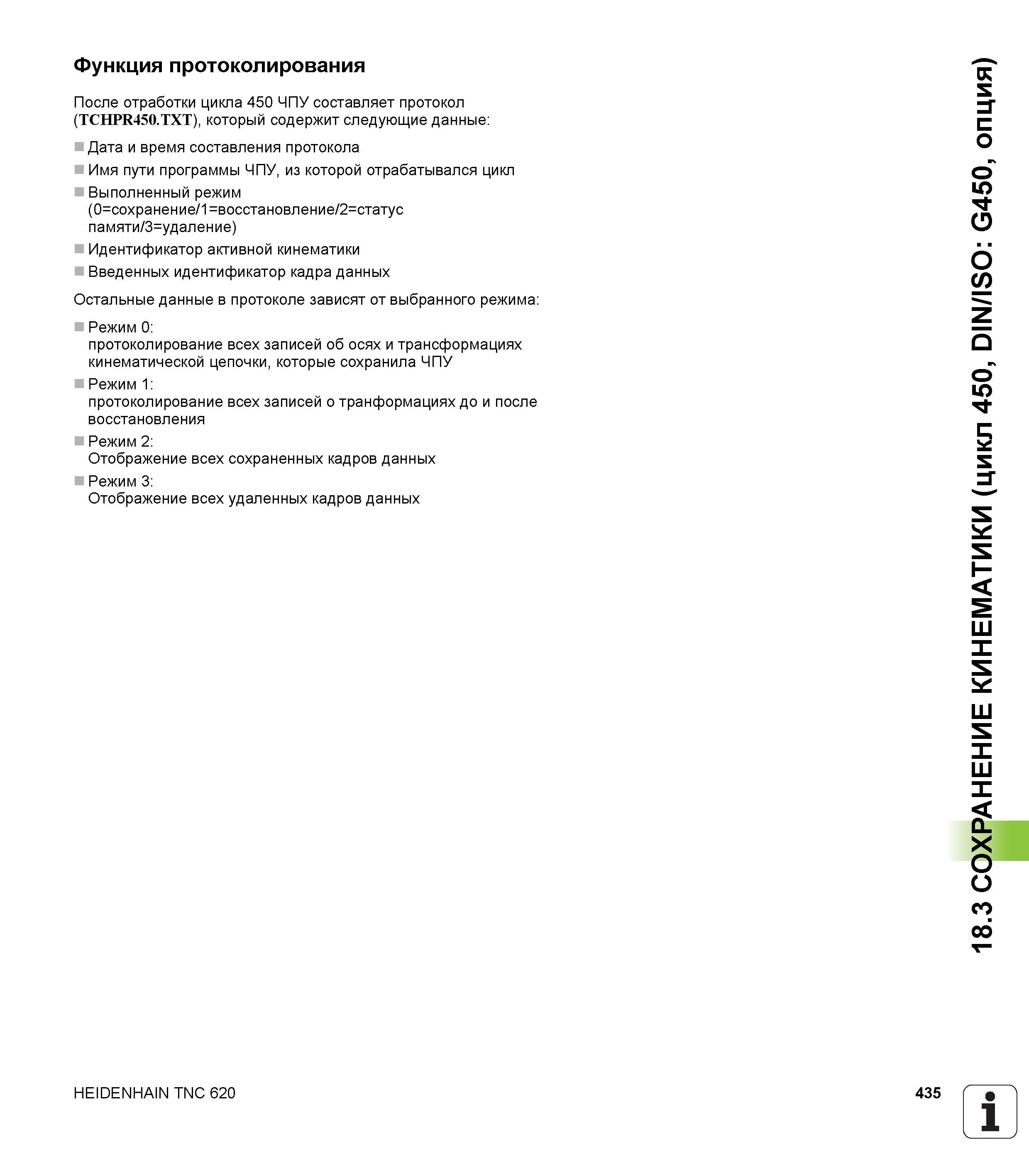

Функция протоколирования После отработки цикла 450 ЧПУ составляет протокол (TCHPR450.TXT), который содержит следующие данные Дата и время составления протокола Имя пути программы ЧПУ, из которой отрабатывался цикл Выполненный режим (0=сохранение/1=восстановление/2=статус памяти/3=удаление) Идентификатор активной кинематики Введенных идентификатор кадра данных Остальные данные в протоколе зависят от выбранного режима Режим 0 протоколирование всех записей об осях и трансформациях кинематической цепочки, которые сохранила ЧПУ Режим 1 протоколирование всех записей о транформациях до и после восстановления Режим 2 Отображение всех сохраненных кадров данных Режим 3 Отображение всех удаленных кадров данных HEIDENHAIN TNC 620 435 1 18.3 СОХРАНЕНИЕ КИНЕМАТИКИ (цикл 450, DIN/ISO G450, опция)
