434 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.434

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 434 0434 Lab2u

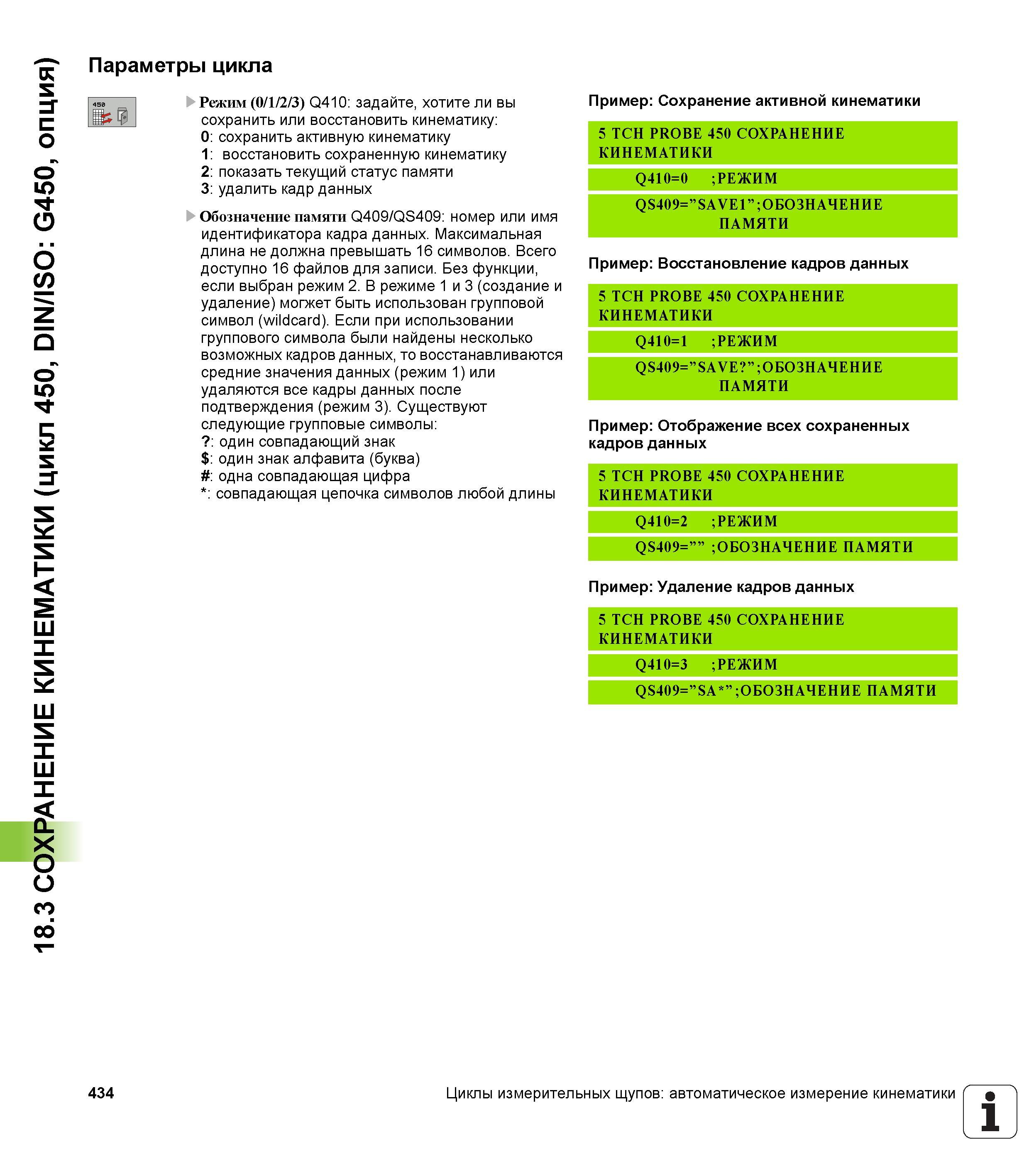

18.3 СОХРАНЕНИЕ КИНЕМАТИКИ (цикл 450, DIN/ISO G450, опция) Параметры цикла Режим (0/1/2/3) Q410 задайте, хотите ли вы сохранить или восстановить кинематику 0 сохранить активную кинематику 1 восстановить сохраненную кинематику 2 показать текущий статус памяти 3 удалить кадр данных Обозначение памяти Q409/QS409 номер или имя идентификатора кадра данных. Максимальная длина не должна превышать 16 символов. Всего доступно 16 файлов для записи. Без функции, если выбран режим 2. В режиме 1 и 3 (создание и удаление) могжет быть использован групповой символ (wildcard). Если при использовании группового символа были найдены несколько возможных кадров данных, то восстанавливаются средние значения данных (режим 1) или удаляются все кадры данных после подтверждения (режим 3). Существуют следующие групповые символы один совпадающий знак один знак алфавита (буква) одна совпадающая цифра * совпадающая цепочка символов любой длины Пример Сохранение активной кинематики 5 TCH PROBE 450 СОХРАНЕНИЕ КИНЕМАТИКИ Q410=0 ;РЕЖИМ О8409=”8ЛУЕ1”;ОБОЗНАЧЕНИЕ ПАМЯТИ Пример Восстановление кадров данных 5 TCH PROBE 450 СОХРАНЕНИЕ КИНЕМАТИКИ Q410=1 ;РЕЖИМ QS409=”SAVE ”;ОБОЗНАЧЕНИЕ ПАМЯТИ Пример Отображение всех сохраненных кадров данных 5 TCH PROBE 450 СОХРАНЕНИЕ КИНЕМАТИКИ Q410=2 ;РЕЖИМ QS409=”” ;ОБОЗНАЧЕНИЕ ПАМЯТИ Пример Удаление кадров данных 5 TCH PROBE 450 СОХРАНЕНИЕ КИНЕМАТИКИ Q410=3 ;РЕЖИМ QS409=”SA*”;ОБОЗНАЧЕНИЕ ПАМЯТИ 434 Циклы измерительных щупов автоматическое измерение кинематики 1
