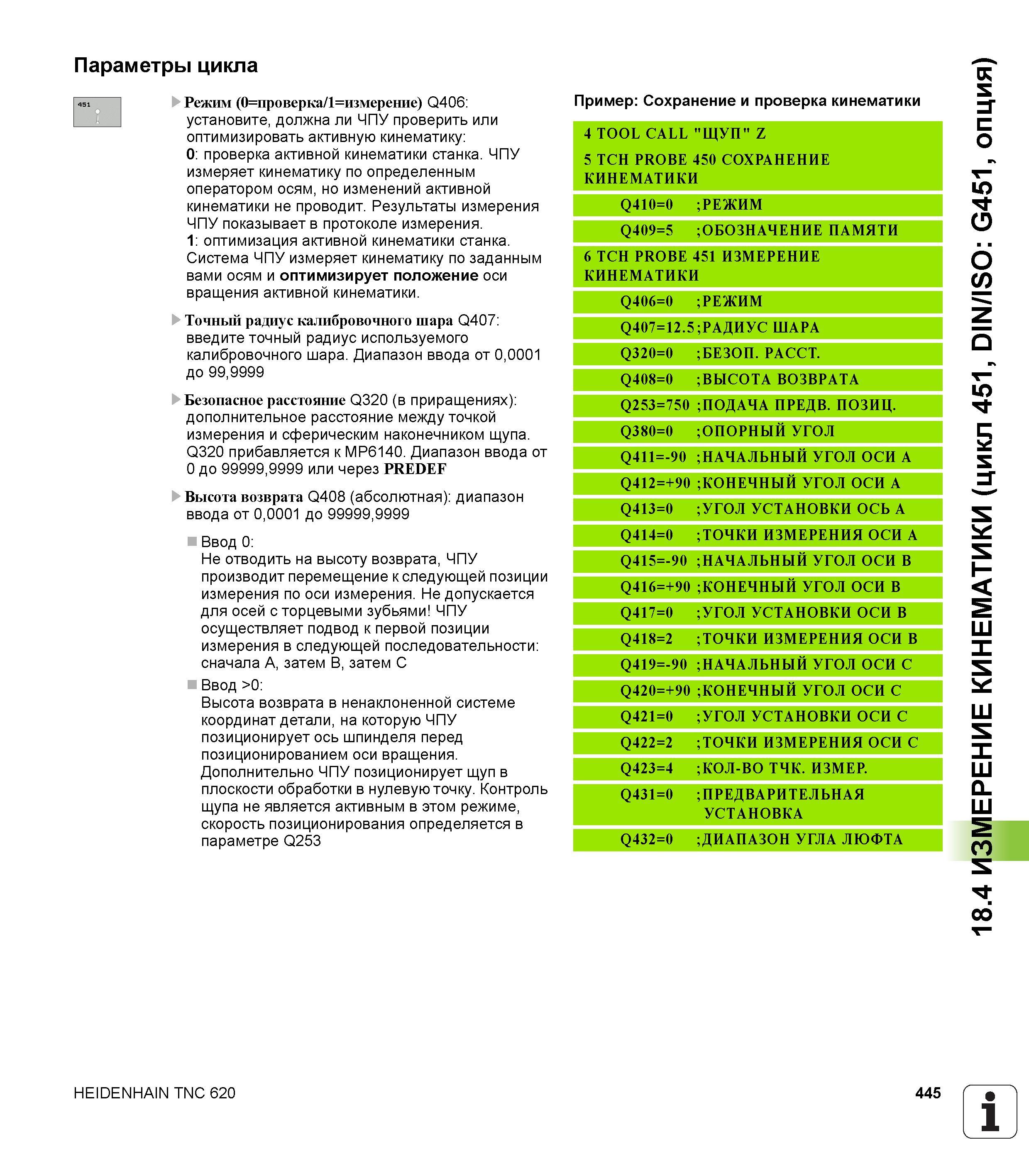

Параметры цикла Режим (0=проверка/1=измерение) Q406 установите, должна ли ЧПУ проверить или оптимизировать активную кинематику 0 проверка активной кинематики станка. ЧПУ измеряет кинематику по определенным оператором осям, но изменений активной кинематики не проводит. Результаты измерения ЧПУ показывает в протоколе измерения. 1 оптимизация активной кинематики станка. Система ЧПУ измеряет кинематику по заданным вами осям и оптимизирует положение оси вращения активной кинематики. Точный радиус калибровочного шара Q407 введите точный радиус используемого калибровочного шара. Диапазон ввода от 0,0001 до 99,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Высота возврата Q408 (абсолютная) диапазон ввода от 0,0001 до 99999,9999 Ввод 0 Не отводить на высоту возврата, ЧПУ производит перемещение к следующей позиции измерения по оси измерения. Не допускается для осей с торцевыми зубьями чПу осуществляет подвод к первой позиции измерения в следующей последовательности сначала A, затем B, затем C Ввод >0 Высота возврата в ненаклоненной системе координат детали, на которую ЧПУ позиционирует ось шпинделя перед позиционированием оси вращения. Дополнительно ЧПУ позиционирует щуп в плоскости обработки в нулевую точку. Контроль щупа не является активным в этом режиме, скорость позиционирования определяется в параметре Q253 Пример Сохранение и проверка кинематики 4 TOOL CALL "ЩУП" Z 5 TCH PROBE 450 СОХРАНЕНИЕ КИНЕМАТИКИ Q410=0 ;РЕЖИМ Q409=5 ;ОБОЗНАЧЕНИЕ ПАМЯТИ 6 TCH PROBE 451 ИЗМЕРЕНИЕ КИНЕМАТИКИ Q406=0 ;РЕЖИМ 4N ся II г- 0 4 Q ;РАДИУС ШАРА Q320=0 ;БЕЗОП. РАССТ. Q408=0 ;ВЫСОТА ВОЗВРАТА 0 5 I'- ll 3 5 2 Q ;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q380=0 ;ОПОРНЫИ УГОЛ Q411=-90 ;НАЧАЛЬНЫИ УГОЛ ОСИ A Q412=+90 ;КОНЕЧНЫЙ УГОЛ ОСИ A Q413=0 ;УГОЛ УСТАНОВКИ ОСЬ A Q414=0 ;ТОЧКИ ИЗМЕРЕНИЯ ОСИ А Q415=-90 ;НАЧАЛЬНЫЙ УГОЛ ОСИ B Q416=+90 ;КОНЕЧНЫЙ УГОЛ ОСИ B Q417=0 ;УГОЛ УСТАНОВКИ ОСИ B Q418=2 ;ТОЧКИ ИЗМЕРЕНИЯ ОСИ B Q419=-90 ;НАЧАЛЬНЫЙ УГОЛ ОСИ C 0 9 + II 0 2 4 Q ;КОНЕЧНЫЙ УГОЛ ОСИ С Q421=0 ;УГОЛ УСТАНОВКИ ОСИ С Q422=2 ;ТОЧКИ ИЗМЕРЕНИЯ ОСИ С Q423=4 ;КОЛ-ВО ТЧК. ИЗМЕР. Q431=0 ; ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА Q432=0 ;ДИАПАЗОН УГЛА ЛЮФТА HEIDENHAIN TNC 620 445 1 18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO G451, опция)
