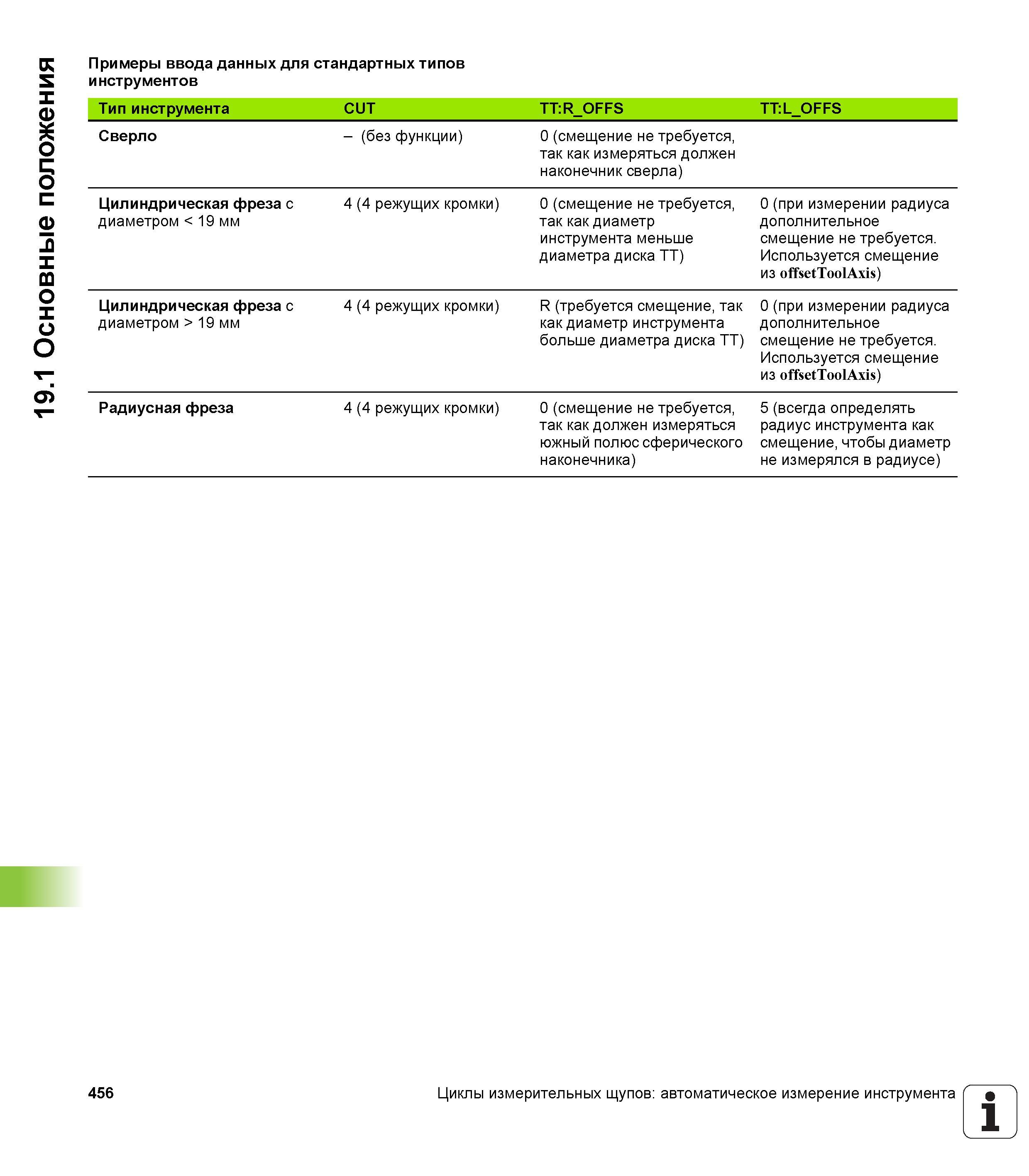

19.1 Основные положения Примеры ввода данных для стандартных типов инструментов Тип инструмента CUT TT:R_OFFS TT:L_OFFS Сверло - (без функции) 0 (смещение не требуется, так как измеряться должен наконечник сверла) Цилиндрическая фреза с диаметром <19 мм 4 (4 режущих кромки) 0 (смещение не требуется, так как диаметр инструмента меньше диаметра диска TT) 0 (при измерении радиуса дополнительное смещение не требуется. Используется смещение из offsetToolAxis) Цилиндрическая фреза с диаметром >19 мм 4 (4 режущих кромки) R (требуется смещение, так как диаметр инструмента больше диаметра диска TT) 0 (при измерении радиуса дополнительное смещение не требуется. Используется смещение из offsetToolAxis) Радиусная фреза 4 (4 режущих кромки) 0 (смещение не требуется, так как должен измеряться южный полюс сферического наконечника) 5 (всегда определять радиус инструмента как смещение, чтобы диаметр не измерялся в радиусе) 456 Циклы измерительных щупов автоматическое измерение инструмента 1
