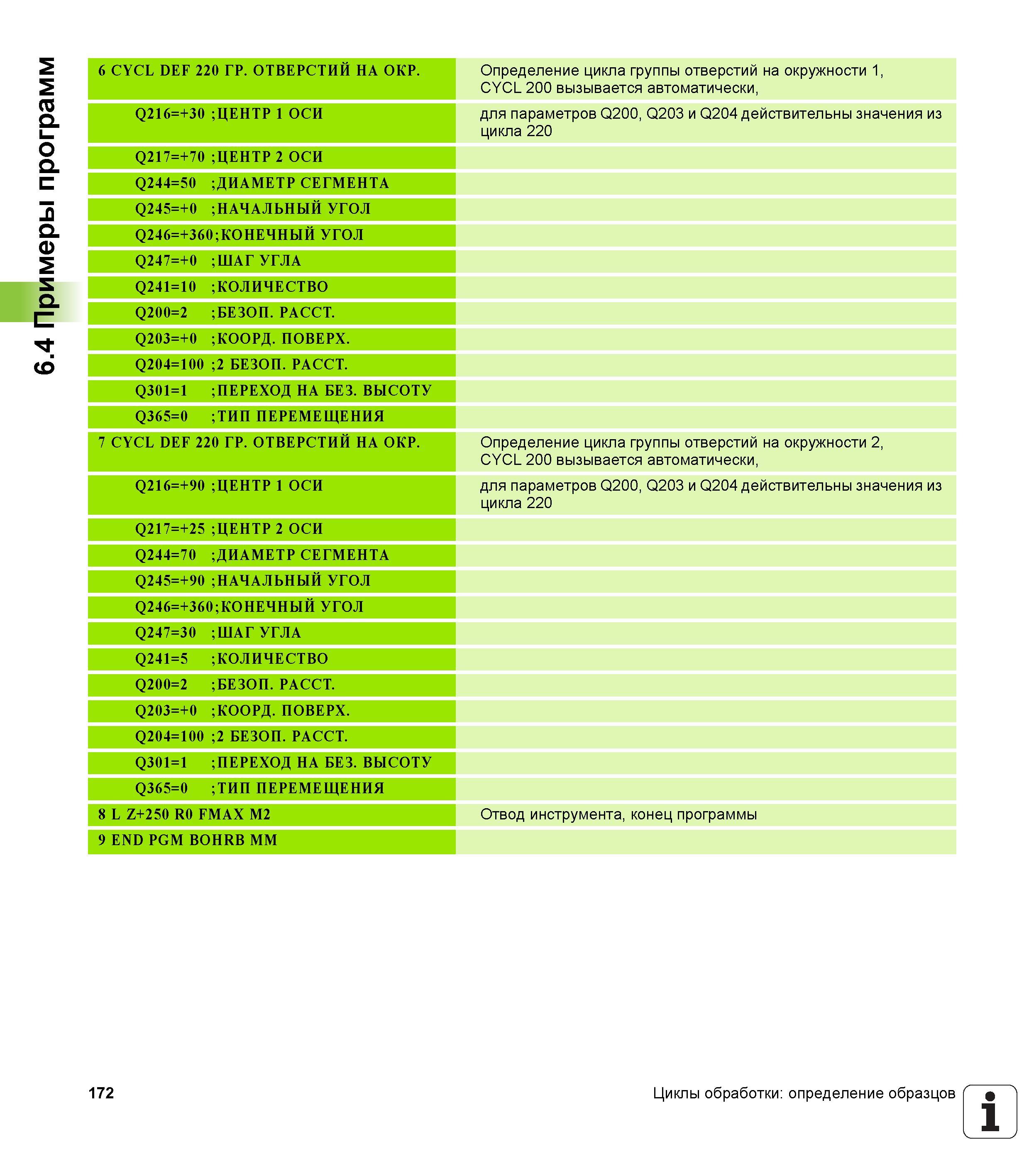

6.4 Примеры программ 6 CYCL DEF 220 ГР. ОТВЕРСТИЙ НА ОКР. Q216=+30 ;ЦЕНТР 1 ОСИ 0 7 + = 7 2 Q ЦЕНТР 2 ОСИ Q244=50 ДИАМЕТР СЕГМЕНТА Q245=+0 НАЧАЛЬНЫЙ УГОЛ Q246=+360;КОНЕЧНЫЙ УГОЛ Q247=+0 ШАГ УГЛА Q241=10 КОЛИЧЕСТВО Q200=2 БЕЗОП. РАССТ. Q203=+0 КООРД. ПОВЕРХ. Q204=100 2 БЕЗОП. РАССТ. Q301=1 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q365=0 ТИП ПЕРЕМЕЩЕНИЯ 7 CYCL DEF 220 ГР. ОТВЕРСТИИ НА ОКР. Q216=+90 ;ЦЕНТР 1 ОСИ Q217=+25 ;ЦЕНТР 2 ОСИ Q244=70 ;ДИАМЕТР СЕГМЕНТА Q245=+90 ;НАЧАЛЬНЫЙ УГОЛ Q246=+360;КОНЕЧНЫЙ УГОЛ Q247=30 ;ШАГ УГЛА Q241=5 ;КОЛИЧЕСТВО Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХ. Q204=100 Т. С С А Р И О З Е Б ;2 Q301=1 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q365=0 ;ТИП ПЕРЕМЕЩЕНИЯ 8 L Z+250 R0 FMAX M2 9 END PGM BOHRB MM Определение цикла группы отверстий на окружности 1, CYCL 200 вызывается автоматически, для параметров Q200, Q203 и Q204 действительны значения из цикла 220 Определение цикла группы отверстий на окружности 2, CYCL 200 вызывается автоматически, для параметров Q200, Q203 и Q204 действительны значения из цикла 220 Отвод инструмента, конец программы 172 Циклы обработки определение образцов 1
