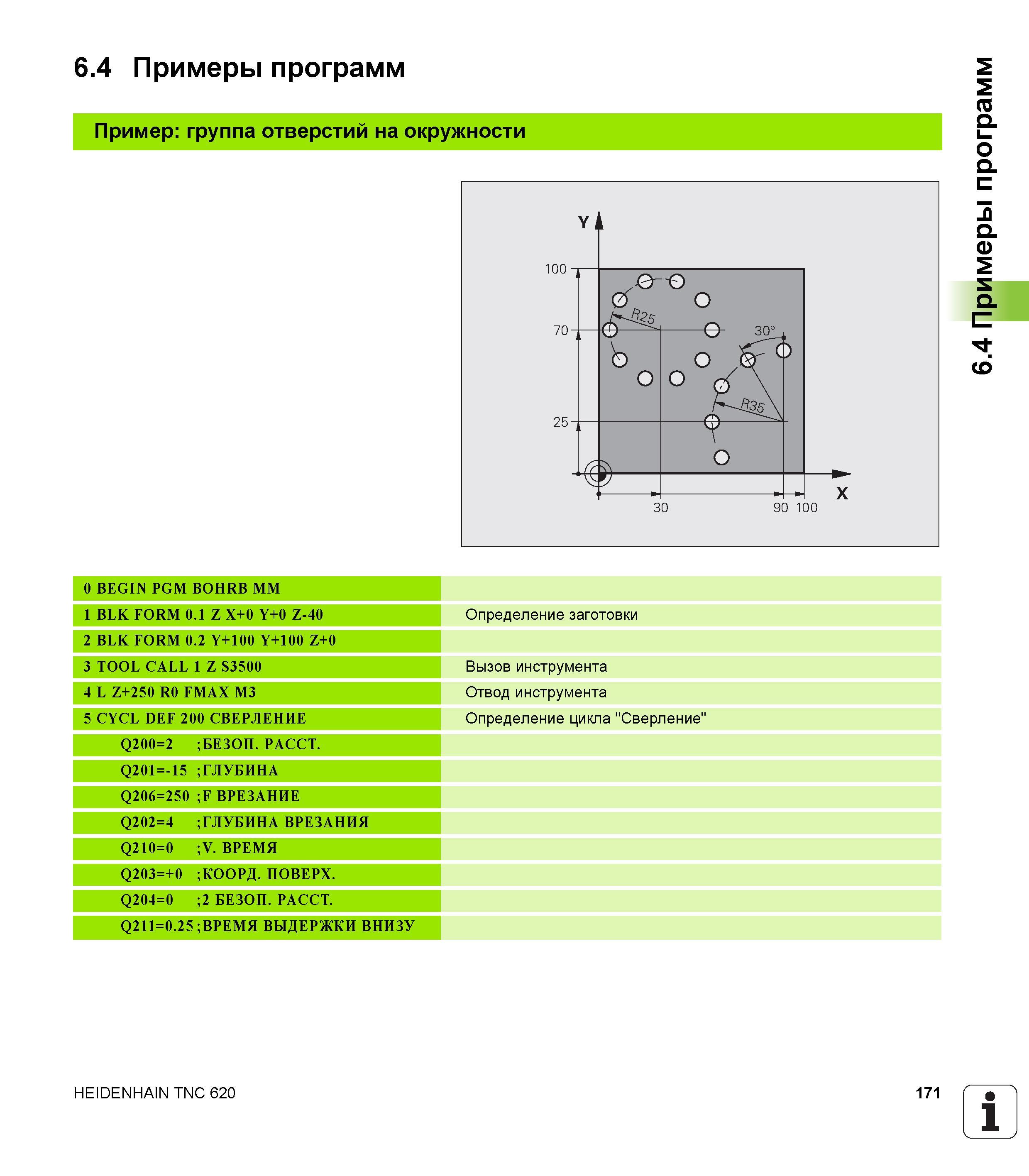

6.4 Примеры программ Пример группа отверстий на окружности 0 BEGIN PGM BOHRB MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Определение заготовки 2 BLK FORM 0.2 Y+100 Y+100 Z+0 3 TOOL CALL 1 Z S3500 Вызов инструмента Отвод инструмента Определение цикла "Сверление" 4 L Z+250 R0 FMAX M3 5 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-15 ;ГЛУБИНА Q206=250 ;F ВРЕЗАНИЕ Q202=4 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 ;V. ВРЕМЯ Q203=+0 ;КООРД. ПОВЕРХ. Q204=0 ;2 БЕЗОП. РАССТ. Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ HEIDENHAIN TNC 620 171 1 Ч _ 6.4 Примеры программ
