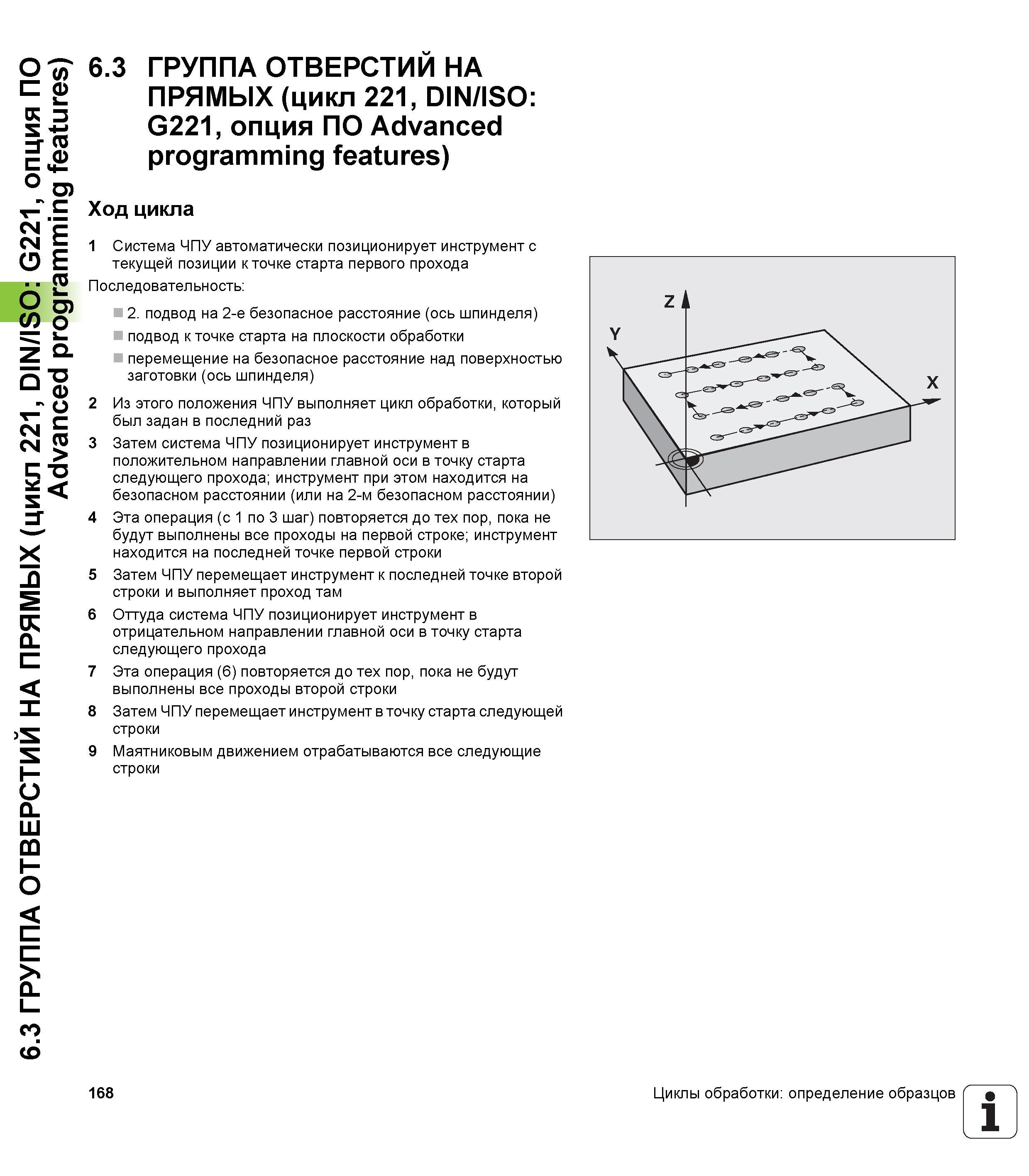

6.3 ГРУППА ОТВЕРСТИЙ НА ПРЯМЫХ (цикл 221, DIN/ISO G221, опция ПО Advanced programming features) 6.3 ГРУППА ОТВЕРСТИЙ НА ПРЯМЫХ (цикл 221, DIN/ISO G221, опция ПО Advanced programming features) Ход цикла 1 Система ЧПУ автоматически позиционирует инструмент с текущей позиции к точке старта первого прохода Последовательность 2. подвод на 2-е безопасное расстояние (ось шпинделя) подвод к точке старта на плоскости обработки перемещение на безопасное расстояние над поверхностью заготовки (ось шпинделя) 2 Из этого положения ЧПУ выполняет цикл обработки, который был задан в последний раз 3 Затем система ЧПУ позиционирует инструмент в положительном направлении главной оси в точку старта следующего прохода; инструмент при этом находится на безопасном расстоянии (или на 2-м безопасном расстоянии) 4 Эта операция (с 1 по 3 шаг) повторяется до тех пор, пока не будут выполнены все проходы на первой строке; инструмент находится на последней точке первой строки 5 Затем ЧПУ перемещает инструмент к последней точке второй строки и выполняет проход там 6 Оттуда система ЧПУ позиционирует инструмент в отрицательном направлении главной оси в точку старта следующего прохода 7 Эта операция (6) повторяется до тех пор, пока не будут выполнены все проходы второй строки 8 Затем ЧПУ перемещает инструмент в точку старта следующей строки 9 Маятниковым движением отрабатываются все следующие строки 168 Циклы обработки определение образцов 1
