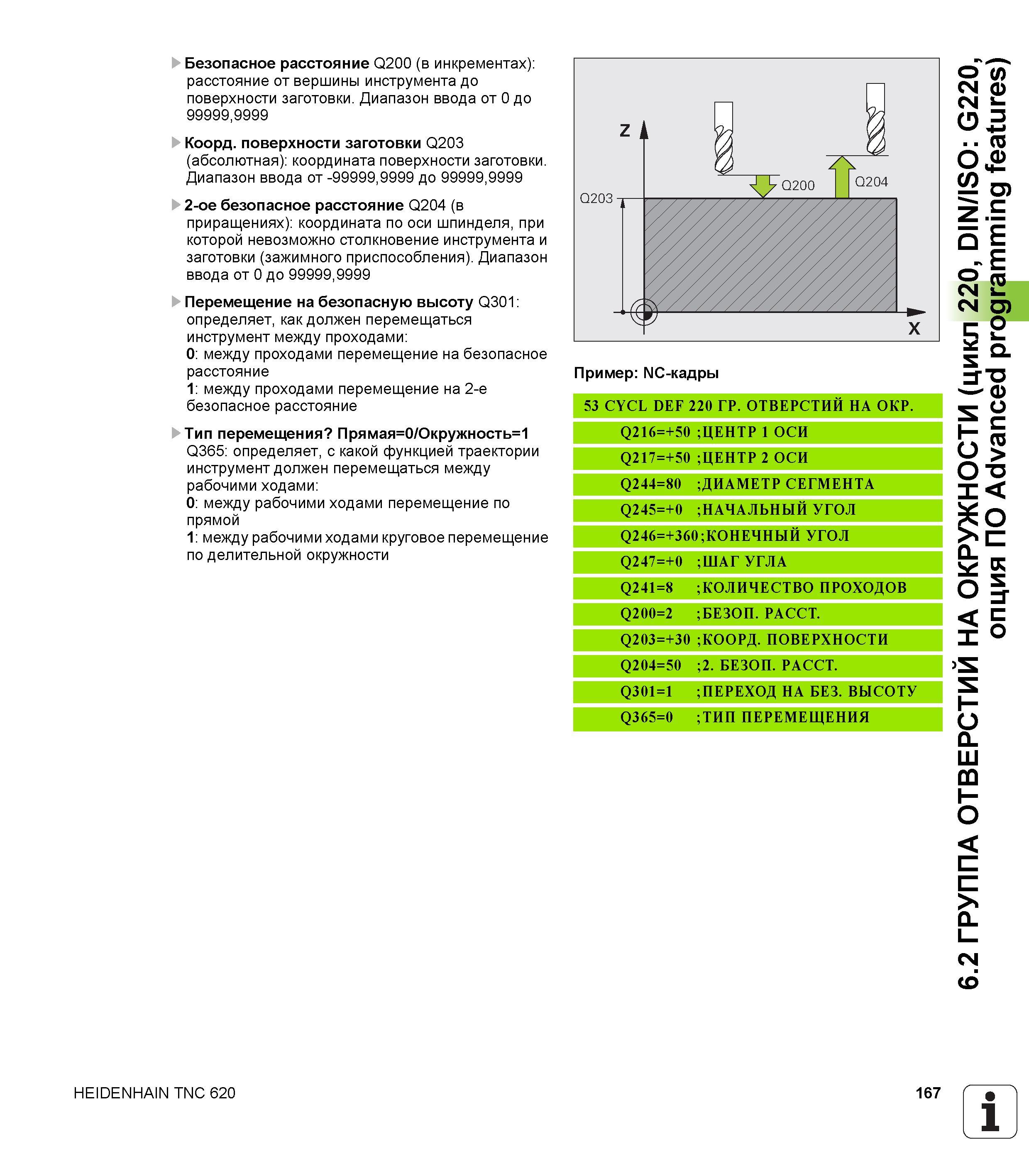

Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Перемещение на безопасную высоту Q301 определяет, как должен перемещаться инструмент между проходами 0 между проходами перемещение на безопасное расстояние 1 между проходами перемещение на 2-е безопасное расстояние Тип перемещения Прямая=0/Окружность=1 Q365 определяет, с какой функцией траектории инструмент должен перемещаться между рабочими ходами 0 между рабочими ходами перемещение по прямой 1 между рабочими ходами круговое перемещение по делительной окружности Пример NC-кадры 53 CYCL DEF 220 ГР. ОТВЕРСТИЙ НА ОКР. 0 5 + = 40 2 Q ЦЕНТР 1 ОСИ Q217=+50 ЦЕНТР 2 ОСИ Q244=80 ДИАМЕТР СЕГМЕНТА Q245=+0 НАЧАЛЬНЫЙ УГОЛ Q246=+360;КОНЕЧНЫЙ УГОЛ Q247=+0 ШАГ УГЛА Q241=8 КОЛИЧЕСТВО ПРОХОДОВ Q200=2 БЕЗОП. РАССТ. Q203=+30 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. Q301=1 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q365=0 ТИП ПЕРЕМЕЩЕНИЯ HEIDENHAIN TNC 620 167 1 6.2 ГРУППА ОТВЕРСТИЙ НА ОКРУЖНОСТИ (цикл 220, DIN/ISO G220, опция ПО Advanced programming features)
