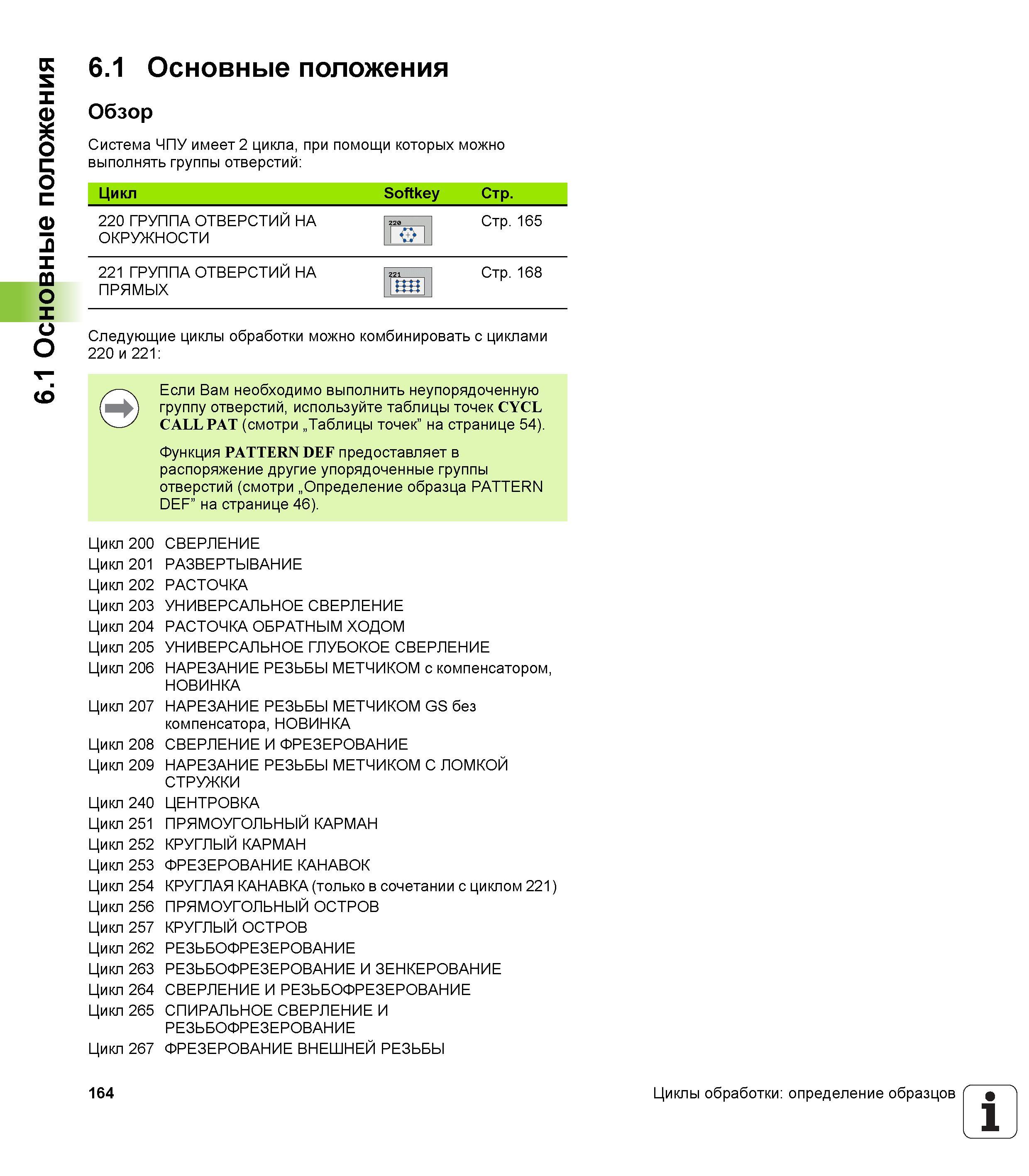

6.1 Основные положения 6.1 Основные положения Обзор Система ЧПУ имеет 2 цикла, при помощи которых можно выполнять группы отверстий Цикл Softkey Стр. 220 ГРУППА ОТВЕРСТИИ НА ОКРУЖНОСТИ 220 Стр. 165 221 ГРУППА ОТВЕРСТИИ НА ПРЯМЫХ 221 88 Стр. 168 Следующие циклы обработки можно комбинировать с циклами 220 и 221 Если Вам необходимо выполнить неупорядоченную группу отверстий, используйте таблицы точек CYCL CALL PAT (смотри „Таблицы точек” на странице 54). Функция PATTERN DEF предоставляет в распоряжение другие упорядоченные группы отверстий (смотри „Определение образца PATTERN DEF” на странице 46). Цикл 200 СВЕРЛЕНИЕ Цикл 201 РАЗВЕРТЫВАНИЕ Цикл 202 РАСТОЧКА Цикл 203 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ Цикл 204 РАСТОЧКА ОБРАТНЫМ ХОДОМ Цикл 205 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ СВЕРЛЕНИЕ Цикл 206 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ с компенсатором, НОВИНКА Цикл 207 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ GS без компенсатора, НОВИНКА Цикл 208 СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ Цикл 209 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ С ЛОМКОЙ СТРУЖКИ Цикл 240 ЦЕНТРОВКА Цикл 251 ПРЯМОУГОЛЬНЫЙ КАРМАН Цикл 252 КРУГЛЫЙ КАРМАН Цикл 253 ФРЕЗЕРОВАНИЕ КАНАВОК Цикл 254 КРУГЛАЯ КАНАВКА (только в сочетании с циклом 221) Цикл 256 ПРЯМОУГОЛЬНЫЙ ОСТРОВ Цикл 257 КРУГЛЫЙ ОСТРОВ Цикл 262 РЕЗЬБОФРЕЗЕРОВАНИЕ Цикл 263 РЕЗЬБОФРЕЗЕРОВАНИЕ И ЗЕНКЕРОВАНИЕ Цикл 264 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ Цикл 265 СПИРАЛЬНОЕ СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ Цикл 267 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ 164 Циклы обработки определение образцов 1
