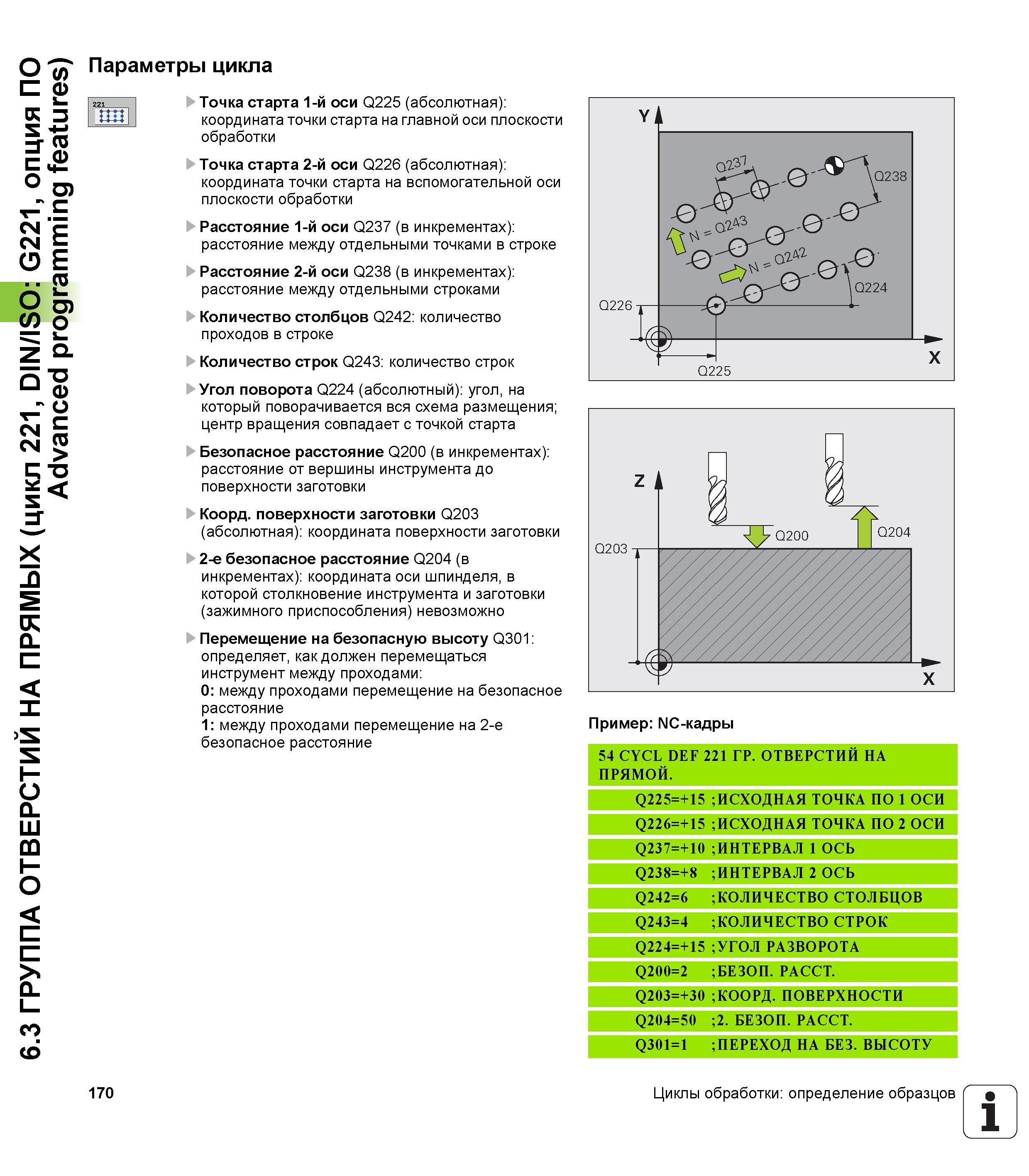

6.3 ГРУППА ОТВЕРСТИЙ НА ПРЯМЫХ (цикл 221, DIN/ISO G221, опция ПО Advanced programming features) Параметры цикла Точка старта 1-й оси Q225 (абсолютная) координата точки старта на главной оси плоскости обработки Точка старта 2-й оси Q226 (абсолютная) координата точки старта на вспомогательной оси плоскости обработки Расстояние 1-й оси Q237 (в инкрементах) расстояние между отдельными точками в строке Расстояние 2-й оси Q238 (в инкрементах) расстояние между отдельными строками Количество столбцов Q242 количество проходов в строке Количество строк Q243 количество строк Угол поворота Q224 (абсолютный) угол, на который поворачивается вся схема размещения; центр вращения совпадает с точкой старта Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки 2-е безопасное расстояние Q204 (в инкрементах) координата оси шпинделя, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно Перемещение на безопасную высоту Q301 определяет, как должен перемещаться инструмент между проходами 0 между проходами перемещение на безопасное расстояние 1 между проходами перемещение на 2-е безопасное расстояние 170 Y, X )' V224 Гг X Q225 Пример NC-кадры 54 CYCL DEF 221 ГР. ОТВЕРСТИЙ НА ПРЯМОЙ. Q225=+15 ИСХОДНАЯ ТОЧКА ПО 1 ОСИ Q226=+15 ИСХОДНАЯ ТОЧКА ПО 2 ОСИ Q237=+10 ИНТЕРВАЛ 1 ОСЬ Q238=+8 ИНТЕРВАЛ 2 ОСЬ Q242=6 КОЛИЧЕСТВО СТОЛБЦОВ Q243=4 КОЛИЧЕСТВО СТРОК Q224=+15 УГОЛ РАЗВОРОТА Q200=2 БЕЗОП. РАССТ. Q203=+30 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. Q301=1 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Циклы обработки определение образцов 1
