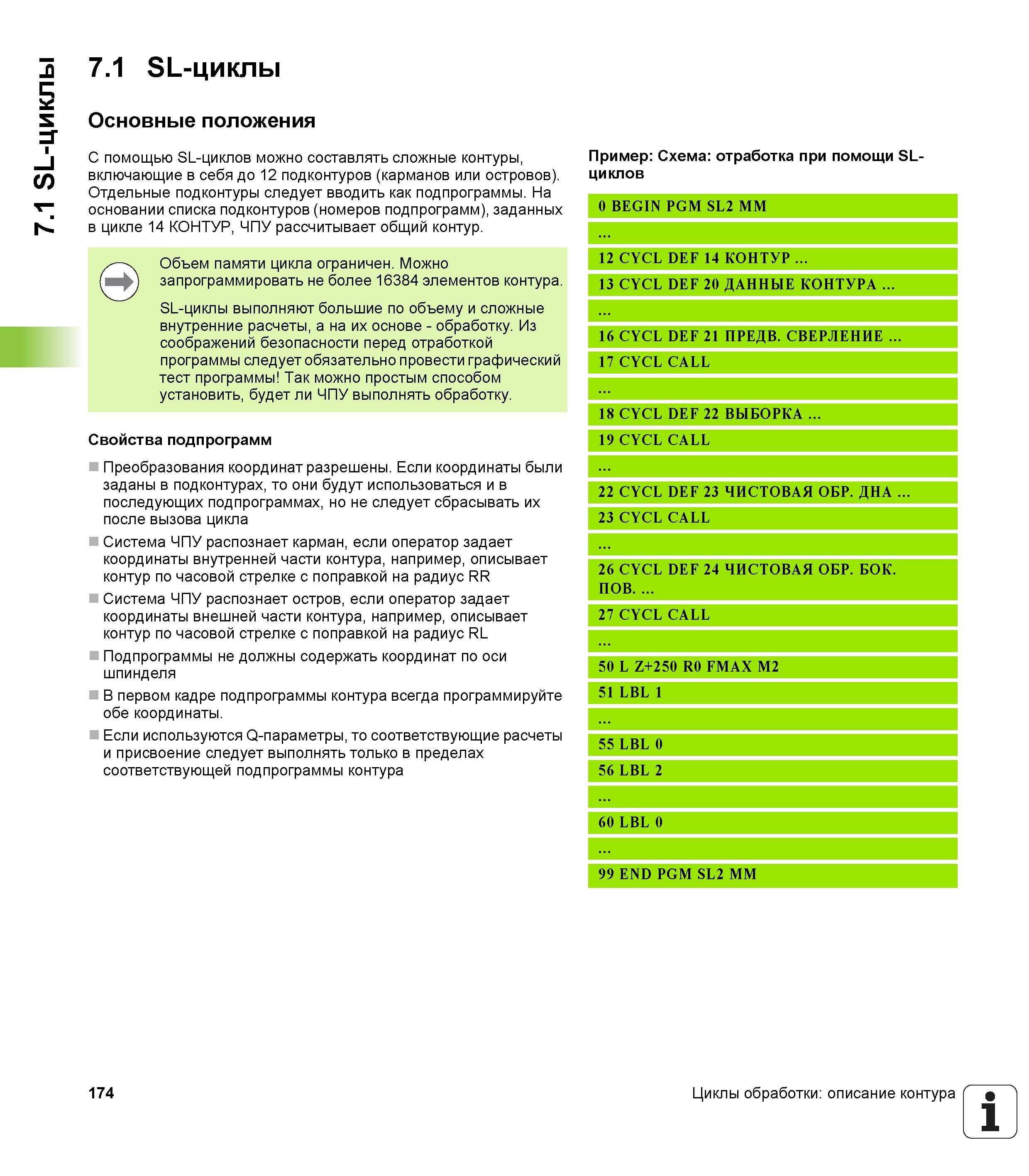

7.1 SL-циклы 7.1 SL-циклы Основные положения С помощью SL-циклов можно составлять сложные контуры, включающие в себя до 12 подконтуров (карманов или островов). Отдельные подконтуры следует вводить как подпрограммы. На основании списка подконтуров (номеров подпрограмм), заданных в цикле 14 КОНТУР, ЧПУ рассчитывает общий контур. Объем памяти цикла ограничен. Можно запрограммировать не более 16384 элементов контура. SL-циклы выполняют большие по объему и сложные внутренние расчеты, а на их основе - обработку. Из соображений безопасности перед отработкой программы следует обязательно провести графический тест программы Так можно простым способом установить, будет ли ЧПУ выполнять обработку. Свойства подпрограмм Преобразования координат разрешены. Если координаты были заданы в подконтурах, то они будут использоваться и в последующих подпрограммах, но не следует сбрасывать их после вызова цикла Система ЧПУ распознает карман, если оператор задает координаты внутренней части контура, например, описывает контур по часовой стрелке с поправкой на радиус RR Система ЧПУ распознает остров, если оператор задает координаты внешней части контура, например, описывает контур по часовой стрелке с поправкой на радиус RL Подпрограммы не должны содержать координат по оси шпинделя В первом кадре подпрограммы контура всегда программируйте обе координаты. Если используются Q-параметры, то соответствующие расчеты и присвоение следует выполнять только в пределах соответствующей подпрограммы контура Пример Схема отработка при помощи SL-циклов 0 BEGIN PGM SL2 MM 12 CYCL DEF 14 КОНТУР 13 CYCL DEF 20 ДАННЫЕ КОНТУРА 16 CYCL DEF 21 ПРЕДВ. СВЕРЛЕНИЕ 17 CYCL CALL 18 CYCL DEF 22 ВЫБОРКА 19 CYCL CALL 22 CYCL DEF 23 ЧИСТОВАЯ ОБР. ДНА 23 CYCL CALL 26 CYCL DEF 24 ЧИСТОВАЯ ОБР. БОК. ПОВ. 27 CYCL CALL 50 L Z+250 R0 FMAX M2 51 LBL 1 55 LBL 0 56 LBL 2 60 LBL 0 99 END PGM SL2 MM 174 Циклы обработки описание контура 1
