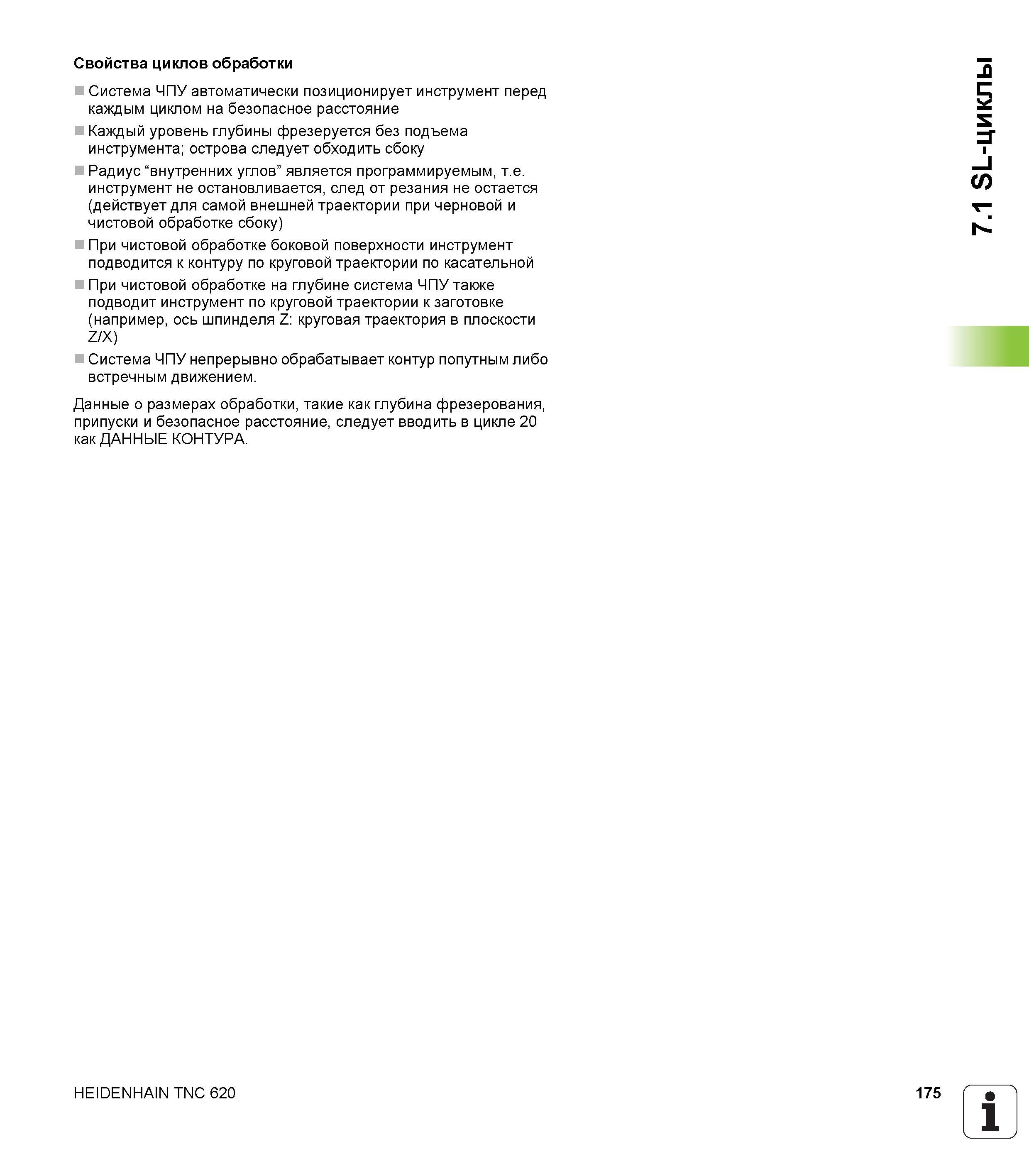

Свойства циклов обработки Система ЧПУ автоматически позиционирует инструмент перед каждым циклом на безопасное расстояние Каждый уровень глубины фрезеруется без подъема инструмента; острова следует обходить сбоку Радиус “внутренних углов” является программируемым, т.е. инструмент не остановливается, след от резания не остается (действует для самой внешней траектории при черновой и чистовой обработке сбоку) При чистовой обработке боковой поверхности инструмент подводится к контуру по круговой траектории по касательной При чистовой обработке на глубине система ЧПУ также подводит инструмент по круговой траектории к заготовке (например, ось шпинделя Z круговая траектория в плоскости Z/X) Система ЧПУ непрерывно обрабатывает контур попутным либо встречным движением. Данные о размерах обработки, такие как глубина фрезерования, припуски и безопасное расстояние, следует вводить в цикле 20 как ДАННЫЕ КОНТУРА. HEIDENHAIN TNC 620 175 7.1 SL-циклы
