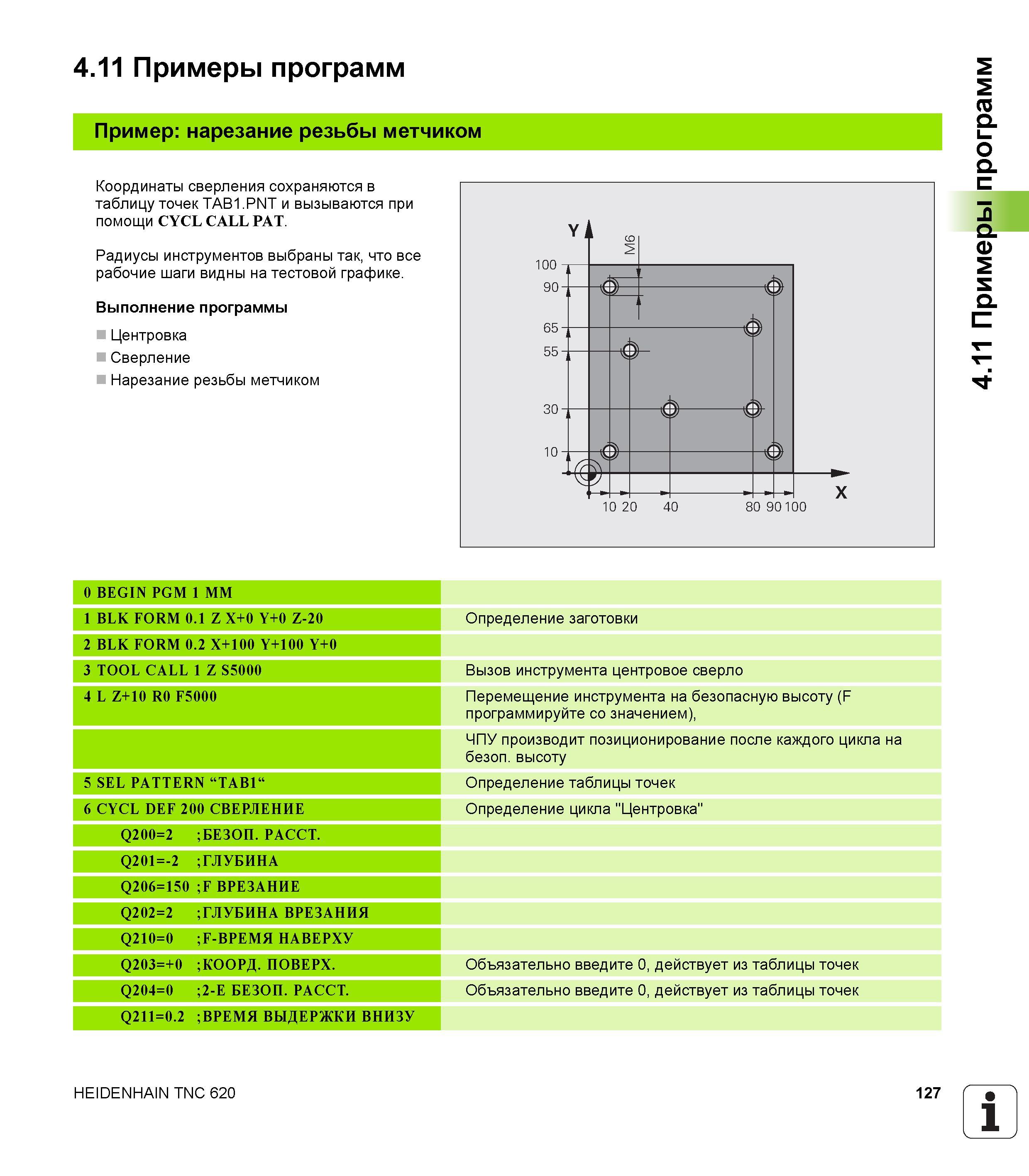

4.11 Примеры программ Пример нарезание резьбы метчиком Координаты сверления сохраняются в таблицу точек TAB1.PNT и вызываются при помощи CYCL CALL PAT. Радиусы инструментов выбраны так, что все рабочие шаги видны на тестовой графике. Выполнение программы Центровка Сверление Нарезание резьбы метчиком 0 BEGIN PGM 1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Y+0 3 TOOL CALL 1 Z S5000 4 L Z+10 R0 F5000 5 SEL PATTERN “TAB1“ 6 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-2 ; ГЛУБИНА Q206=150 ;F ВРЕЗАНИЕ Q202=2 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 -ВРЕМЯ НАВЕРХУ Q203=+0 ;КООРД. ПОВЕРХ. Q204=0 ;2-Е БЕЗОП. РАССТ. Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Определение заготовки Вызов инструмента центровое сверло Перемещение инструмента на безопасную высоту (F программируйте со значением), ЧПУ производит позиционирование после каждого цикла на безоп. высоту Определение таблицы точек Определение цикла "Центровка" Объязательно введите 0, действует из таблицы точек Объязательно введите 0, действует из таблицы точек HEIDENHAIN TNC 620 127 1 Ч _ 4.11 Примеры программ
