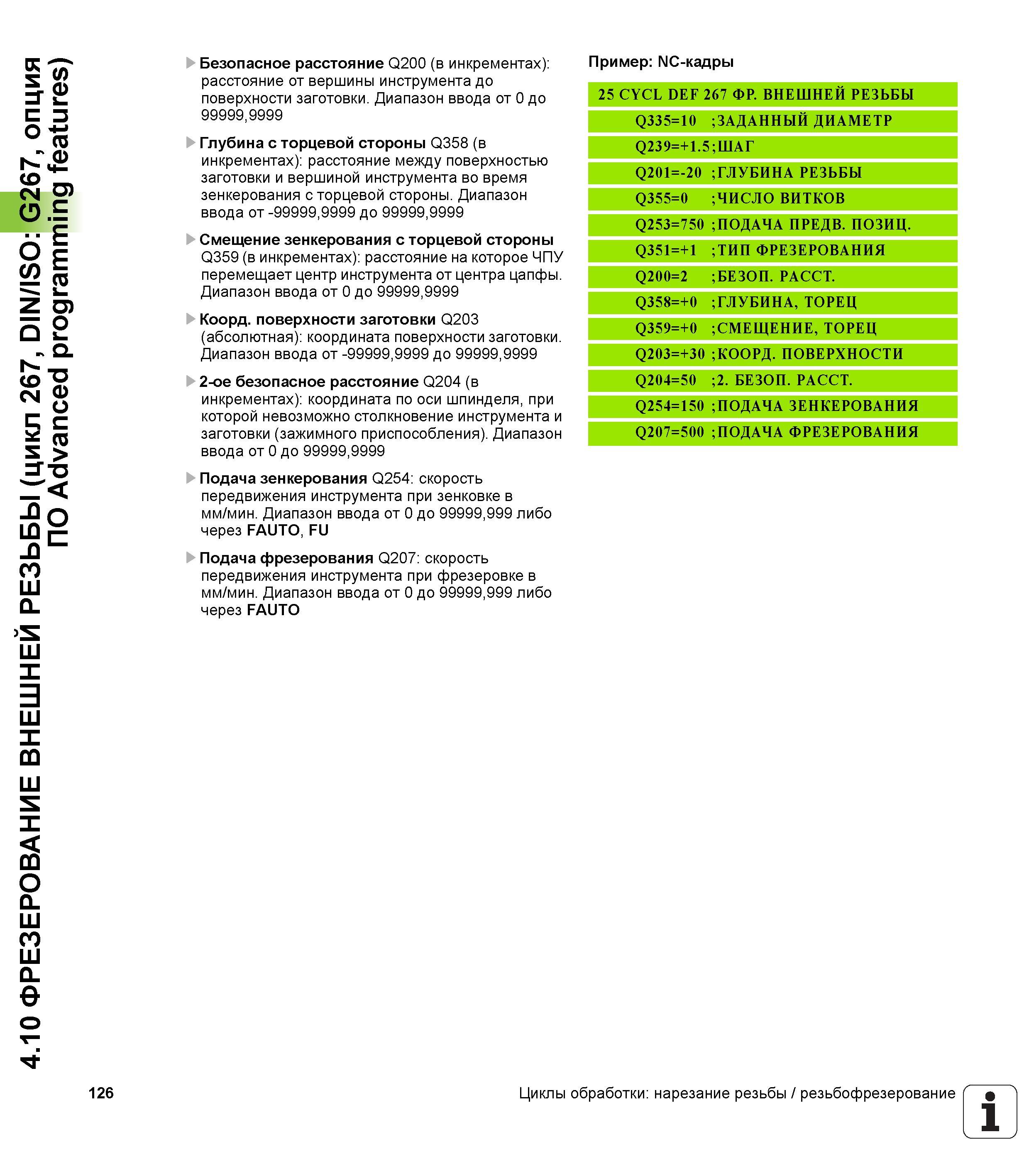

4.10 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (цикл 267, DIN/ISO G267, опция ПО Advanced programming features) 126 Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 Глубина с торцевой стороны Q358 (в инкрементах) расстояние между поверхностью заготовки и вершиной инструмента во время зенкерования с торцевой стороны. Диапазон ввода от -99999,9999 до 99999,9999 Смещение зенкерования с торцевой стороны Q359 (в инкрементах) расстояние на которое ЧПУ перемещает центр инструмента от центра цапфы. Диапазон ввода от 0 до 99999,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в инкрементах) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Подача зенкерования Q254 скорость передвижения инструмента при зенковке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Подача фрезерования Q207 скорость передвижения инструмента при фрезеровке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO Пример NC-кадры 25 CYCL DEF 267 ФР. ВНЕШНЕЙ РЕЗЬБЫ Q335=10 ЗАДАННЫЙ ДИАМЕТР .5 +1 II 3 2 Q Ш А *1 Q201=-20 ГЛУБИНА РЕЗЬБЫ Q355=0 ЧИСЛО ВИТКОВ Q253=750 ПОДАЧА ПРЕДВ. ПОЗИЦ. Q351=+1 ТИП ФРЕЗЕРОВАНИЯ Q200=2 БЕЗОП. РАССТ. Q358=+0 ГЛУБИНА, ТОРЕЦ Q359=+0 СМЕЩЕНИЕ, ТОРЕЦ Q203=+30 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. Q254=150 ПОДАЧА ЗЕНКЕРОВАНИЯ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Циклы обработки нарезание резьбы / резьбофрезерование
