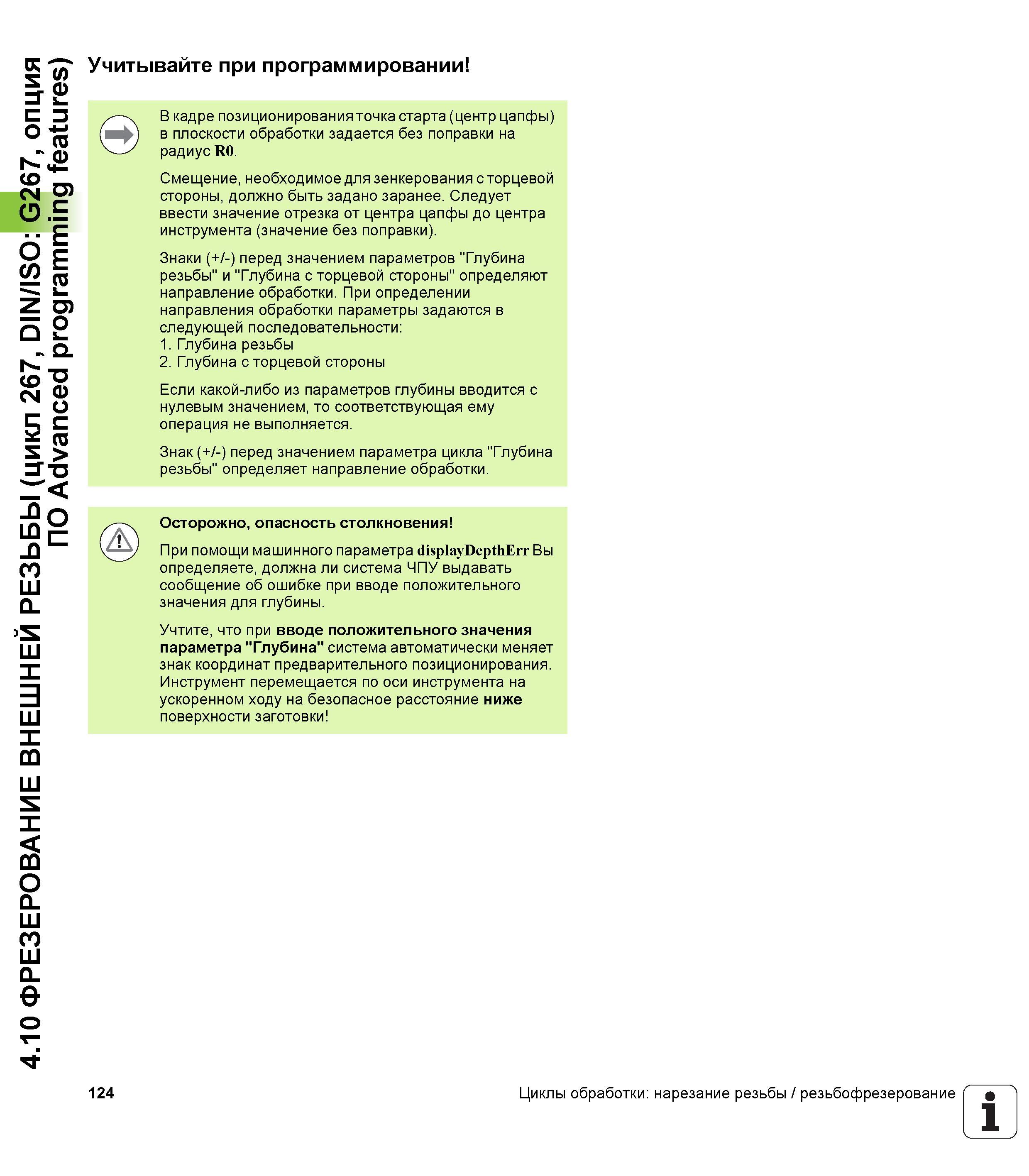

4.10 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (цикл 267, DIN/ISO G267, опция ПО Advanced programming features) Учитывайте при программировании В кадре позиционирования точка старта (центр цапфы) в плоскости обработки задается без поправки на радиус R0. Смещение, необходимое для зенкерования с торцевой стороны, должно быть задано заранее. Следует ввести значение отрезка от центра цапфы до центра инструмента (значение без поправки). Знаки (+/-) перед значением параметров "Глубина резьбы" и "Глубина с торцевой стороны" определяют направление обработки. При определении направления обработки параметры задаются в следующей последовательности 1. Глубина резьбы 2. Глубина с торцевой стороны Если какой-либо из параметров глубины вводится с нулевым значением, то соответствующая ему операция не выполняется. Знак (+/-) перед значением параметра цикла "Глубина резьбы" определяет направление обработки. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr Вы определяете, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра " Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки 124 Циклы обработки нарезание резьбы / резьбофрезерование 1
