125 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.125

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 125 0125 Lab2u

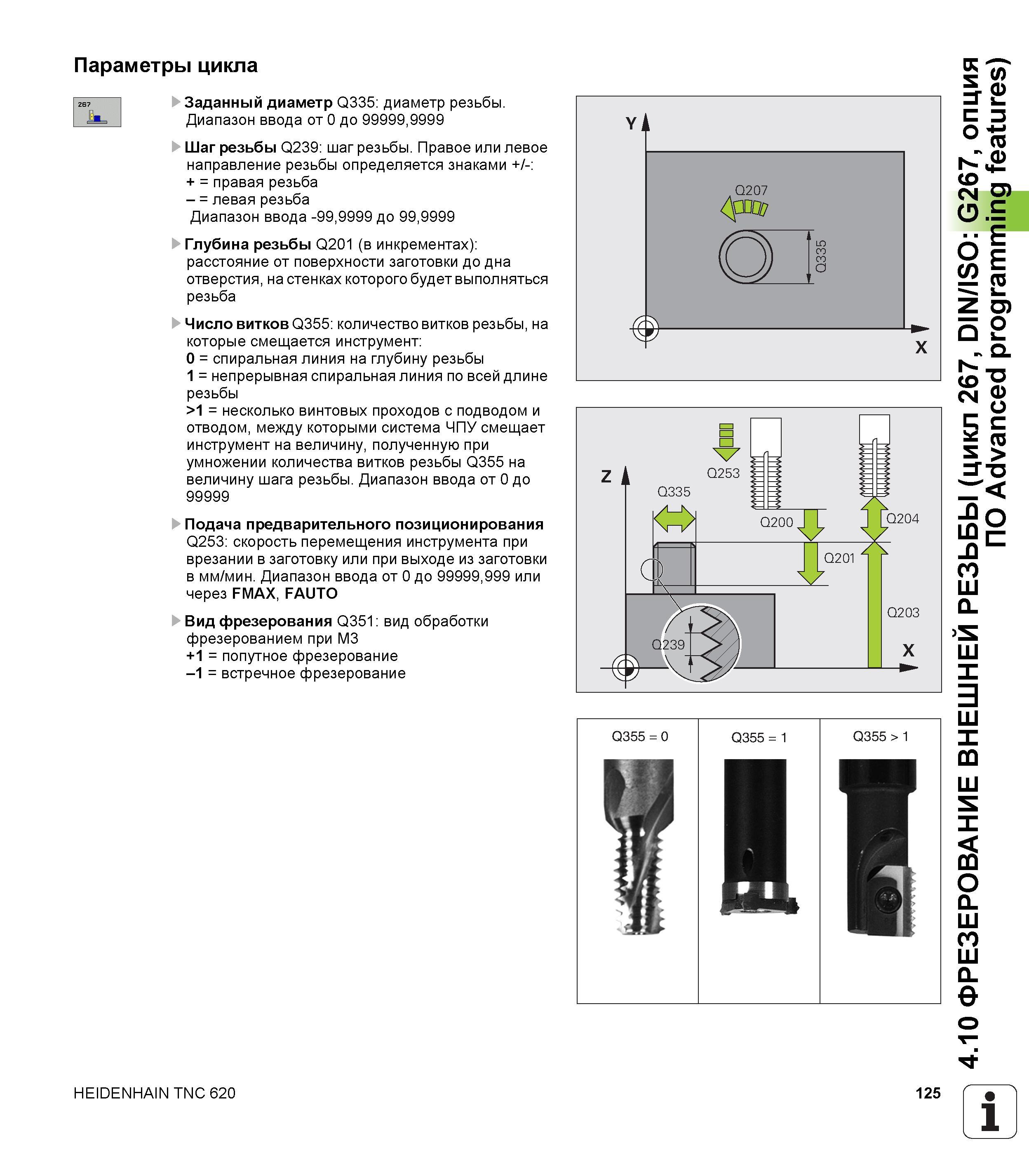

Параметры цикла 267 Заданный диаметр Q335 диаметр резьбы. I*. Диапазон ввода от 0 до 99999,9999 Шаг резьбы Q239 шаг резьбы. Правое или левое направление резьбы определяется знаками +/- + = правая резьба - = левая резьба Диапазон ввода -99,9999 до 99,9999 Глубина резьбы Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия, на стенках которого будет выполняться резьба Число витков Q355 количество витков резьбы, на которые смещается инструмент 0 = спиральная линия на глубину резьбы 1 = непрерывная спиральная линия по всей длине резьбы >1 = несколько винтовых проходов с подводом и отводом, между которыми система ЧПУ смещает инструмент на величину, полученную при умножении количества витков резьбы Q355 на величину шага резьбы. Диапазон ввода от 0 до 99999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при врезании в заготовку или при выходе из заготовки в мм/мин. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование HEIDENHAIN TNC 620 125 1 4.10 ФРЕЗЕРОВАНИЕ ВНЕШНЕЙ РЕЗЬБЫ (цикл 267, DIN/ISO G267, опция ПО Advanced programming features)
