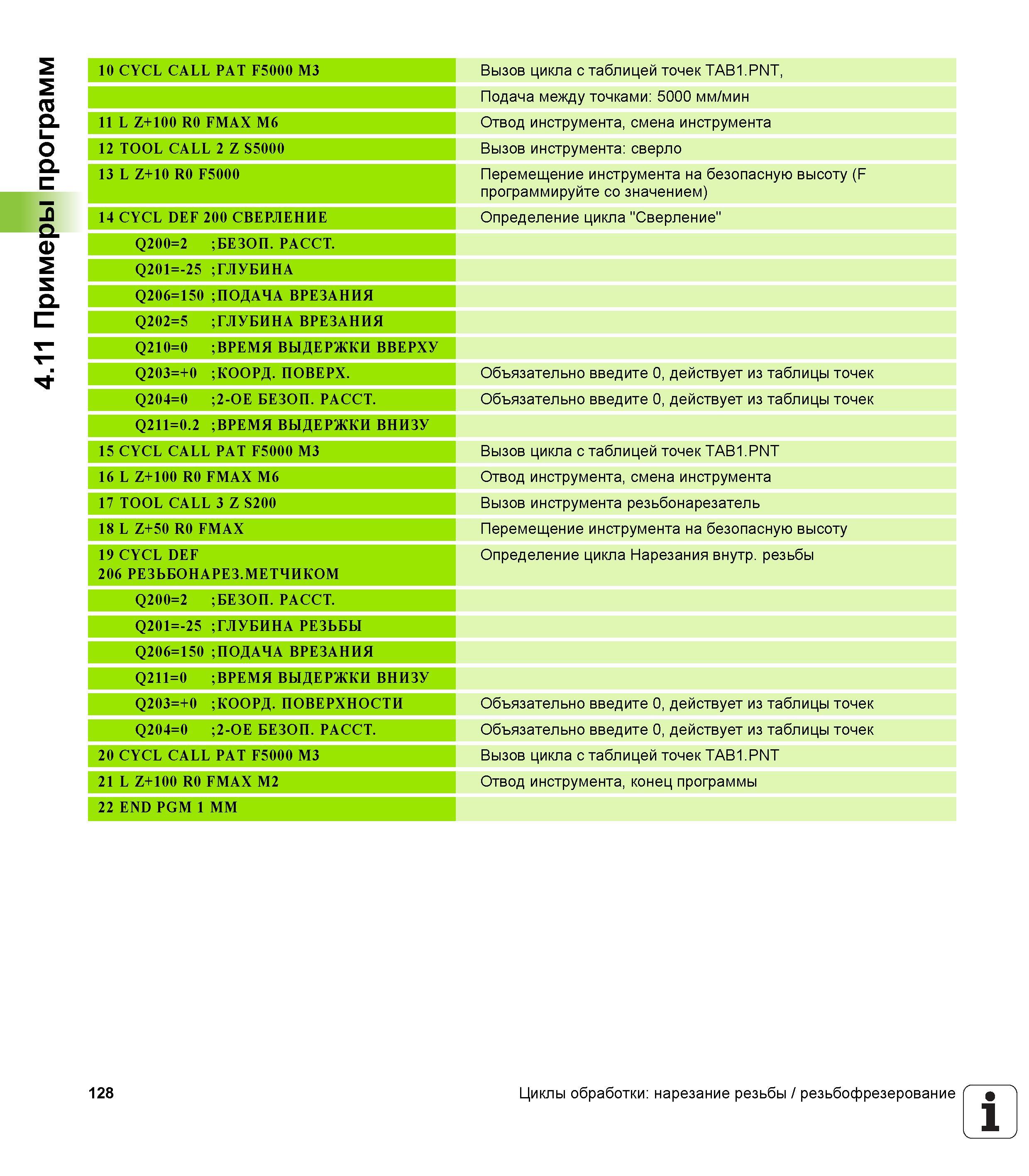

4.11 Примеры программ 10 CYCL CALL PAT F5000 M3 11 L Z+100 R0 FMAX M6 12 TOOL CALL 2 Z S5000 13 L Z+10 R0 F5000 14 CYCL DEF 200 СВЕРЛЕНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-25 ;ГЛУБИНА Q206=150 ;ПОДАЧА ВРЕЗАНИЯ Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 ;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ Q203=+0 ;КООРД. ПОВЕРХ. Q204=0 ;2-ОЕ БЕЗОП. РАССТ. Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ 15 CYCL CALL PAT F5000 M3 16 L Z+100 R0 FMAX M6 17 TOOL CALL 3 Z S200 18 L Z+50 R0 FMAX 19 CYCL DEF 206 РЕЗЬБОНАРЕЗ.МЕТЧИКОМ Q200=2 ;БЕЗОП. РАССТ. Q201=-25 ;ГЛУБИНА РЕЗЬБЫ Q206=150 ;ПОДАЧА ВРЕЗАНИЯ Q211=0 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=0 ;2-ОЕ БЕЗОП. РАССТ. 20 CYCL CALL PAT F5000 M3 21 L Z+100 R0 FMAX M2 22 END PGM 1 MM Вызов цикла с таблицей точек TAB1.PNT, Подача между точками 5000 мм/мин Отвод инструмента, смена инструмента Вызов инструмента сверло Перемещение инструмента на безопасную высоту (F программируйте со значением) Определение цикла "Сверление" Объязательно введите 0, действует из таблицы точек Объязательно введите 0, действует из таблицы точек Вызов цикла с таблицей точек TAB1.PNT Отвод инструмента, смена инструмента Вызов инструмента резьбонарезатель Перемещение инструмента на безопасную высоту Определение цикла Нарезания внутр. резьбы Объязательно введите 0, действует из таблицы точек Объязательно введите 0, действует из таблицы точек Вызов цикла с таблицей точек TAB1.PNT Отвод инструмента, конец программы 128 Циклы обработки нарезание резьбы / резьбофрезерование 1
