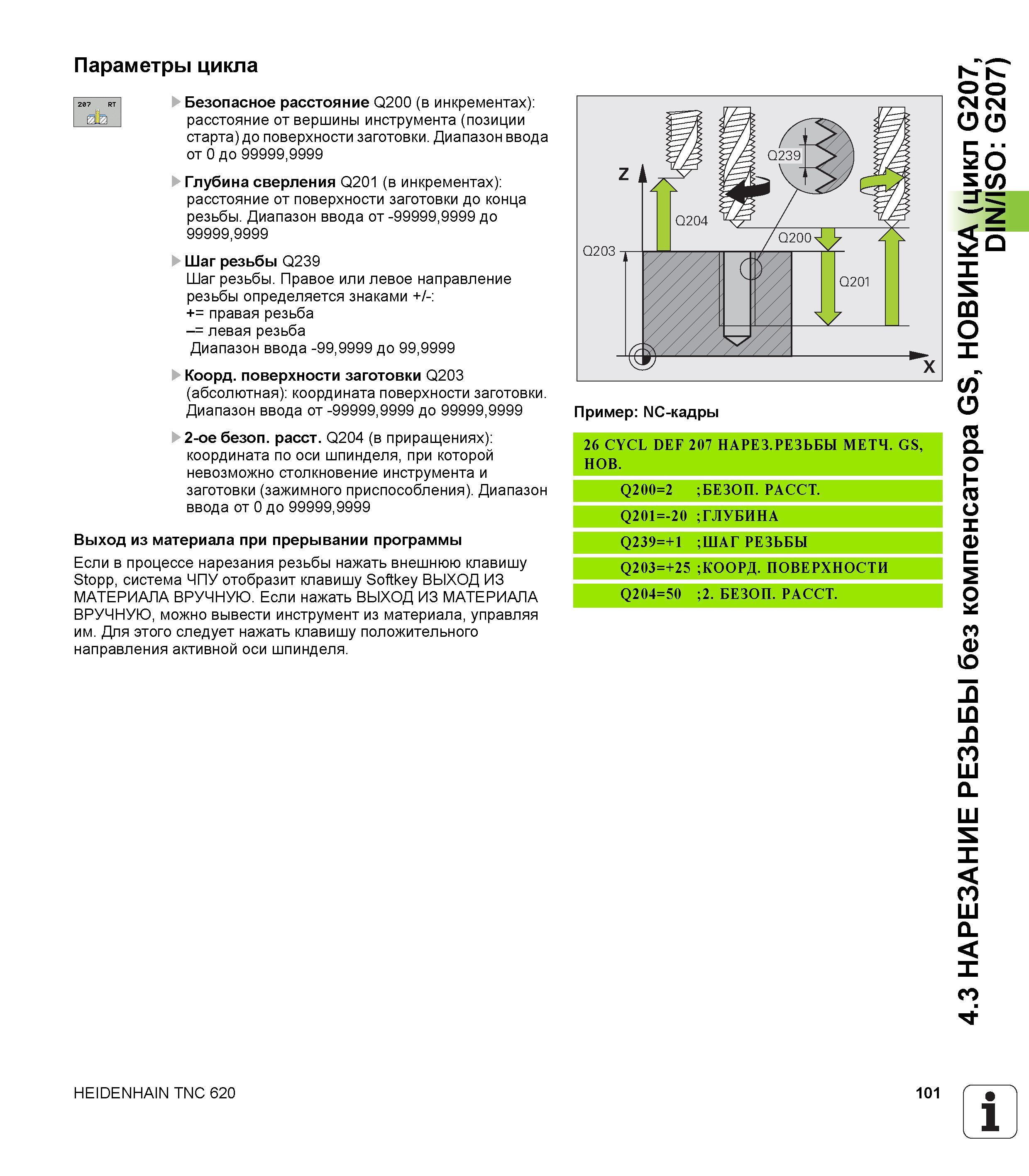

101 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.101

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 101 0101 Lab2u

Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента (позиции старта) до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 Глубина сверления Q201 (в инкрементах) расстояние от поверхности заготовки до конца резьбы. Диапазон ввода от -99999,9999 до 99999,9999 Шаг резьбы Q239 Шаг резьбы. Правое или левое направление резьбы определяется знаками +/- += правая резьба -= левая резьба Диапазон ввода -99,9999 до 99,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безоп. расст. Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Выход из материала при прерывании программы Если в процессе нарезания резьбы нажать внешнюю клавишу Stopp, система ЧПУ отобразит клавишу Softkey ВЫХОД ИЗ МАТЕРИАЛА ВРУЧНУЮ. Если нажать ВЫХОД ИЗ МАТЕРИАЛА ВРУЧНУЮ, можно вывести инструмент из материала, управляя им. Для этого следует нажать клавишу положительного направления активной оси шпинделя. Пример NC-кадры 26 CYCL DEF 207 НАРЕЗ.РЕЗЬБЫ МЕТЧ. GS, НОВ. Q200=2 БЕЗОП. РАССТ. Q201=-20 ГЛУБИНА Q239=+1 ШАГ РЕЗЬБЫ 5 2 + = 3 0 2 Q КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. HEIDENHAIN TNC 620 101 1 4.3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207)
