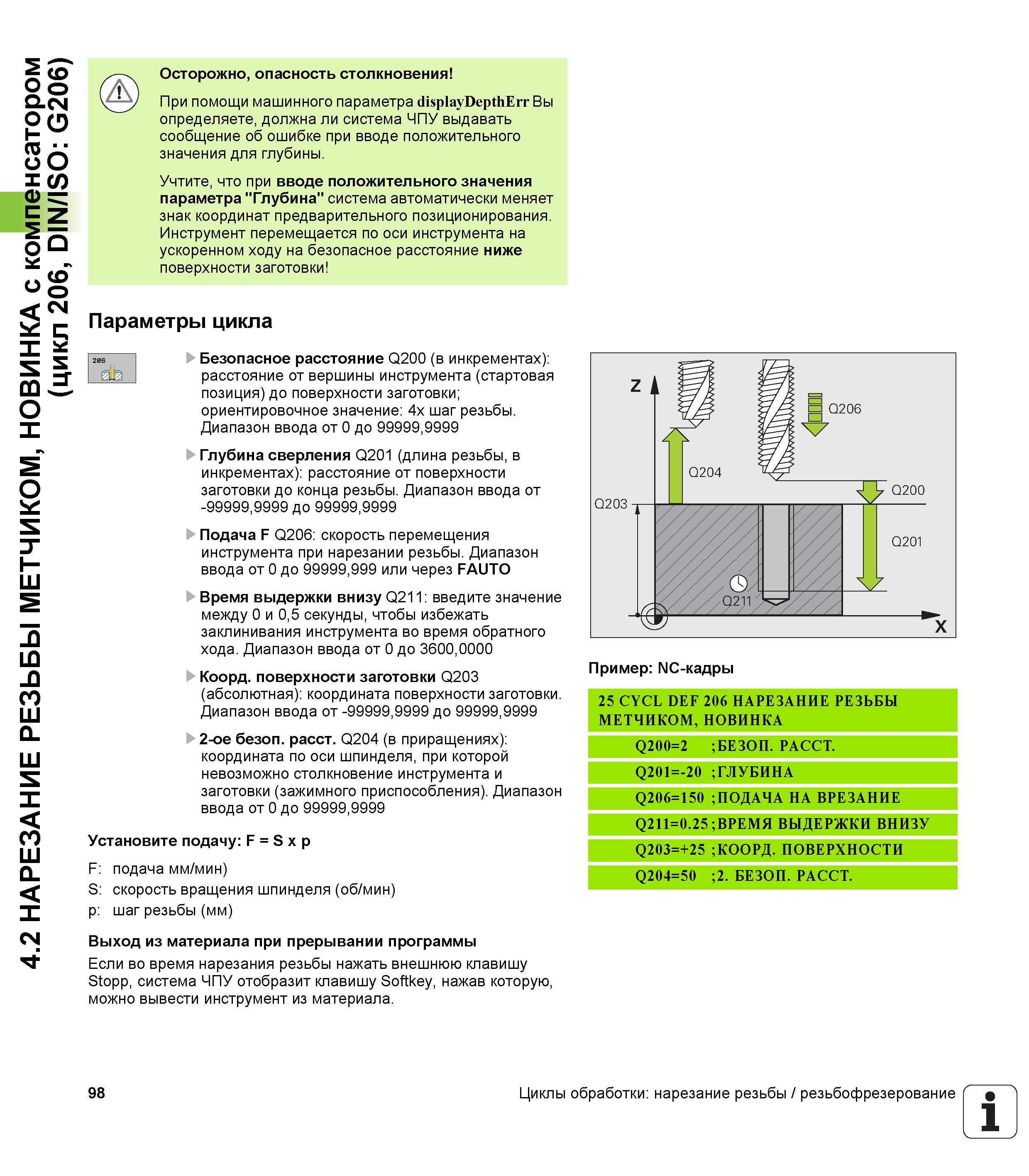

4.2 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ, НОВИНКА с компенсатором (цикл 206, DIN/ISO G206) Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr Вы определяете, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра " Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента (стартовая позиция) до поверхности заготовки; ориентировочное значение 4x шаг резьбы. Диапазон ввода от 0 до 99999,9999 Глубина сверления Q201 (длина резьбы, в инкрементах) расстояние от поверхности заготовки до конца резьбы. Диапазон ввода от -99999,9999 до 99999,9999 Подача F Q206 скорость перемещения инструмента при нарезании резьбы. Диапазон ввода от 0 до 99999,999 или через FAUTO Время выдержки внизу Q211 введите значение между 0 и 0,5 секунды, чтобы избежать заклинивания инструмента во время обратного хода. Диапазон ввода от 0 до 3600,0000 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безоп. расст. Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Установите подачу F = S x p F подача мм/мин) S скорость вращения шпинделя (об/мин) p шаг резьбы (мм) Выход из материала при прерывании программы Если во время нарезания резьбы нажать внешнюю клавишу Stopp, система чПу отобразит клавишу Softkey, нажав которую, можно вывести инструмент из материала. Пример NC-кадры 25 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ,НОВИНКА Q200=2 ;БЕЗОП. РАССТ. Q201=-20 ;ГЛУБИНА Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+25 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТ. 98 Циклы обработки нарезание резьбы / резьбофрезерование 1
