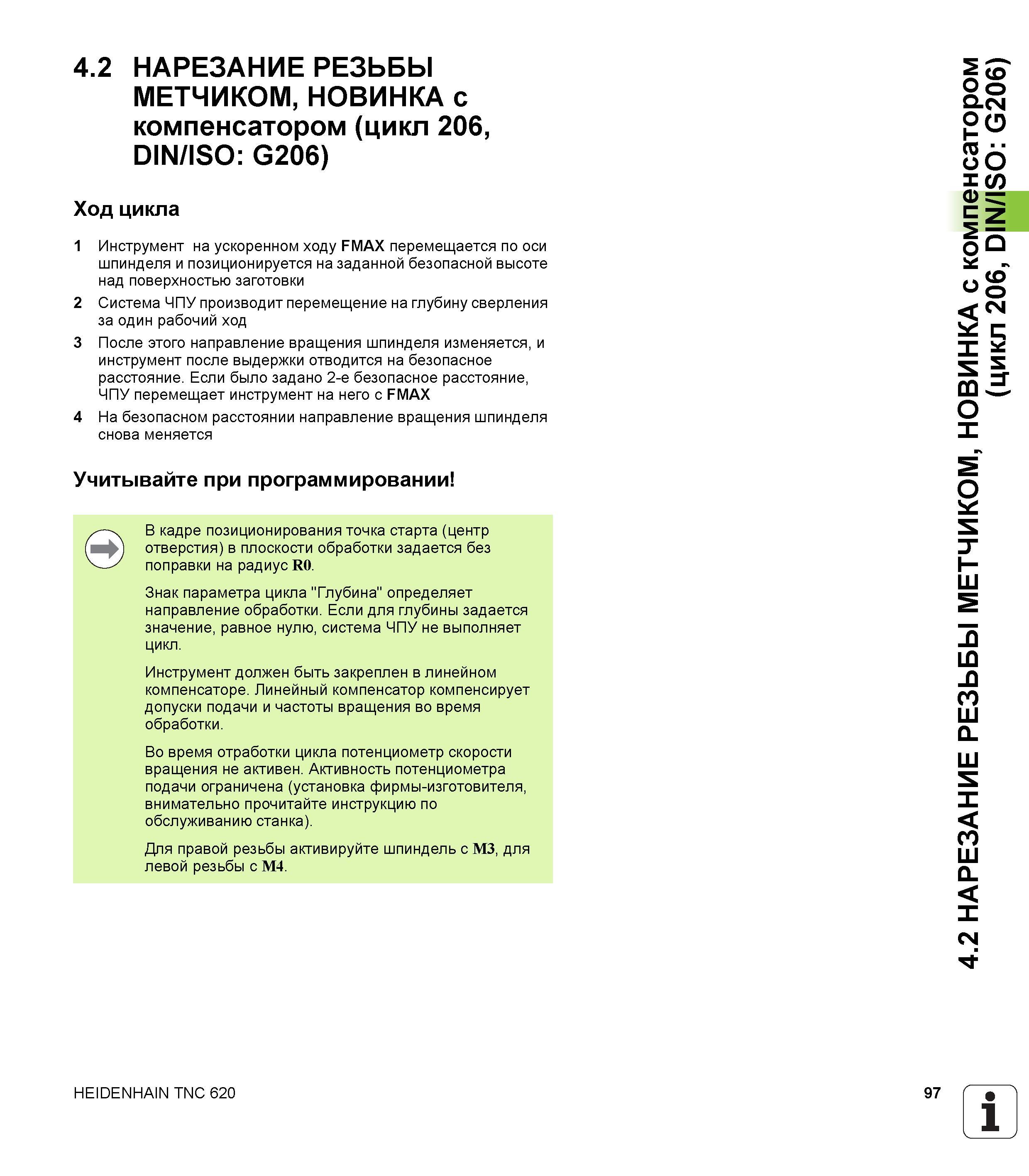

4.2 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ, НОВИНКА с компенсатором (цикл 206, DIN/ISO G206) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Система ЧПУ производит перемещение на глубину сверления за один рабочий ход 3 После этого направление вращения шпинделя изменяется, и инструмент после выдержки отводится на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает инструмент на него с FMAX 4 На безопасном расстоянии направление вращения шпинделя снова меняется Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Инструмент должен быть закреплен в линейном компенсаторе. Линейный компенсатор компенсирует допуски подачи и частоты вращения во время обработки. Во время отработки цикла потенциометр скорости вращения не активен. Активность потенциометра подачи ограничена (установка фирмы-изготовителя, внимательно прочитайте инструкцию по обслуживанию станка). Для правой резьбы активируйте шпиндель с M3, для левой резьбы с M4. HEIDENHAIN TNC 620 97 1 Ч 4.2 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ, НОВИНКА с компенсатором (цикл 206, DIN/ISO G206)
