HEIDENHAIN | Руководство HEIDENHAIN 2011 TNC 620 Программирование циклов (Всего 471 стр.)




99 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.99
99 4 3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207) Ход цикла Система ЧПУ нарезает резьбу либо за один, либо за несколько Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов систем числового программного управления станочного металлообрабатывающего оборудования 2011 Стр. 99

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 99 0099 Lab2u

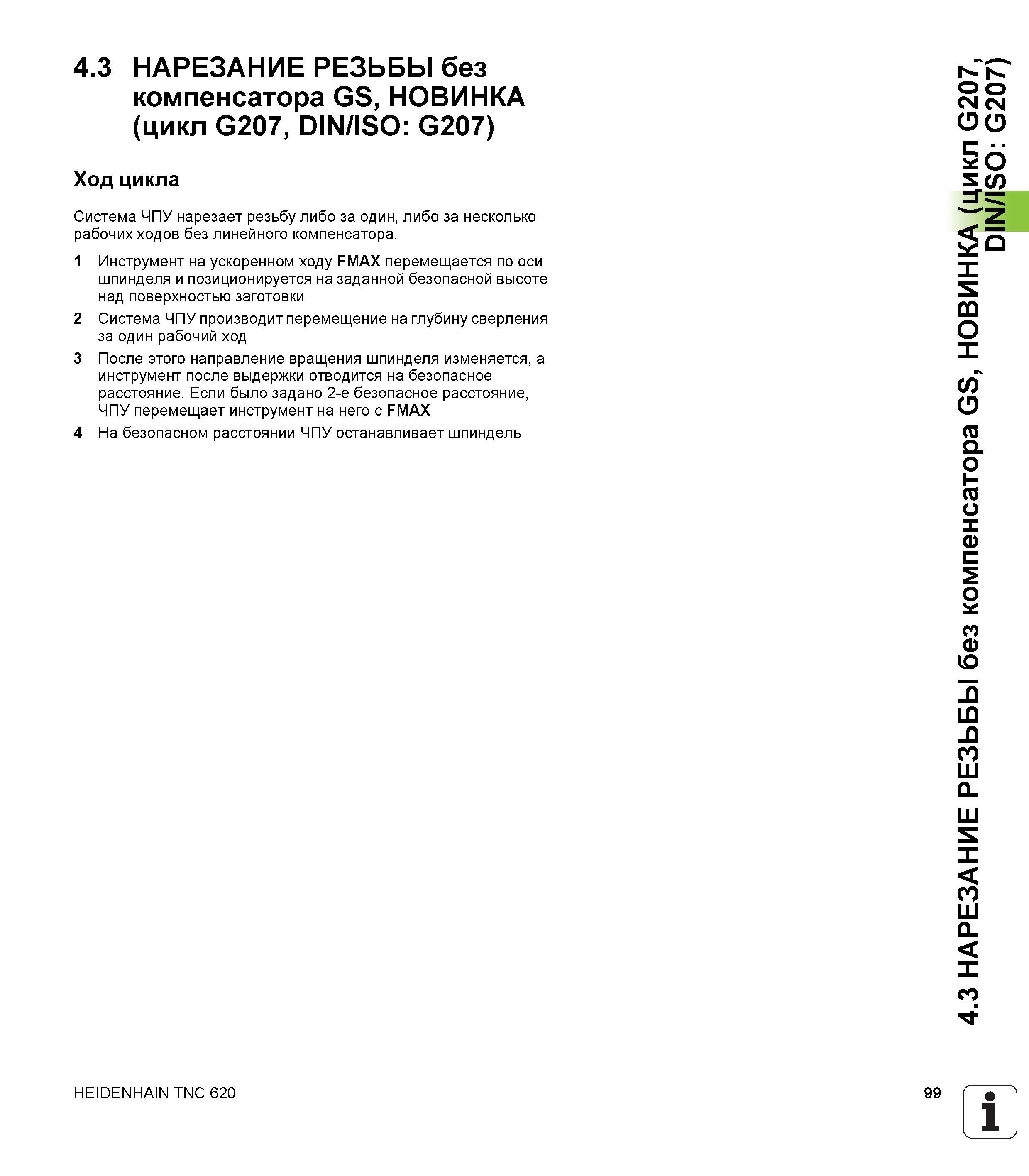

4.3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207) Ход цикла Система ЧПУ нарезает резьбу либо за один, либо за несколько рабочих ходов без линейного компенсатора. 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Система ЧПУ производит перемещение на глубину сверления за один рабочий ход 3 После этого направление вращения шпинделя изменяется, а инструмент после выдержки отводится на безопасное расстояние. Если было задано 2-е безопасное расстояние, ЧПУ перемещает инструмент на него с FMAX 4 На безопасном расстоянии ЧПУ останавливает шпиндель HEIDENHAIN TNC 620 99 1 Ч 4.3 НАРЕЗАНИЕ РЕЗЬБЫ без компенсатора GS, НОВИНКА (цикл G207, DIN/ISO G207)
