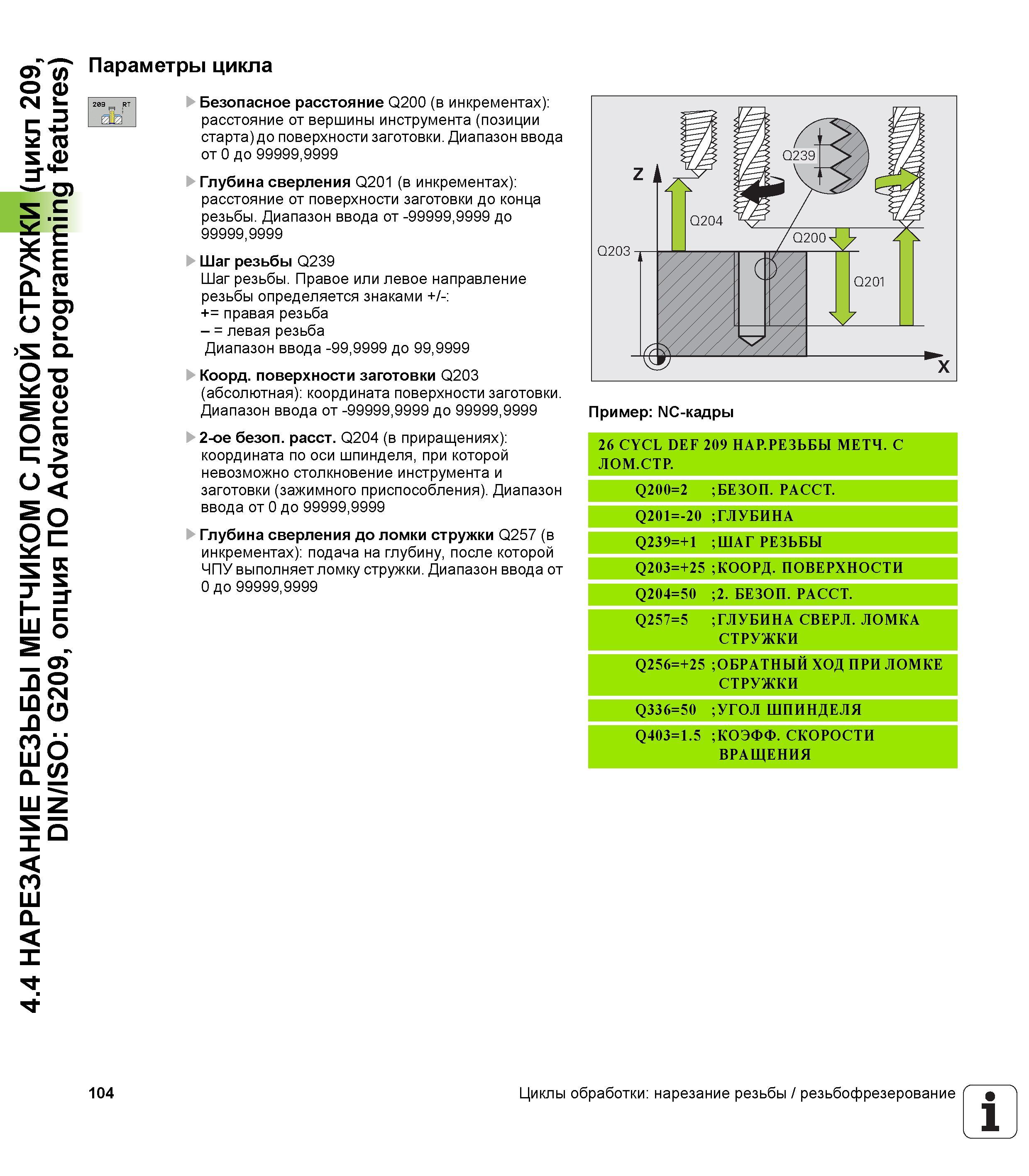

4.4 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ С ЛОМКОЙ СТРУЖКИ (цикл 209, DIN/ISO G209, опция ПО Advanced programming features) Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента (позиции старта) до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 Глубина сверления Q201 (в инкрементах) расстояние от поверхности заготовки до конца резьбы. Диапазон ввода от -99999,9999 до 99999,9999 Шаг резьбы Q239 Шаг резьбы. Правое или левое направление резьбы определяется знаками +/- += правая резьба - = левая резьба Диапазон ввода -99,9999 до 99,9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безоп. расст. Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Глубина сверления до ломки стружки Q257 (в инкрементах) подача на глубину, после которой ЧПУ выполняет ломку стружки. Диапазон ввода от 0 до 99999,9999 Пример NC-кадры 26 CYCL DEF 209 НАР.РЕЗЬБЫ МЕТЧ. С ЛОМ.СТР. Q200=2 ;БЕЗОП. РАССТ. Q201=-20 ; ГЛУБИНА Q239=+1 ;ШАГ РЕЗЬБЫ Q203=+25 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТ. Q257=5 ;ГЛУБИНА СВЕРЛ. ЛОМКА СТРУЖКИ Q256=+25 ;ОБРАТНЫИ ХОД ПРИ ЛОМКЕ СТРУЖКИ Q336=50 ;УГОЛ ШПИНДЕЛЯ Q403=1.5 ;КОЭФФ. СКОРОСТИ ВРАЩЕНИЯ 104 Циклы обработки нарезание резьбы / резьбофрезерование 1
