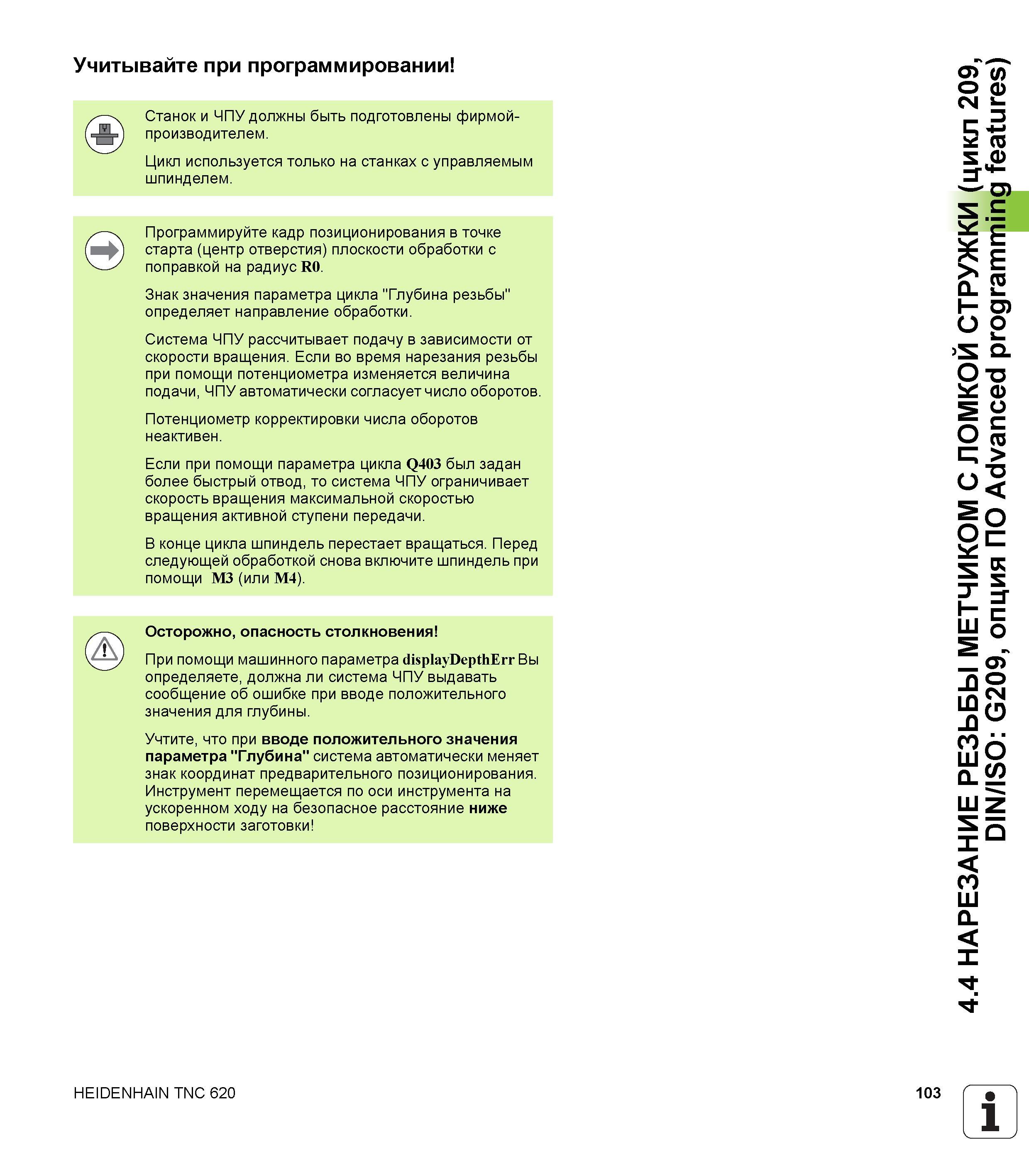

Учитывайте при программировании Станок и ЧПУ должны быть подготовлены фирмой-производителем. Цикл используется только на станках с управляемым шпинделем. Программируйте кадр позиционирования в точке старта (центр отверстия) плоскости обработки с поправкой на радиус R0. Знак значения параметра цикла "Глубина резьбы" определяет направление обработки. Система ЧПУ рассчитывает подачу в зависимости от скорости вращения. Если во время нарезания резьбы при помощи потенциометра изменяется величина подачи, ЧПУ автоматически согласует число оборотов. Потенциометр корректировки числа оборотов неактивен. Если при помощи параметра цикла Q403 был задан более быстрый отвод, то система ЧПУ ограничивает скорость вращения максимальной скоростью вращения активной ступени передачи. В конце цикла шпиндель перестает вращаться. Перед следующей обработкой снова включите шпиндель при помощи M3 (или M4). Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr Вы определяете, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки HEIDENHAIN TNC 620 103 1 4.4 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ С ЛОМКОЙ СТРУЖКИ (цикл 209, DIN/ISO G209, опция ПО Advanced programming features)
