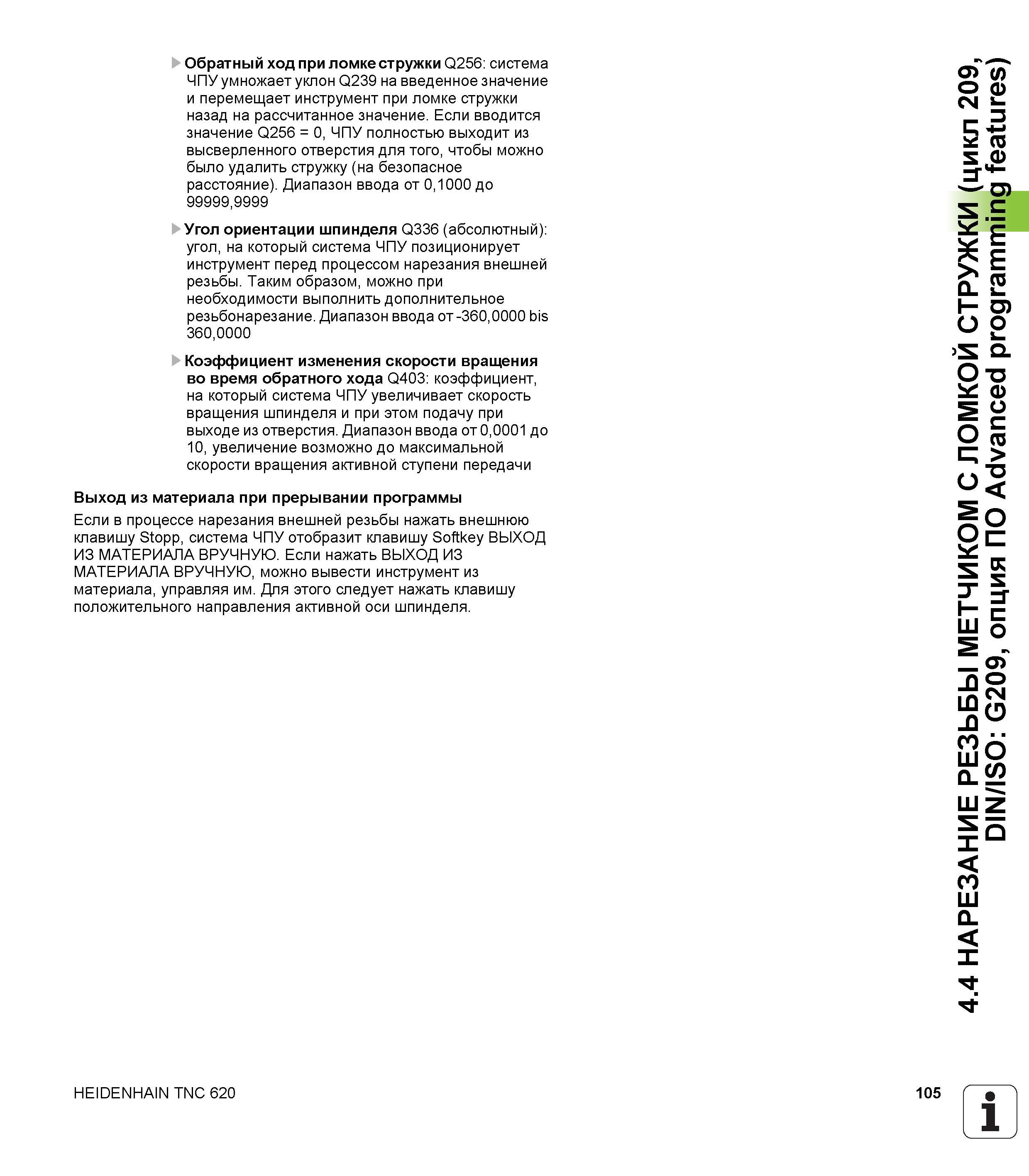

105 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.105

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 105 0105 Lab2u

Обратный ход при ломке стружки Q256 система ЧПУ умножает уклон Q239 на введенное значение и перемещает инструмент при ломке стружки назад на рассчитанное значение. Если вводится значение Q256 = 0, ЧПУ полностью выходит из высверленного отверстия для того, чтобы можно было удалить стружку (на безопасное расстояние). Диапазон ввода от 0,1000 до 99999,9999 Угол ориентации шпинделя Q336 (абсолютный) угол, на который система ЧПУ позиционирует инструмент перед процессом нарезания внешней резьбы. Таким образом, можно при необходимости выполнить дополнительное резьбонарезание. Диапазон ввода от -360,0000 bis 360,0000 Коэффициент изменения скорости вращения во время обратного хода Q403 коэффициент, на который система ЧПУ увеличивает скорость вращения шпинделя и при этом подачу при выходе из отверстия. Диапазон ввода от 0,0001 до 10, увеличение возможно до максимальной скорости вращения активной ступени передачи Выход из материала при прерывании программы Если в процессе нарезания внешней резьбы нажать внешнюю клавишу Stopp, система ЧПУ отобразит клавишу Softkey ВЫХОД ИЗ МАТЕРИАЛА ВРУЧНУЮ. Если нажать ВЫХОД ИЗ МАТЕРИАЛА ВРУЧНУЮ, можно вывести инструмент из материала, управляя им. Для этого следует нажать клавишу положительного направления активной оси шпинделя. HEIDENHAIN TNC 620 105 1 4.4 НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКОМ С ЛОМКОЙ СТРУЖКИ (цикл 209, DIN/ISO G209, опция ПО Advanced programming features)
