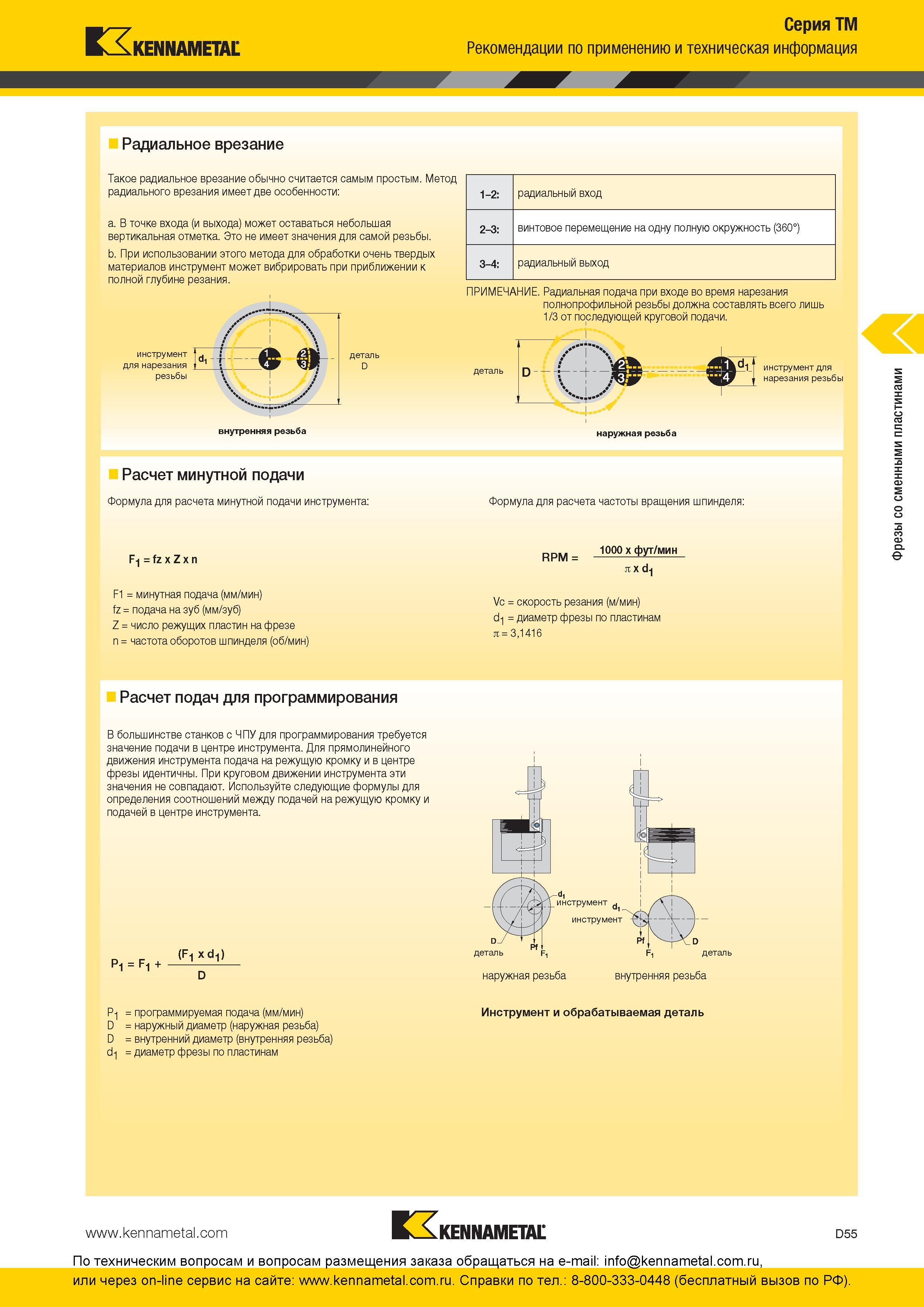

Рекомендации по применению радиального резьбофрезерования Метод радиального врезания имеет две особенности В точке входа (и выхода) может оставаться небольшая вертикальная отметка. Это не имеет значения для самой резьбы. При использовании этого метода для обработки очень твердых материалов инструмент может вибрировать при приближении к полной глубине резания. инструмент для нарезания резьбы внутренняя резьба деталь D 1-2 радиальный вход 2-3 винтовое перемещение на одну полную окружность (360°) 3-4 радиальный выход ПРИМЕЧАНИЕ. Радиальная подача при входе во время нарезания полнопрофильной резьбы должна составлять всего лишь 1/3 от последующей круговой подачи. Т деталь Q -. 1 - J ‘ Ц_" инструмент для нарезания резьбы наружная резьба Расчет минутной подачи Формула для расчета минутной подачи инструмента Формула для расчета частоты вращения шпинделя F1 fz x Z x n F1 минутная подача (мм/мин) fz подача на зуб (мм/зуб) Z число режущих пластин на фрезе n частота оборотов шпинделя (об/мин) RPM 1000 x фут/мин л x d1 Vc скорость резания (м/мин) d1 диаметр фрезы по пластинам л 3,1416 Расчет подач для программирования В большинстве станков с ЧПУ для программирования требуется значение подачи в центре инструмента. Для прямолинейного движения инструмента подача на режущую кромку и в центре фрезы идентичны. При круговом движении инструмента эти значения не совпадают. Используйте следующие формулы для определения соотношений между подачей на режущую кромку и подачей в центре инструмента. P1 F1 + (Fj x d1 D D деталь инструмент инструмент наружная резьба F-i деталь внутренняя резьба P1 программируемая подача (мм/мин) Инструмент и обрабатываемая деталь D наружный диаметр (наружная резьба) D внутренний диаметр (внутренняя резьба) d1 диаметр фрезы по пластинам KENNAMETAL D55 Фрезы со сменными пластинами KENNAMETAL Серия TМ и техническая информация Радиальное врезание Такое радиальное врезание обычно считается самым простым.
