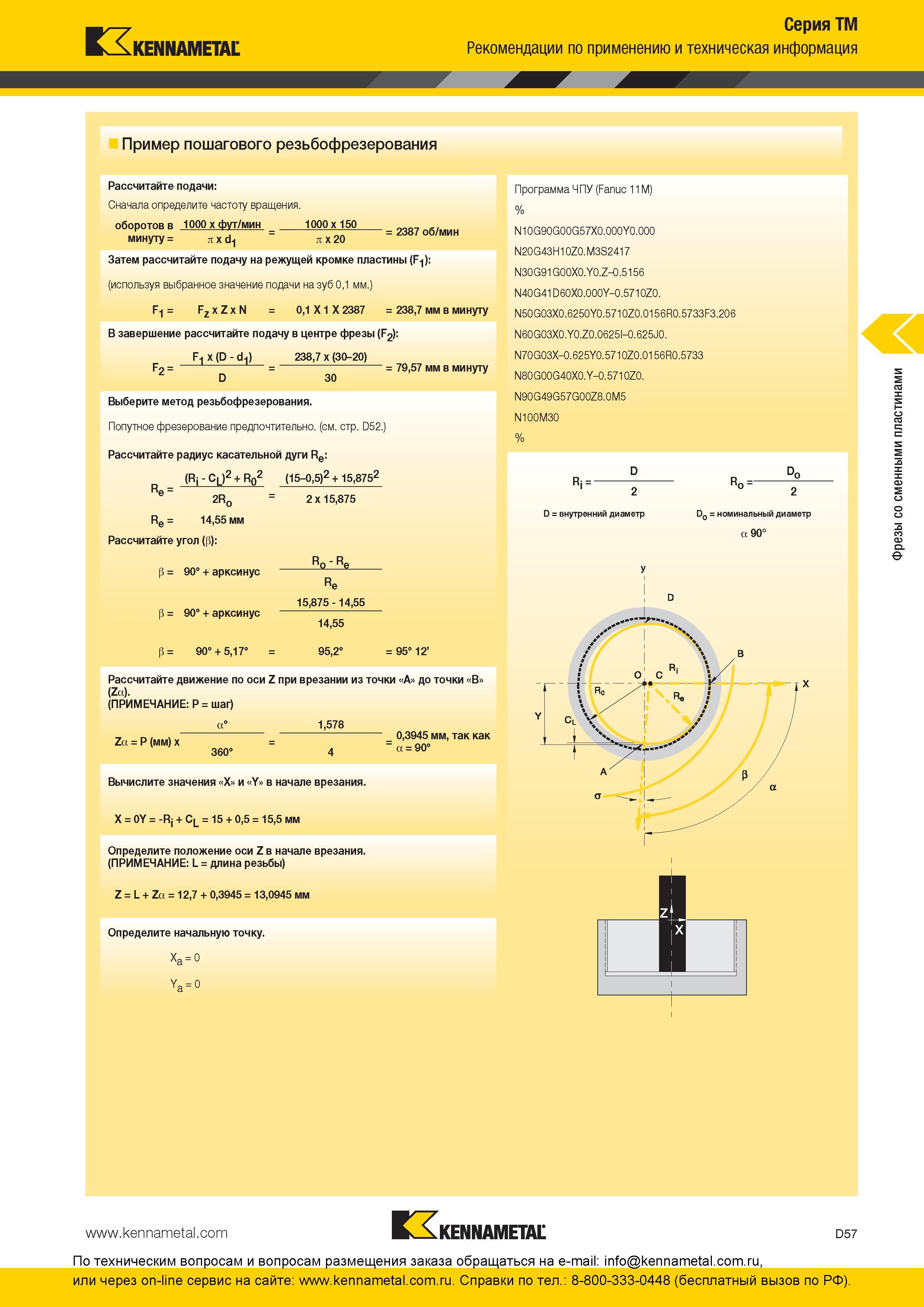

Пример пошагового резьбофрезерования Рассчитайте подачи Сначала определите частоту вращения. оборотов в 1000 x фут/мин 1000 x 150 re x d1 2387 об/мин минуту л x d1 re x 20 Затем рассчитайте подачу на режущей кромке пластины (F1) (используя выбранное значение подачи на зуб 0,1 мм.) F1 Fz x Z x N 0,1 X 1 X 2387 238,7 мм в минуту В завершение рассчитайте подачу в центре фрезы (F2) F1 x (D - d1) 238,7 x (30-20) F2 2 D 30 Выберите метод резьбофрезерования. Попутное фрезерование предпочтительно. (см. стр. D52.) 79,57 мм в минуту Рассчитайте радиус касательной дуги Re -0,5)2 2 x 15,875 (Rj - CL)2 + R02 (15-0,5)2 + 15,8752 2Ro 14,55 мм Рассчитайте угол (P) p 90° + арксинус p 90° + арксинус P 90° + 5,17° Ro - Re Re 15,875 - 14,55 14,55 95,2° 95° 12' Рассчитайте движение по оси Z при врезании из точки А до точки В (Z ). (ПРИМЕЧАНИЕ P шаг) 1,578 Za P (мм) x 360° 4 Вычислите значения X и Y в начале врезания. X 0Y -Rj + CL 15 + 0,5 15,5 мм Определите положение оси Z в начале врезания. (ПРИМЕЧАНИЕ L длина резьбы) Z L + Za 12,7 + 0,3945 13,0945 мм Определите начальную точку. 0,3945 мм, так как a 90° Программа ЧПУ (Fanuc 11M) % N10G90G00G57X0.000Y0.000 N20G43H10Z0.M3S2417 N30G91G00X0.Y0.Z-0.5156 N40G41D60X0.000Y-0.5710Z0. N50G03X0.6250Y0.5710Z0.0156R0.5733F3.206 N60G03X0.Y0.Z0.0625I-0.625J0. N70G03X-0.625Y0.5710Z0.0156R0.5733 N80G00G40X0.Y-0.5710Z0. N90G49G57G00Z8.0M5 N100M30 % D внутренний диаметр Do номинальный диаметр а 90° KENNAMETAL D57 о Фрезы со сменными пластинами KENNAMETAL Серия ТМ Рекомендации по применению и техническая информация
