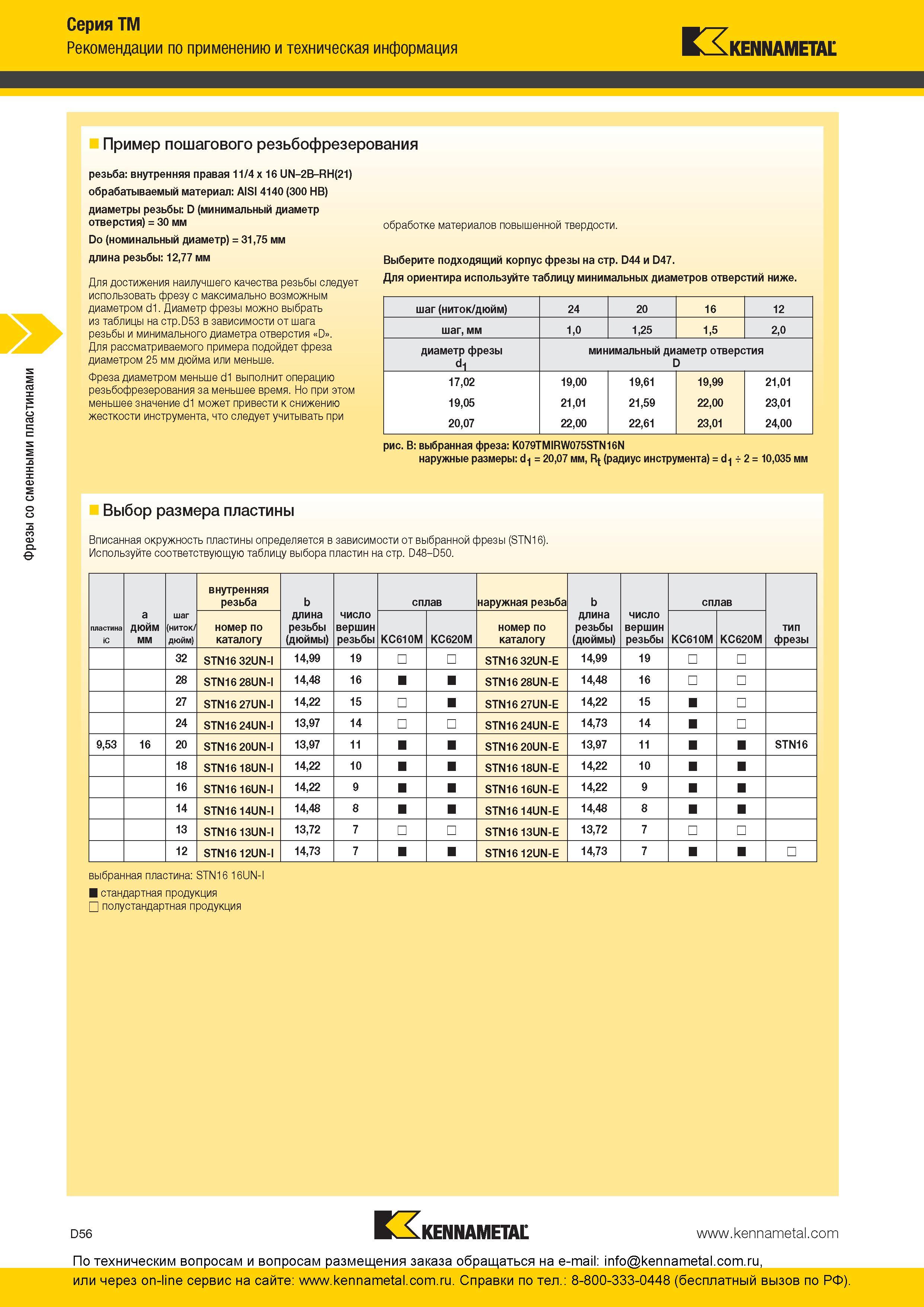

Конкретный пример пошагового резьбофрезерования Резьба внутренняя правая 11/4 x 16 UN-2B-RH(21) Обрабатываемый материал AISI 4140 (300 HB) Диаметры резьбы D (минимальный диаметр отверстия) 30 мм Do (номинальный диаметр) 31,75 мм длина резьбы 12,77 мм Для достижения наилучшего качества резьбы следует использовать фрезу с максимально возможным диаметром d1. Диаметр фрезы можно выбрать из таблицы на стр 53 в зависимости от шага резьбы и минимального диаметра отверстия D Для рассматриваемого примера подойдет фреза диаметром 25 мм дюйма или меньше. Фреза диаметром меньше d1 выполнит операцию резьбофрезерования за меньшее время. Но при этом меньшее значение d1 может привести к снижению жесткости инструмента, что следует учитывать при рис. B выбранная фреза K079TMIRW075STN16N наружные размеры d 20,07 мм, Rj (радиус инструмента) d- 4- 2 10,035 мм Выбор размера пластины Вписанная окружность пластины определяется в зависимости от выбранной фрезы (STN16). Используйте соответствующую таблицу выбора пластин на стр. D48-D50. пластина iC a дюйм мм шаг (ниток/ дюйм) внутренняя резьба b длина резьбы (дюймы) число вершин резьбы сплав наружная резьба b длина резьбы (дюймы) число вершин резьбы сплав тип фрезы номер по каталогу KC610M KC620M номер по каталогу KC610M KC620M 32 STN16 32UN-I 14,99 19 STN16 32UN-E 14,99 19 28 STN16 28UN-I 14,48 16 STN16 28UN-E 14,48 16 27 STN16 27UN-I 14,22 15 STN16 27UN-E 14,22 15 24 STN16 24UN-I 13,97 14 STN16 24UN-E 14,73 14 9,53 16 20 STN16 20UN-I 13,97 11 STN16 20UN-E 13,97 11 STN16 18 STN16 18UN-I 14,22 10 STN16 18UN-E 14,22 10 16 STN16 16UN-I 14,22 9 STN16 16UN-E 14,22 9 14 STN16 14UN-I 14,48 8 STN16 14UN-E 14,48 8 13 STN16 13UN-I 13,72 7 STN1613UN-E 13,72 7 12 STN16 12UN-I 14,73 7 STN1612UN-E 14,73 7 выбранная пластина STN16 16UN-I стандартная продукция полустандартная продукция обработке материалов повышенной твердости. Выберите подходящий корпус фрезы на стр. D44 и D47. Для ориентира используйте таблицу минимальных диаметров отверстий ниже. шаг (ниток/дюйм) 24 20 16 12 шаг, мм 1,0 1,25 1,5 2,0 диаметр фрезы d1 минимальный диаметр отверстия D 17,02 19,00 19,61 19,99 21,01 19,05 21,01 21,59 22,00 23,01 20,07 22,00 22,61 23,01 24,00 D56 KENNAMETAL Фрезы со сменными пластинами Серия TМ Рекомендации по применению и техническая информация KENNAMETAL
