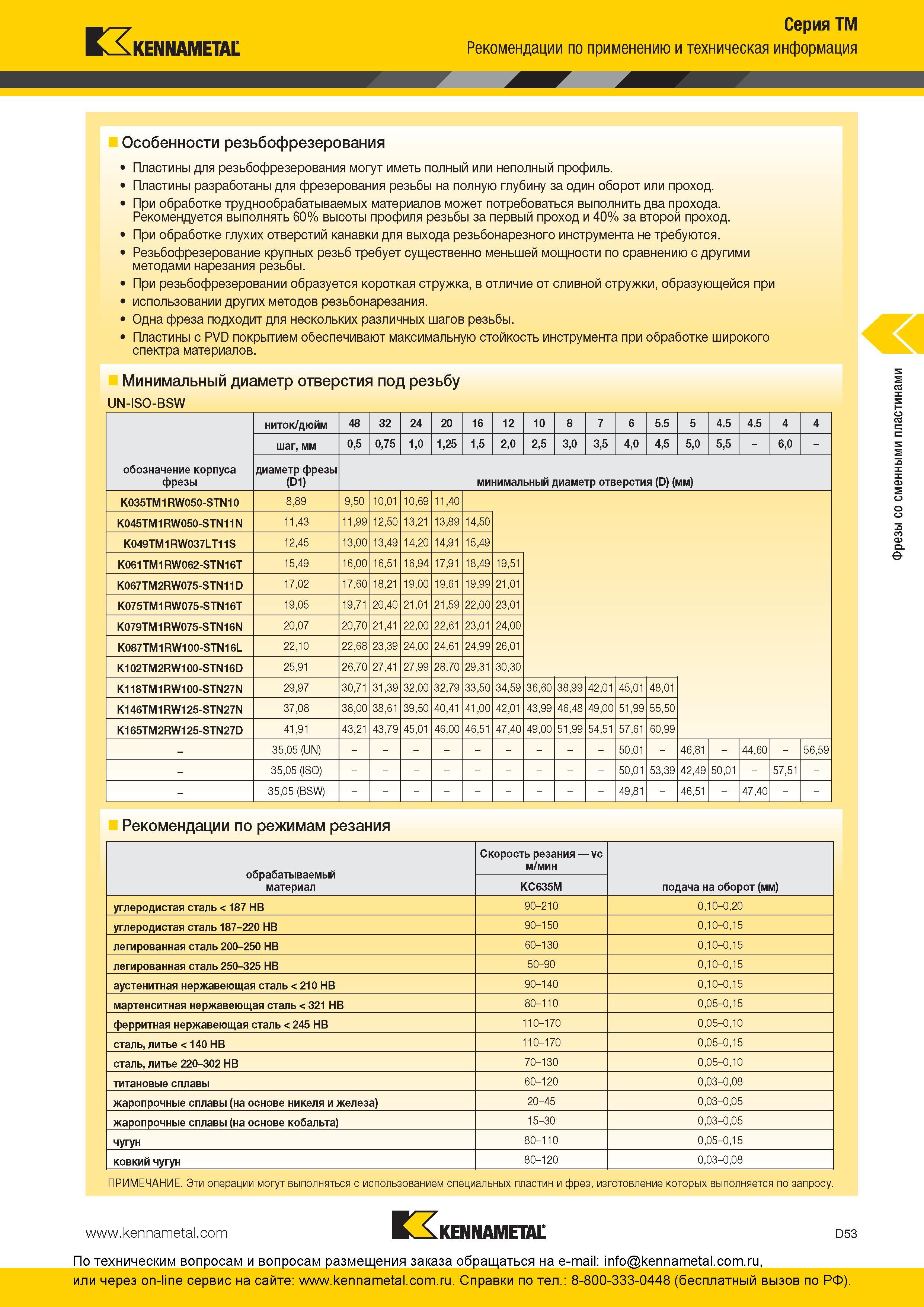

Особенности использования технологической операции Резьбофрезерование Сменные режущие пластины для резьбофрезерования могут иметь полный или неполный профиль. Пластины разработаны для фрезерования резьбы на полную глубину за один оборот или проход. При обработке труднообрабатываемых материалов может потребоваться выполнить два прохода. Рекомендуется выполнять 60% высоты профиля резьбы за первый проход и 40% за второй проход. При обработке глухих отверстий канавки для выхода резьбонарезного инструмента не требуются. Резьбофрезерование крупных резьб требует существенно меньшей мощности по сравнению с другими методами нарезания резьбы. При резьбофрезеровании образуется короткая стружка, в отличие от сливной стружки, образующейся при использовании других методов резьбонарезания. Одна фреза подходит для нескольких различных шагов резьбы. Пластины с PVD покрытием обеспечивают максимальную стойкость инструмента при обработке широкого спектра материалов. Минимальный диаметр отверстия под резьбу UN-ISO-BSW обозначение корпуса фрезы ниток/дюйм 48 32 24 20 16 12 10 8 7 6 5.5 5 4.5 4.5 4 4 шаг, мм 0,5 0,75 1,0 1,25 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 - 6,0 - диаметр фрезы (D1) минимальный диаметр отверстия (D) (мм) K035TM1RW050-STN10 8,89 9,50 10,01 10,69 11,40 K045TM1RW050-STN11N 11,43 11,99 12,50 13,21 13,89 14,50 K049TM1RW037LT11S 12,45 13,00 13,49 14,20 14,91 15,49 K061TM1RW062-STN16T 15,49 16,00 16,51 16,94 17,91 18,49 19,51 K067TM2RW075-STN11D 17,02 17,60 18,21 19,00 19,61 19,99 21,01 K075TM1RW075-STN16T 19,05 19,71 20,40 21,01 21,59 22,00 23,01 K079TM1RW075-STN16N 20,07 20,70 21,41 22,00 22,61 23,01 24,00 K087TM1RW100-STN16L 22,10 22,68 23,39 24,00 24,61 24,99 26,01 K102TM2RW100-STN16D 25,91 26,70 27,41 27,99 28,70 29,31 30,30 K118TM1RW100-STN27N 29,97 30,71 31,39 32,00 32,79 33,50 34,59 36,60 38,99 42,01 45,01 48,01 K146TM1RW125-STN27N 37,08 38,00 38,61 39,50 40,41 41,00 42,01 43,99 46,48 49,00 51,99 55,50 K165TM2RW125-STN27D 41,91 43,21 43,79 45,01 46,00 46,51 47,40 49,00 51,99 54,51 57,61 60,99 - 35,05 (UN) - 50,01 - 46,81 - 44,60 - 56,59 - 35,05 (ISO) 50,01 53,39 42,49 50,01 - 57,51 35,05 (BSW) - 49,81 - 46,51 - 47,40 Рекомендации по режимам резания обрабатываемый материал Скорость резания vc м/мин подача на оборот (мм) KC635M углеродистая сталь < 187 HB 90-210 0,10-0,20 углеродистая сталь 187-220 HB 90-150 0,10-0,15 легированная сталь 200-250 HB 60-130 0,10-0,15 легированная сталь 250-325 HB 50-90 0,10-0,15 аустенитная нержавеющая сталь < 210 HB 90-140 0,10-0,15 мартенситная нержавеющая сталь < 321 HB 80-110 0,05-0,15 ферритная нержавеющая сталь < 245 HB 110-170 0,05-0,10 сталь, литье < 140 HB 110-170 0,05-0,15 сталь, литье 220-302 HB 70-130 0,05-0,10 титановые сплавы 60-120 0,03-0,08 жаропрочные сплавы (на основе никеля и железа) 20-45 0,03-0,05 жаропрочные сплавы (на основе кобальта) 15-30 0,03-0,05 чугун 80-110 0,05-0,15 ковкий чугун 80-120 0,03-0,08 ПРИМЕЧАНИЕ. Эти операции могут выполняться с использованием специальных пластин и фрез, изготовление которых выполняется по запросу. KENNAMETAL D53 Фрезы со сменными пластинами KENNAMETAL Серия ТМ Рекомендации по применению и техническая информация
