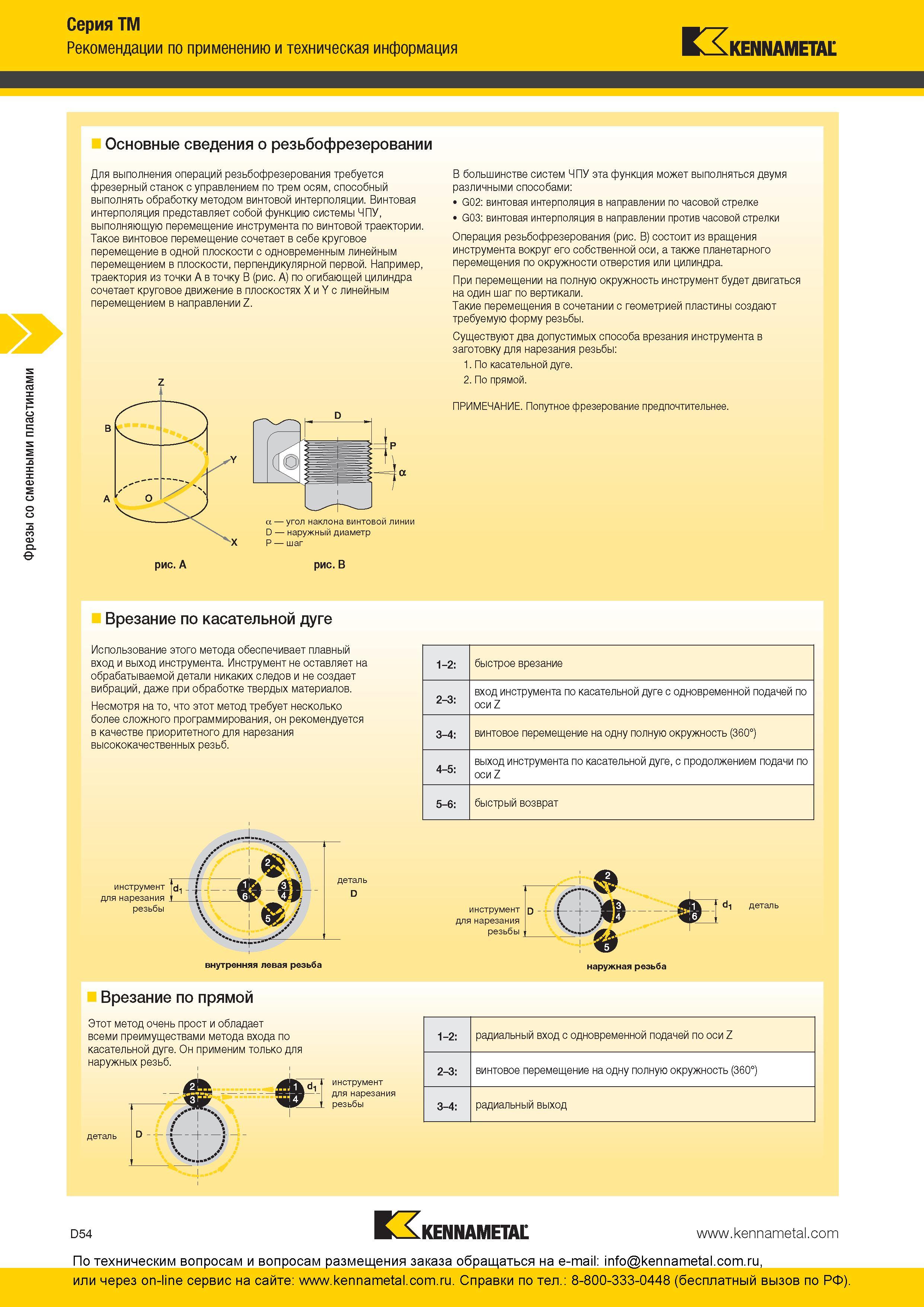

Для выполнения механической операции Резьбофрезерование требуется фрезерный станок с управлением по трем осям, способный выполнять обработку методом винтовой интерполяции. Винтовая интерполяция представляет собой функцию системы ЧПУ, выполняющую перемещение инструмента по винтовой траектории. Такое винтовое перемещение сочетает в себе круговое перемещение в одной плоскости с одновременным линейным перемещением в плоскости, перпендикулярной первой. Например, траектория из точки A в точку B (рис. А) по огибающей цилиндра сочетает круговое движение в плоскостях X и Y с линейным перемещением в направлении Z. В большинстве систем ЧПУ эта функция может выполняться двумя различными способами G02 винтовая интерполяция в направлении по часовой стрелке G03 винтовая интерполяция в направлении против часовой стрелки Операция резьбофрезерования (рис. B) состоит из вращения инструмента вокруг его собственной оси, а также планетарного перемещения по окружности отверстия или цилиндра. При перемещении на полную окружность инструмент будет двигаться на один шаг по вертикали. Такие перемещения в сочетании с геометрией пластины создают требуемую форму резьбы. Существуют два допустимых способа врезания инструмента в заготовку для нарезания резьбы 1. По касательной дуге. 2. По прямой. ПРИМЕЧАНИЕ. Попутное фрезерование предпочтительнее. Врезание по касательной дуге Использование этого метода обеспечивает плавный вход и выход инструмента. Инструмент не оставляет на обрабатываемой детали никаких следов и не создает вибраций, даже при обработке твердых материалов. Несмотря на то, что этот метод требует несколько более сложного программирования, он рекомендуется в качестве приоритетного для нарезания высококачественных резьб. 1-2 быстрое врезание 2-3 вход инструмента по касательной дуге с одновременной подачей по оси Z 3-4 винтовое перемещение на одну полную окружность (360°) 4-5 выход инструмента по касательной дуге, с продолжением подачи по оси Z 5-6 быстрый возврат инструмент r для нарезания т резьбы в) У деталь D - внутренняя левая резьба Врезание по прямой Этот метод очень прост и обладает всеми преимуществами метода входа по касательной дуге. Он применим только для наружных резьб. инструмент 1 для нарезания резьбы инструмент d -для нарезания резьбы I наружная резьба 1 деталь 1-2 радиальный вход с одновременной подачей по оси Z 2-3 винтовое перемещение на одну полную окружность (360°) 3-4 радиальный выход деталь КЗ D54 KENNAMETAL Фрезы со сменными пластинами Серия TМ Рекомендации по применению и техническая информация KENNAMETAL Основные сведения о резьбофрезеровании
