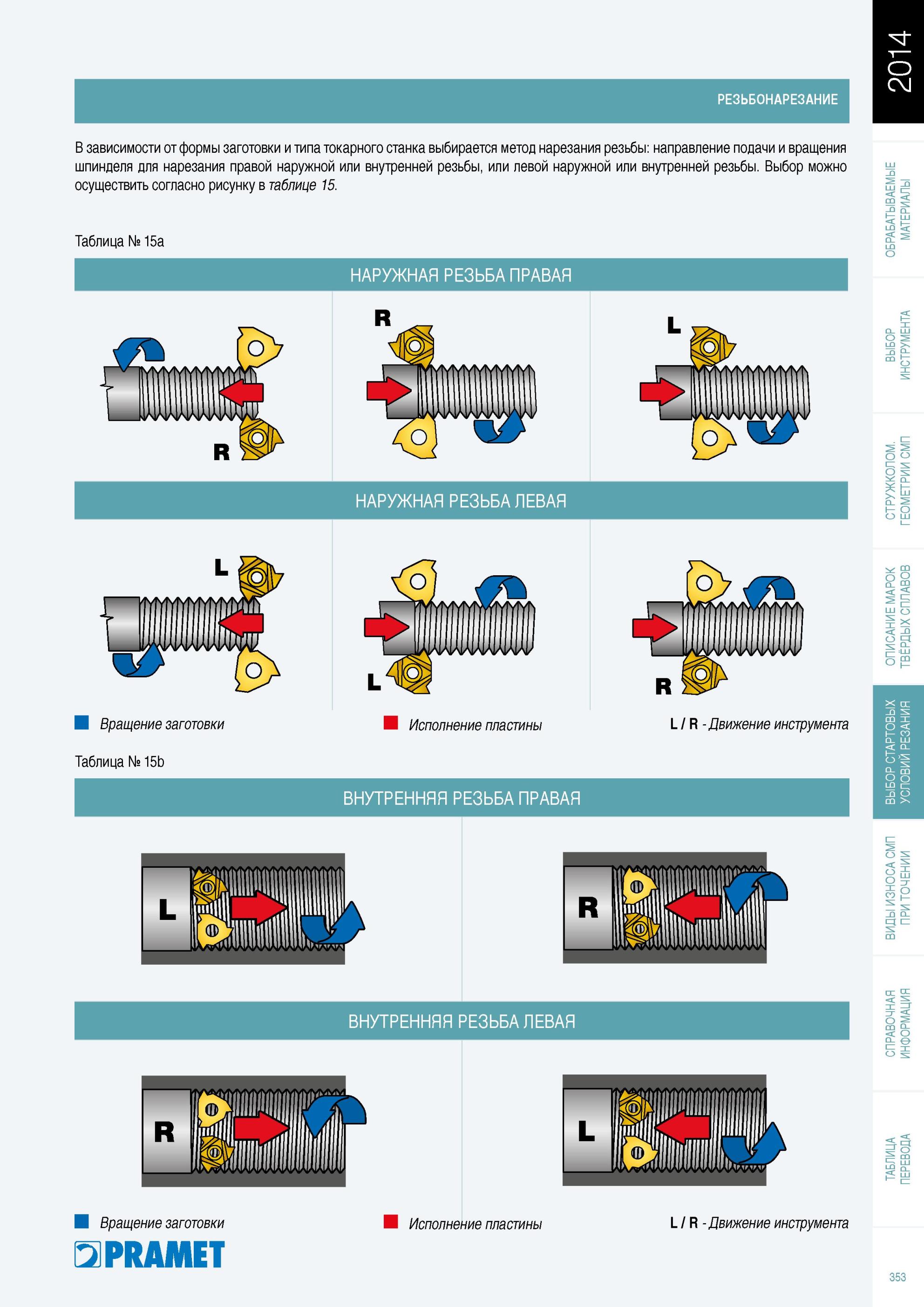

Разновидности технологических схем токарной обработки для резьбонарезания В зависимости от формы заготовки и типа токарного станка выбирается метод нарезан354 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.353 |
|||||
Разновидности технологических схем токарной обработки для резьбонарезания В зависимости от формы заготовки и типа токарного станка выбирается метод нарезан Разновидности технологических схем токарной обработки для резьбонарезания В зависимости от формы заготовки и типа токарного станка выбирается метод нарезания резьбы направление подачи и вращения шпинделя для нарезания правой наружной или внутренней резьбы, или левой наружной или внутренней резьбы. Выбор можно осуществить согласно рисунку в таблице 15. Таблица № 15а НАРУЖНАЯ РЕЗЬБА ПРАВАЯ НАРУЖНАЯ РЕЗЬБА ЛЕВАЯ Вращение заготовки Таблица № 15b Исполнение пластины ВНУТРЕННЯЯ РЕЗЬБА ПРАВАЯ L / R Движение инструмента ВНУТРЕННЯЯ РЕЗЬБА ЛЕВАЯ Вращение заготовки PRAMET Исполнение пластины L / R Движение инструмента 353 резьбонарезание |
|||||
