353 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.352 |
|||||

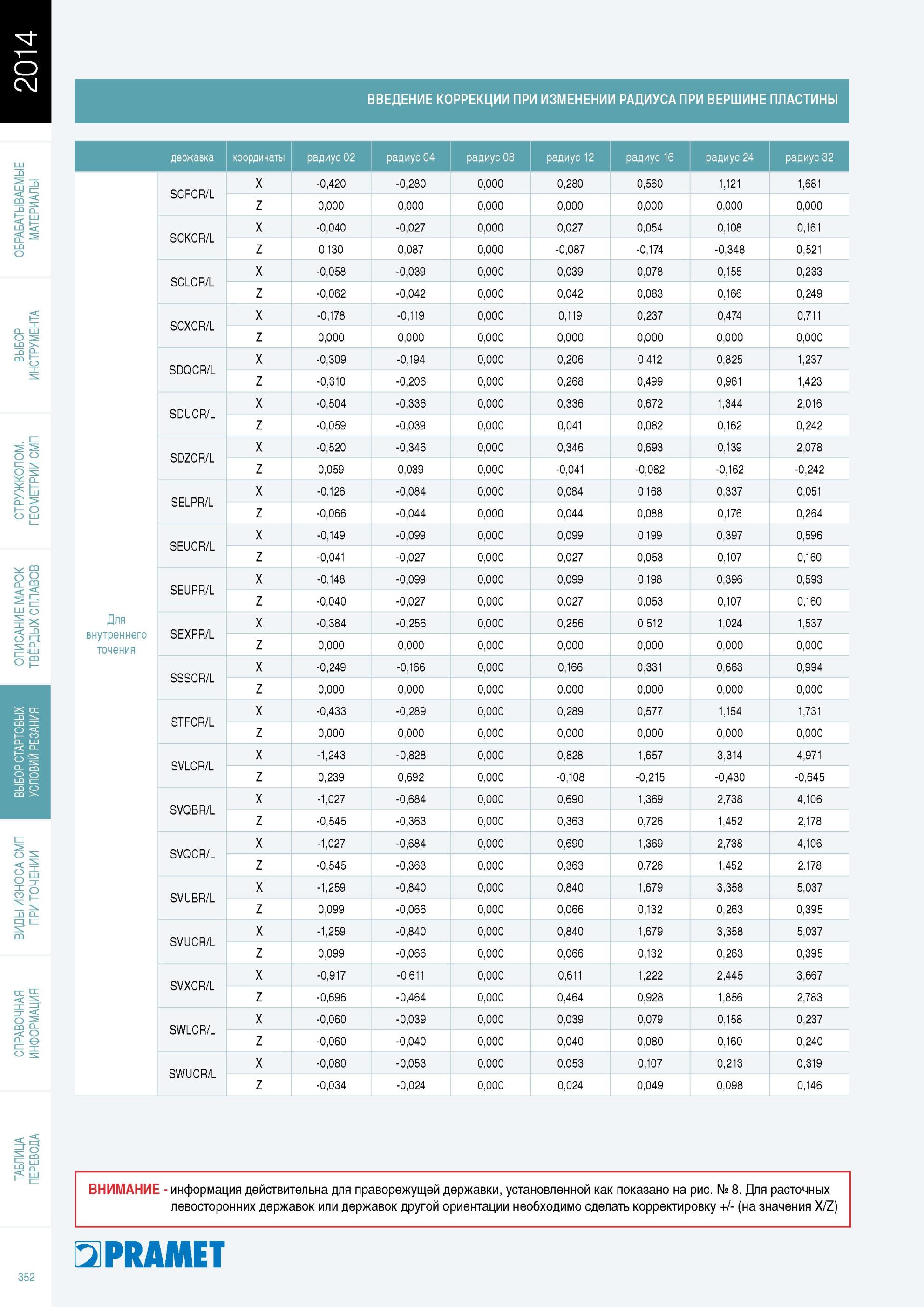

Значения на введение коррекции при изменении радиуса при вершине пластины державка координаты Информация действительна для праворежущей державки установленЗначения на введение коррекции при изменении радиуса при вершине пластины державка координаты Информация действительна для праворежущей державки установленной как показано на рис. № 8. Для расточных левосторонних державок или державок другой ориентации необходимо сделать корректировку +/- (на значения X/Z 352 Pramet радиус 02 радиус 04 радиус 08 радиус 12 радиус 16 радиус 24 радиус 32 SCFCR/L X -0,420 -0,280 0,000 0,280 0,560 1,121 1,681 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 SCKCR/L X -0,040 -0,027 0,000 0,027 0,054 0,108 0,161 z 0,130 0,087 0,000 -0,087 -0,174 -0,348 0,521 SCLCR/L X -0,058 -0,039 0,000 0,039 0,078 0,155 0,233 z -0,062 -0,042 0,000 0,042 0,083 0,166 0,249 SCXCR/L X -0,178 -0,119 0,000 0,119 0,237 0,474 0,711 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 SDQCR/L X -0,309 -0,194 0,000 0,206 0,412 0,825 1,237 z -0,310 -0,206 0,000 0,268 0,499 0,961 1,423 SDUCR/L X -0,504 -0,336 0,000 0,336 0,672 1,344 2,016 z -0,059 -0,039 0,000 0,041 0,082 0,162 0,242 SDZCR/L X -0,520 -0,346 0,000 0,346 0,693 0,139 2,078 z 0,059 0,039 0,000 -0,041 -0,082 -0,162 -0,242 SELPR/L X -0,126 -0,084 0,000 0,084 0,168 0,337 0,051 z -0,066 -0,044 0,000 0,044 0,088 0,176 0,264 SEUCR/L X -0,149 -0,099 0,000 0,099 0,199 0,397 0,596 z -0,041 -0,027 0,000 0,027 0,053 0,107 0,160 SEUPR/L X -0,148 -0,099 0,000 0,099 0,198 0,396 0,593 z -0,040 -0,027 0,000 0,027 0,053 0,107 0,160 Для внутреннего точения SEXPR/L X z -0,384 0,000 -0,256 0,000 0,000 0,000 0,256 0,000 0,512 0,000 1,024 0,000 1,537 0,000 SSSCR/L X -0,249 -0,166 0,000 0,166 0,331 0,663 0,994 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 STFCR/L X -0,433 -0,289 0,000 0,289 0,577 1,154 1,731 z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 SVLCR/L X -1,243 -0,828 0,000 0,828 1,657 3,314 4,971 z 0,239 0,692 0,000 -0,108 -0,215 -0,430 -0,645 SVQBR/L X -1,027 -0,684 0,000 0,690 1,369 2,738 4,106 z -0,545 -0,363 0,000 0,363 0,726 1,452 2,178 SVQCR/L X -1,027 -0,684 0,000 0,690 1,369 2,738 4,106 z -0,545 -0,363 0,000 0,363 0,726 1,452 2,178 SVUBR/L X -1,259 -0,840 0,000 0,840 1,679 3,358 5,037 z 0,099 -0,066 0,000 0,066 0,132 0,263 0,395 SVUCR/L X -1,259 -0,840 0,000 0,840 1,679 3,358 5,037 z 0,099 -0,066 0,000 0,066 0,132 0,263 0,395 SVXCR/L X -0,917 -0,611 0,000 0,611 1,222 2,445 3,667 z -0,696 -0,464 0,000 0,464 0,928 1,856 2,783 SWLCR/L X -0,060 -0,039 0,000 0,039 0,079 0,158 0,237 z -0,060 -0,040 0,000 0,040 0,080 0,160 0,240 SWUCR/L X -0,080 -0,053 0,000 0,053 0,107 0,213 0,319 z -0,034 -0,024 0,000 0,024 0,049 0,098 0,146 вНИМАНИЕ |
|||||
