Коррекция при изменении радиуса при вершине Информация действительна для праворежущей державки, установленной как показано на рис Для расточных левосторонн

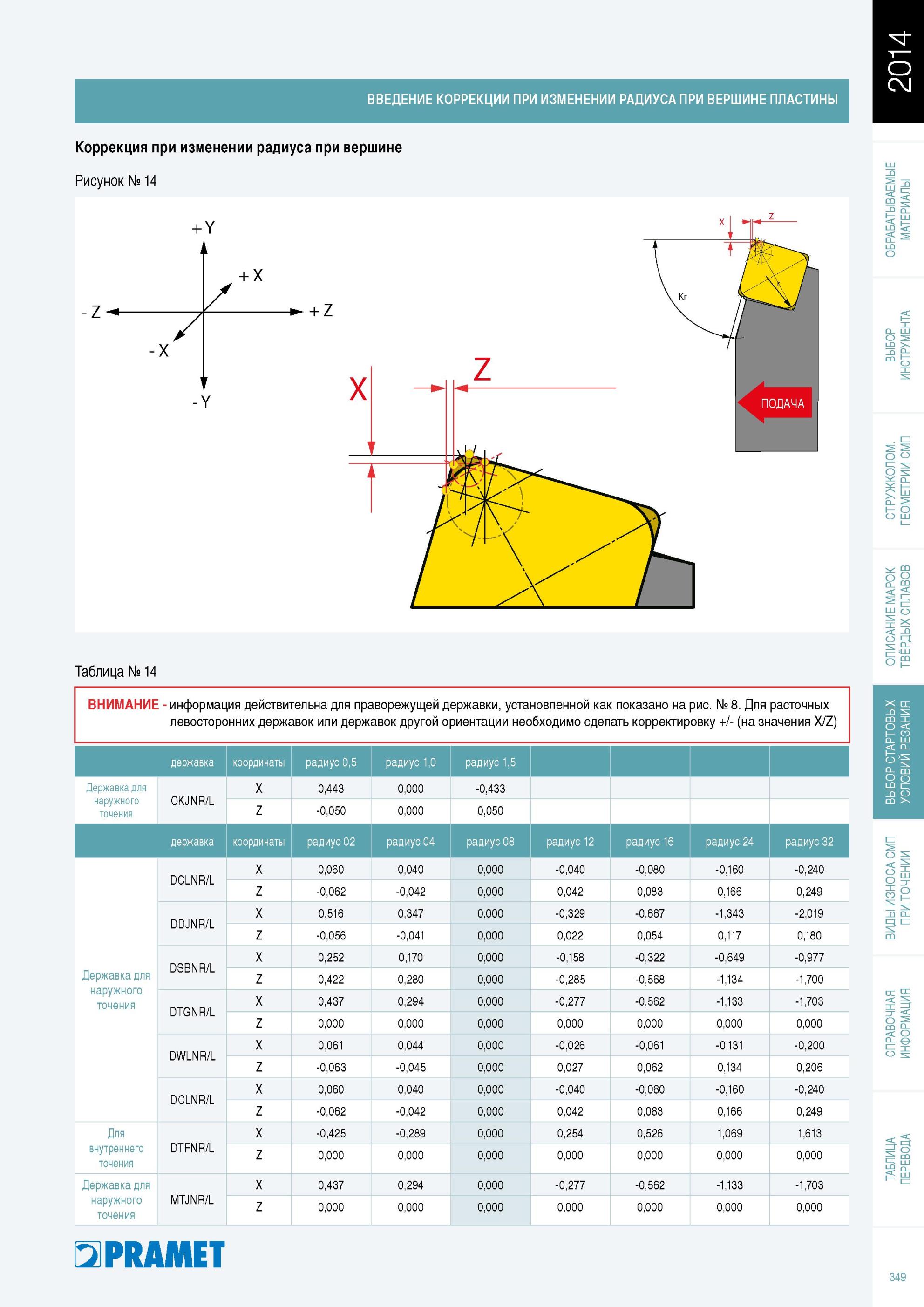

Коррекция при изменении радиуса при вершине Информация действительна для праворежущей державки, установленной как показано на рис. Для расточных левосторонних державок или державок другой ориентации необходимо сделать корректировку +/- (на значения X/Z державка координаты радиус 0,5 радиус 1,0 радиус 1,5 Державка для наружного точения CKJNR/L X Z 0,443 -0,050 0,000 0,000 -0,433 0,050 державка координаты радиус 02 радиус 04 радиус 08 радиус 12 радиус 16 радиус 24 радиус 32 DCLNR/L X 0,060 0,040 0,000 -0,040 -0,080 -0,160 -0,240 Z -0,062 -0,042 0,000 0,042 0,083 0,166 0,249 DDJNR/L X Цз,516 0,347 0,000 -0,329 -0,667 -1,343 -2,019 Z -0,056 -0,041 0,000 0,022 0,054 0,117 0,180 DSBNR/L DTGNR/L X 0,252 0,170 0,000 -0,158 -0,322 -0,649 -0,977 Державка для наружного точения Z X 0,422 0,437 0,280 0,294 0,000 0,000 -0,285 -0,277 -0,568 -0,562 -1,134 -1,133 -1,700 -1,703 Z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 DWLNR/L X 0,061 0,044 0,000 -0,026 -0,061 -0,131 -0,200 Z -0,063 -0,045 0,000 0,027 0,062 0,134 0,206 DCLNR/L X 0,060 0,040 0,000 -0,040 -0,080 -0,160 -0,240 Z -0,062 -0,042 0,000 0,042 0,083 0,166 0,249 Для внутреннего точения DTFNR/L X Z -0,425 0,000 -0,289 0,000 0,000 0,000 0,254 0,000 0,526 0,000 1,069 0,000 1,613 0,000 Державка для наружного точения MTJNR/L X Z 0,437 0,000 0,294 0,000 0,000 0,000 -0,277 0,000 -0,562 0,000 -1,133 0,000 -1,703 0,000 Pramet 349 ВВЕДЕНИЕ КоРРЕКЦИИ ПРИ ИЗМЕНЕНИИ РАДИУСА ПРИ ВЕРШ ИНЕ ПЛАСТИНЫ Рисунок № 14 Таблица № 14 ВНИМАНИЕ
