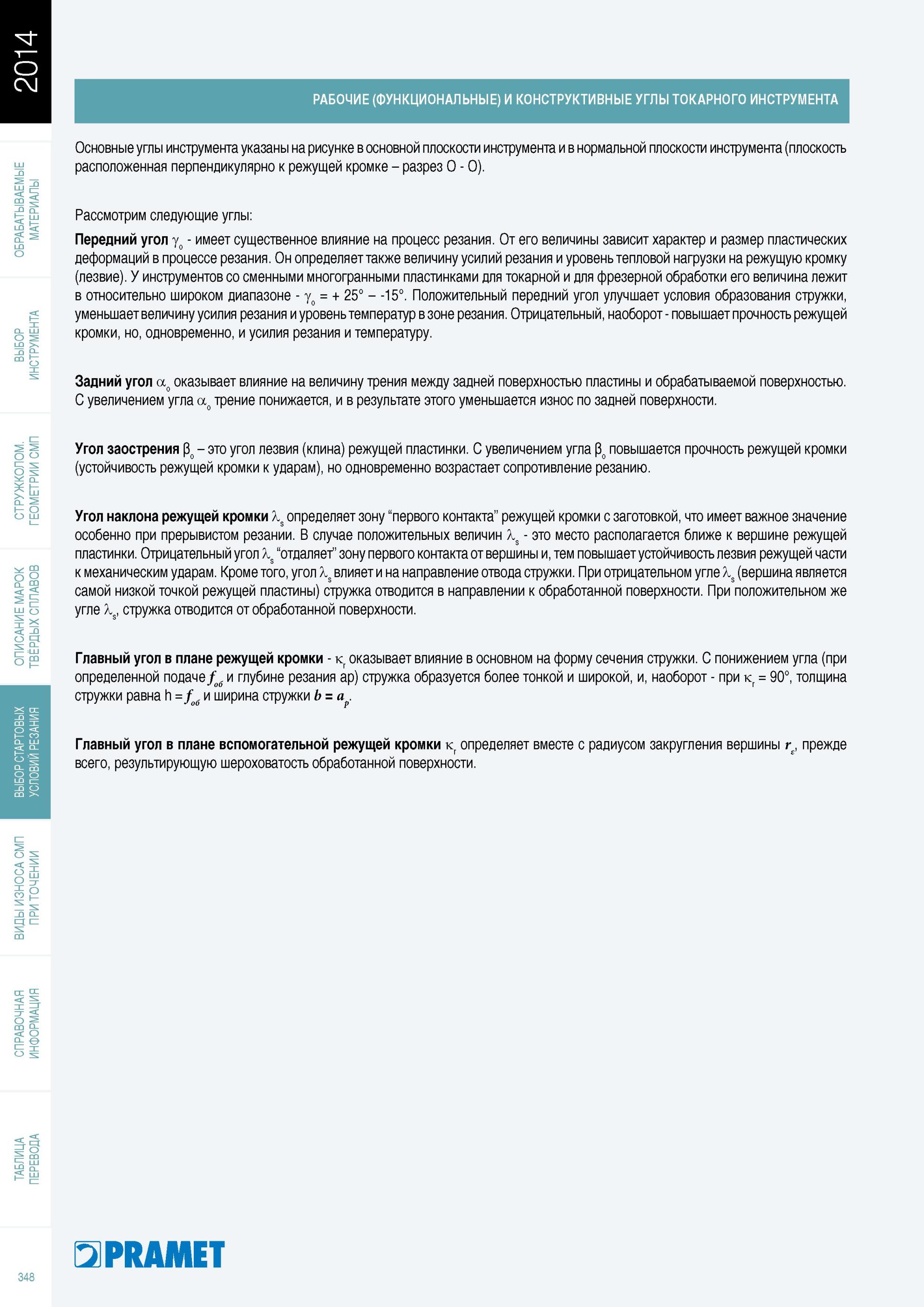

Рабочие функциональные и конструктивные углы токарного металлорежущего инструмента Основные углы резцов указаны на рисунке в основной плоскости инструмента

Рабочие функциональные и конструктивные углы токарного металлорежущего инструмента Основные углы резцов указаны на рисунке в основной плоскости инструмента

Рабочие функциональные и конструктивные углы токарного металлорежущего инструмента Основные углы резцов указаны на рисунке в основной плоскости инструмента и в нормальной плоскости инструмента (плоскость расположенная перпендикулярно к режущей кромке разрез О О Рассмотрим следующие углы Передний угол уо имеет существенное влияние на процесс резания. От его величины зависит характер и размер пластических деформаций в процессе резания. Он определяет также величину усилий резания и уровень тепловой нагрузки на режущую кромку (лезвие У инструментов со сменными многогранными пластинками для токарной и для фрезерной обработки его величина лежит в относительно широком диапазоне уо = + 25° -15°. Положительный передний угол улучшает условия образования стружки, уменьшает величину усилия резания и уровень температур в зоне резания. Отрицательный, наоборот повышает прочность режущей кромки, но, одновременно, и усилия резания и температуру. Задний угол ао оказывает влияние на величину трения между задней поверхностью пластины и обрабатываемой поверхностью. С увеличением угла ао трение понижается, и в результате этого уменьшается износ по задней поверхности. Угол заострения во это угол лезвия (клина режущей пластинки. С увеличением угла во повышается прочность режущей кромки (устойчивость режущей кромки к ударам но одновременно возрастает сопротивление резанию. Угол наклона режущей кромки Xs определяет зону “первого контакта” режущей кромки с заготовкой, что имеет важное значение особенно при прерывистом резании. В случае положительных величин \ это место располагается ближе к вершине режущей пластинки. Отрицательный угол \ “отдаляет' зону первого контакта от вершины и, тем повышает устойчивость лезвия режущей части к механическим ударам. Кроме того, угол Xs влияет и на направление отвода стружки. При отрицательном угле \ (вершина является самой низкой точкой режущей пластины стружка отводится в направлении к обработанной поверхности. При положительном же угле Xs, стружка отводится от обработанной поверхности. Главный угол в плане режущей кромки кг оказывает влияние в основном на форму сечения стружки. С понижением угла (при определенной подаче fo6 и глубине резания ap стружка образуется более тонкой и широкой, и, наоборот при кг = 90°, толщина стружки равна h = fo6 и ширина стружки b = ap. Главный угол в плане вспомогательной режущей кромки кг определяет вместе с радиусом закругления вершины г, прежде всего, результирующую шероховатость обработанной поверхности. 348 PRAMET
