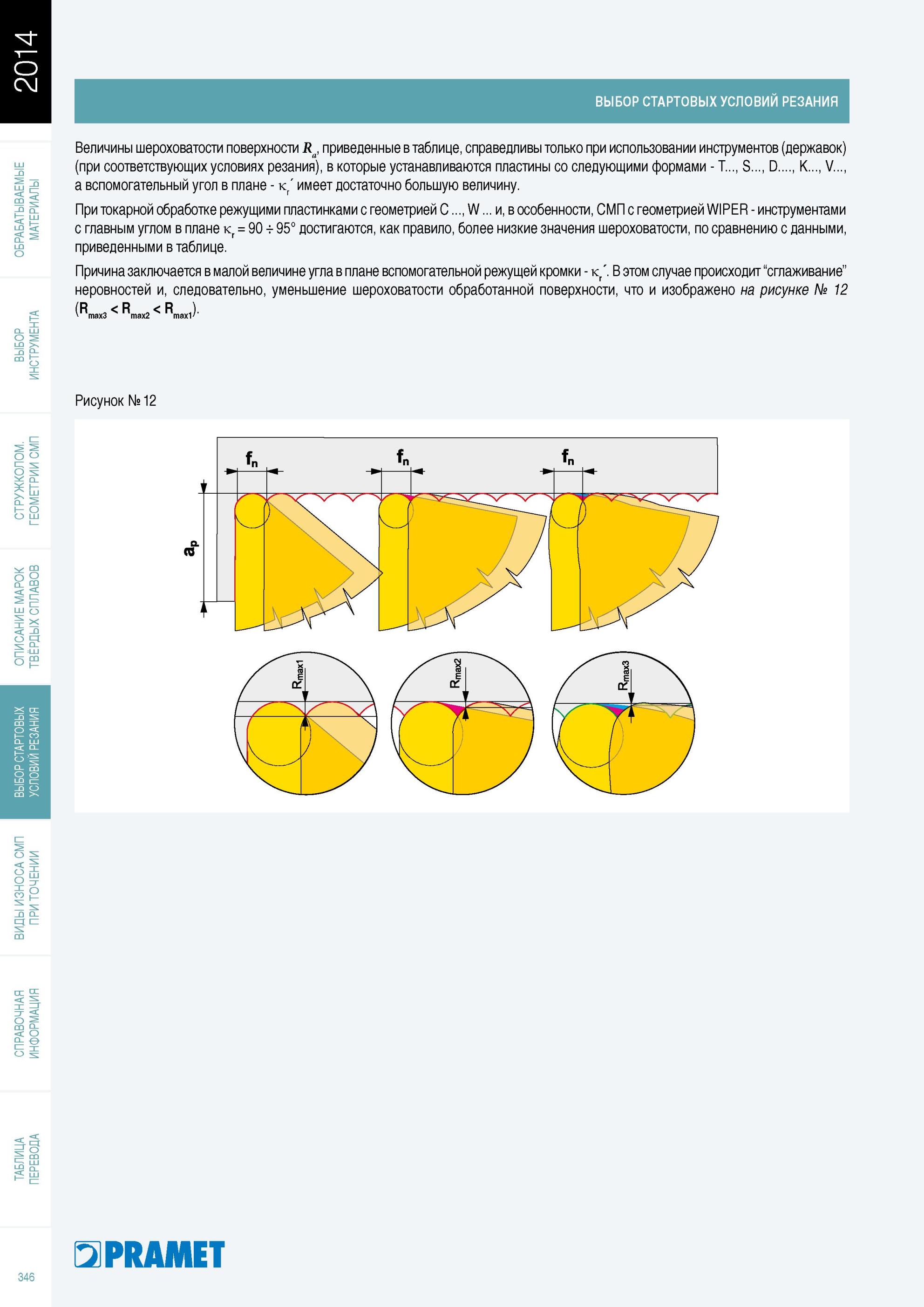

Токарная механическая обработка Выбор стартовых условий резания при токарной обработке Величины шероховатости поверхности Ra, приведенные в таблице, справедливы только при использовании инструментов (державок (при соответствующих условиях резания в которые устанавливаются пластины со следующими формами T , S , D ., К , V , а вспомогательный угол в плане кг' имеет достаточно большую величину. При токарной обработке режущими пластинками с геометрией C , W и, в особенности, СМП с геометрией WIPER инструментами с главным углом в плане кг = 90 i 95° достигаются, как правило, более низкие значения шероховатости, по сравнению с данными, приведенными в таблице. Причина заключается в малой величине угла в плане вспомогательной режущей кромки кг'. В этом случае происходит “сглаживание” неровностей и, следовательно, уменьшение шероховатости обработанной поверхности, что и изображено на рисунке № 12 (Rmax3 Rmax2 Rmax1 Рисунок № 12 346 PRAMET
