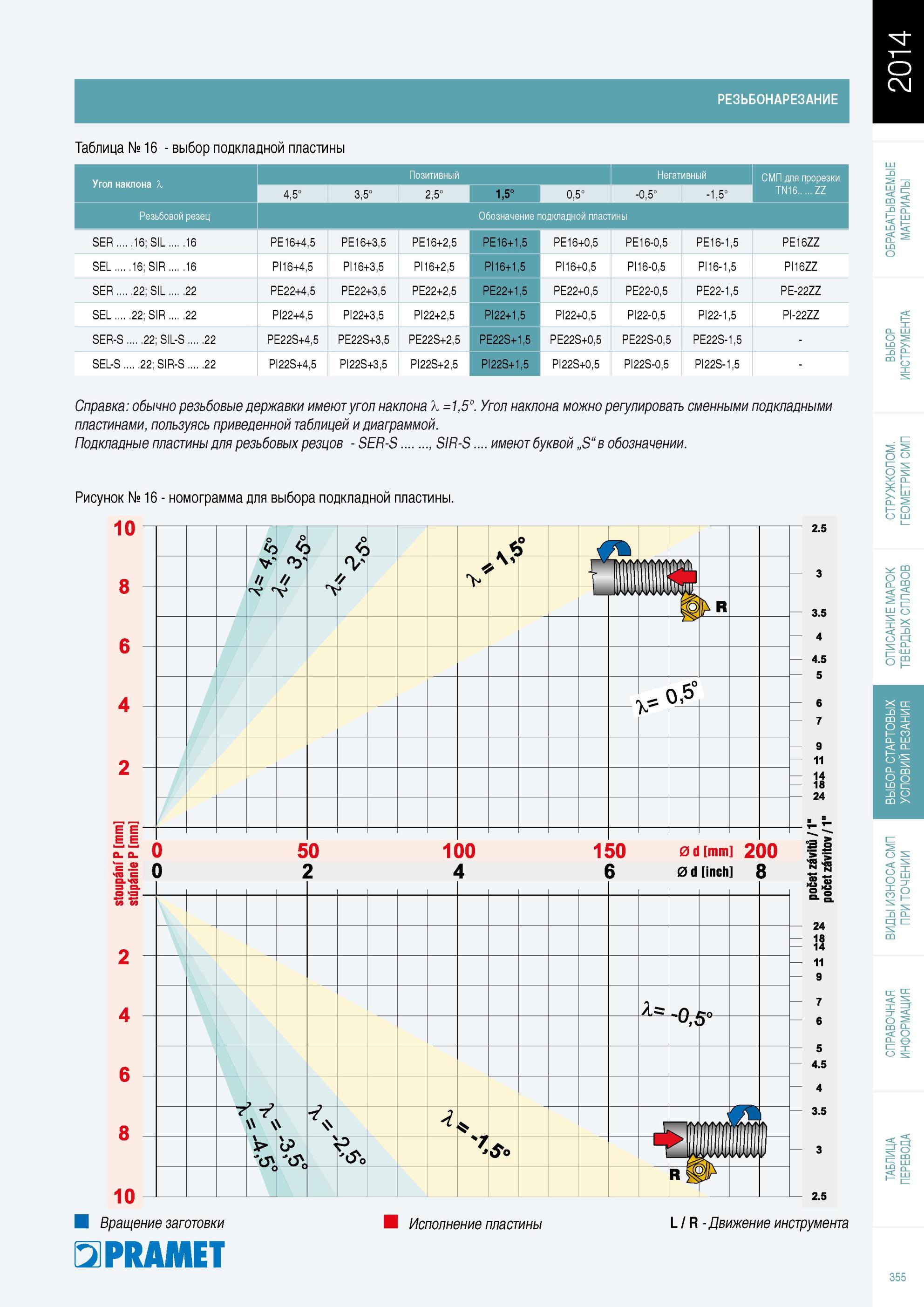

Выбор подкладной пластины Pramet для сборного токарного резца со сменными резьбовыми режущими пластинами Угол наклона Позитивный Негативный СМП для прорезки TN16 ZZ Резьбовой резец Обозначение подкладной пластины 1 SER 16 SIL 16 PE16+4,5 PE16+3,5 PE16+2,5 PE16+1,5 PE16+0,5 PE16-0,5 PE16-1,5 PE16ZZ SEL 16 SIR 16 PI16+4,5 PI16+3,5 PI16+2,5 PI16+1,5 PI16+0,5 PI16-0,5 PI16-1,5 PI16ZZ SER 22 SIL 22 PE22+4,5 PE22+3,5 PE22+2,5 PE22+1,5 PE22+0,5 PE22-0,5 PE22-1,5 PE-22ZZ SEL 22 SIR 22 PI22+4,5 PI22+3,5 PI22+2,5 PI22+1,5 PI22+0,5 PI22-0,5 PI22-1,5 PI-22ZZ SER-S 22 SIL-S 22 PE22S+4,5 PE22S+3,5 PE22S+2,5 PE22S+1,5 PE22S+0,5 PE22S-0,5 PE22S-1,5 SEL-S 22 SIR-S 22 PI22S+4,5 PI22S+3,5 PI22S+2,5 PI22S+1,5 PI22S+0,5 PI22S-0,5 PI22S-1,5 Справка обычно резьбовые державки имеют угол наклона X =1,5°. Угол наклона можно регулировать сменными подкладными пластинами, пользуясь приведенной таблицей и диаграммой. Подкладные пластины для резьбовых резцов SER-S ., SIR-S имеют буквой „S“в обозначении. Рисунок № 16 номограмма для выбора подкладной пластины. 10 8 8 Е Е В Е о. о. 0 = с U о V 50 2 10 Вращение заготовки Pramet 7 г7 W S Х> сР &о I 100 4 у 0,5 2.5 3.5 4 4.5 5 6 7 9 11 14 18 24 0 d [mm] 200 0 d [inch] 24 15 11 9 7 6 5 4.5 4 3.5 2.5 Исполнение пластины L / R Движение инструмента 355 Таблица № 16 резьбонарезание
