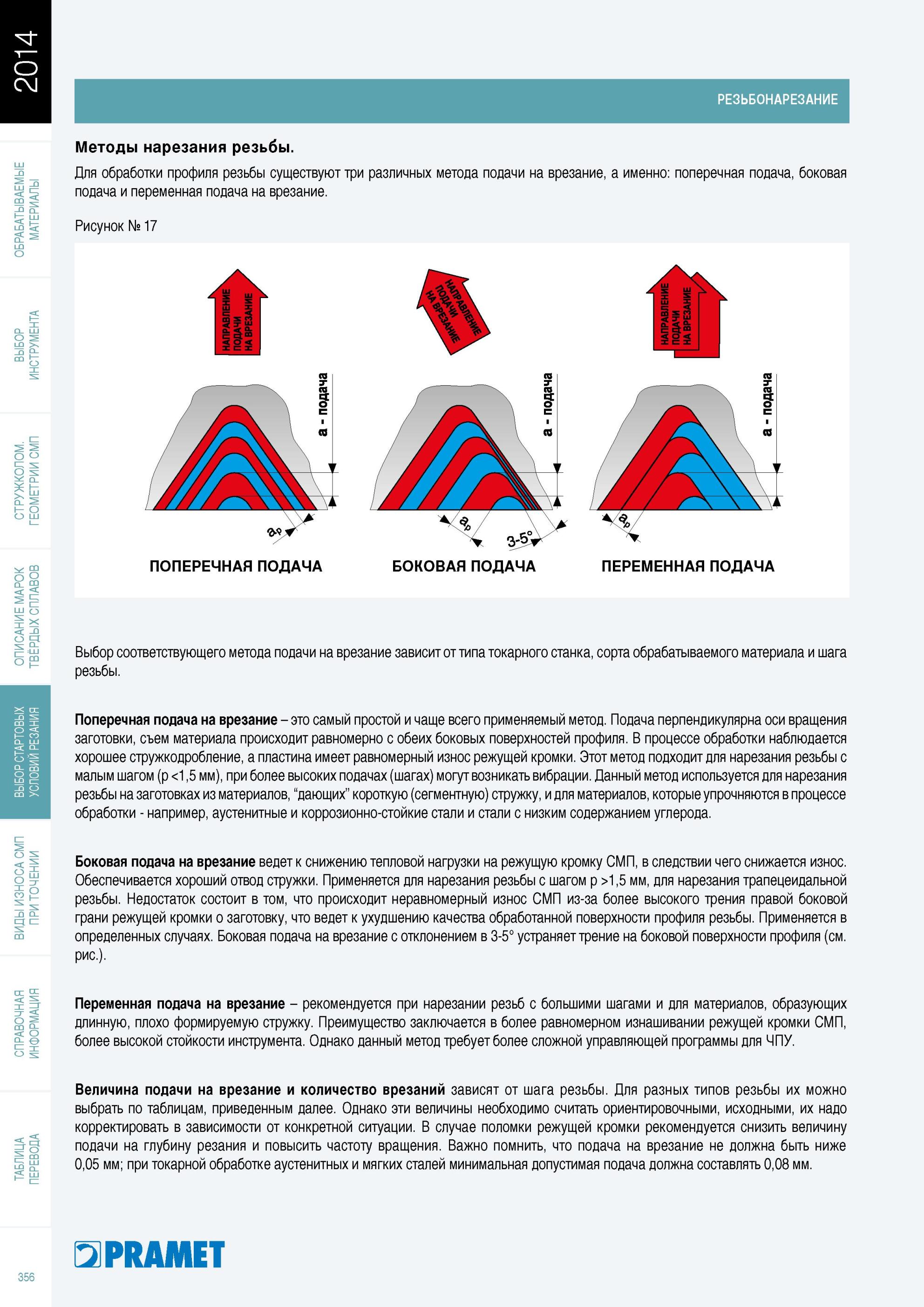

Нарезание резьбы на токарном станке Для обработки профиля резьбы на токарном металлорежущем оборудовании существуют три различных метода подачи на врезание Поперечная подача, боковая подача и переменная подача на врезание. Рисунок № 17 НАПРАВЛЕНИЕ ПОДАЧИ НА ВРЕЗАНИЕ Выбор соответствующего метода подачи на врезание зависит от типа токарного станка, сорта обрабатываемого материала и шага резьбы. Поперечная подача на врезание это самый простой и чаще всего применяемый метод. Подача перпендикулярна оси вращения заготовки, съем материала происходит равномерно с обеих боковых поверхностей профиля. В процессе обработки наблюдается хорошее стружкодробление, а пластина имеет равномерный износ режущей кромки. Этот метод подходит для нарезания резьбы с малым шагом (р <1,5 мм при более высоких подачах (шагах могут возникать вибрации. Данный метод используется для нарезания резьбы на заготовках из материалов, “дающих” короткую (сегментную стружку, и для материалов, которые упрочняются в процессе обработки например, аустенитные и коррозионно-стойкие стали и стали с низким содержанием углерода. Боковая подача на врезание ведет к снижению тепловой нагрузки на режущую кромку СМП, в следствии чего снижается износ. Обеспечивается хороший отвод стружки. Применяется для нарезания резьбы с шагом р >1,5 мм, для нарезания трапецеидальной резьбы. Недостаток состоит в том, что происходит неравномерный износ СМП из-за более высокого трения правой боковой грани режущей кромки о заготовку, что ведет к ухудшению качества обработанной поверхности профиля резьбы. Применяется в определенных случаях. Боковая подача на врезание с отклонением в 3-5° устраняет трение на боковой поверхности профиля (см. рис. Переменная подача на врезание рекомендуется при нарезании резьб с большими шагами и для материалов, образующих длинную, плохо формируемую стружку. Преимущество заключается в более равномерном изнашивании режущей кромки СМП, более высокой стойкости инструмента. Однако данный метод требует более сложной управляющей программы для ЧПУ. Величина подачи на врезание и количество врезаний зависят от шага резьбы. Для разных типов резьбы их можно выбрать по таблицам, приведенным далее. Однако эти величины необходимо считать ориентировочными, исходными, их надо корректировать в зависимости от конкретной ситуации. В случае поломки режущей кромки рекомендуется снизить величину подачи на глубину резания и повысить частоту вращения. Важно помнить, что подача на врезание не должна быть ниже 0,05 мм при токарной обработке аустенитных и мягких сталей минимальная допустимая подача должна составлять 0,08 мм. 356 PRAMET ПОПЕРЕЧНАЯ ПОДАЧА БОКОВАЯ ПОДАЧА ПЕРЕМЕННАЯ ПОДАЧА РЕЗЬбоНАРЕЗАНИЕ Методы нарезания резьбы.
