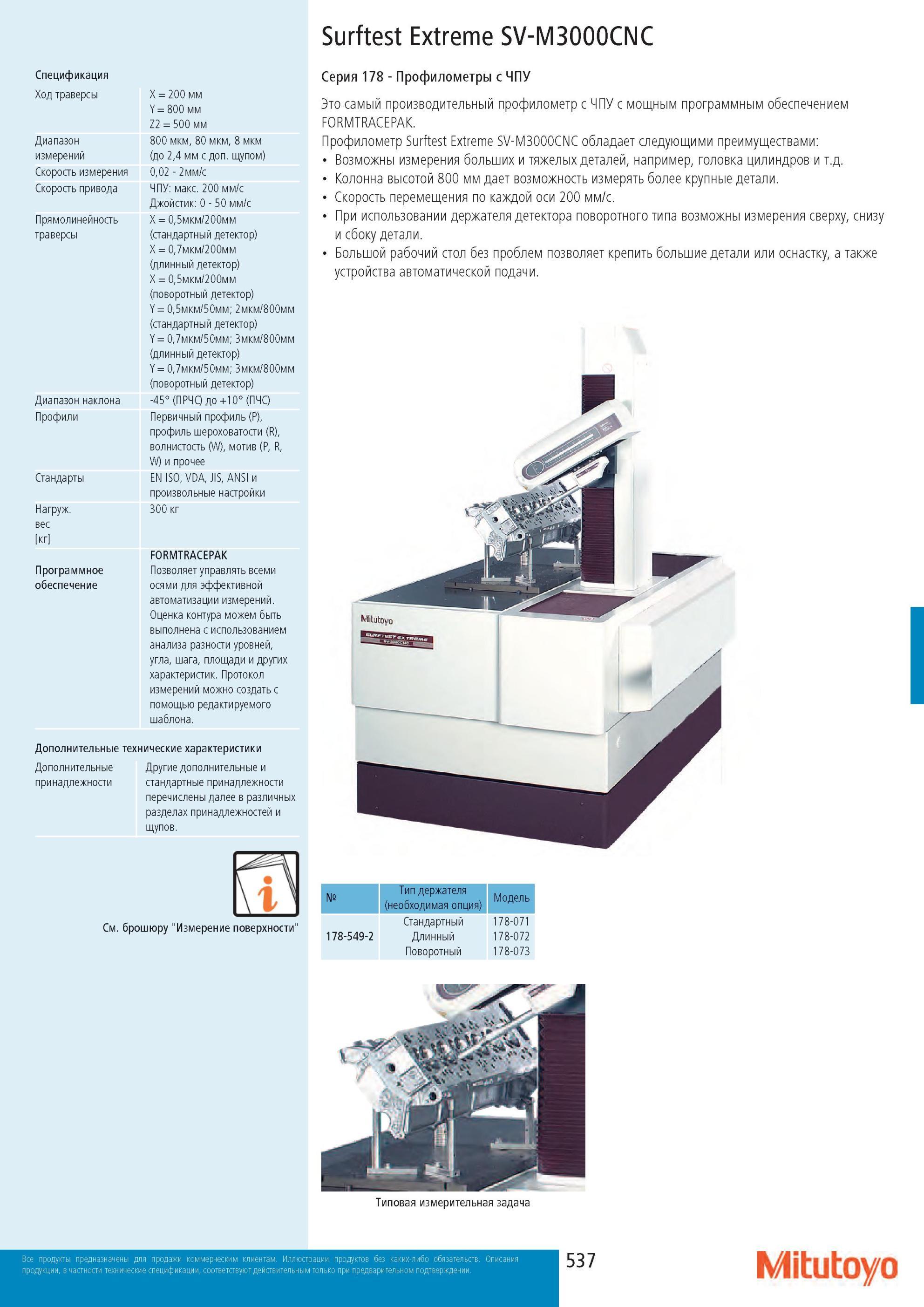

Производительный профилометр Mitutoyo с ЧПУ и мощным программным обеспечением FORMTRACEPAK Surftest Extreme SV-M3000CNC Оборудование Surftest Extreme SV-M3000CNC Спецификация Ход траверсы Диапазон измерений Скорость измерения Скорость привода Прямолинейность траверсы Диапазон наклона Профили Стандарты Нагруж. вес [кг] Программное обеспечение X = 200 мм Y = 800 мм Z2 = 500 мм 800 мкм, 80 мкм, 8 мкм (до 2,4 мм с доп. щупом) 0,02 - 2мм/с ЧПУ макс. 200 мм/с Джойстик 0 - 50 мм/с X = 0,5мкм/200мм (стандартный детектор) X = 0,7мкм/200мм (длинный детектор) X = 0,5мкм/200мм (поворотный детектор) Y = 0,5мкм/50мм; 2мкм/800мм (стандартный детектор) Y = 0,7мкм/50мм; 3мкм/800мм (длинный детектор) Y = 0,7мкм/50мм; 3мкм/800мм (поворотный детектор) -45° (ПРЧС) до +10° (ПЧС) Первичный профиль (P), профиль шероховатости (R), волнистость (W), мотив (P, R, W) и прочее EN ISO, VDA, JIS, ANSI и произвольные настройки 300 кг FORMTRACEPAK Позволяет управлять всеми осями для эффективной автоматизации измерений. Оценка контура можем быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик. Протокол измерений можно создать с помощью редактируемого шаблона. Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены далее в различных разделах принадлежностей и щупов. Серия 178 - Профилометры с ЧПУ Это самый производительный профилометр с ЧПУ с мощным программным обеспечением FORMTRACEPAK. Профилометр Surftest Extreme SV-M3000CNC обладает следующими преимуществами Возможны измерения больших и тяжелых деталей, например, головка цилиндров и т.д. Колонна высотой 800 мм дает возможность измерять более крупные детали. Скорость перемещения по каждой оси 200 мм/с. При использовании держателя детектора поворотного типа возможны измерения сверху, снизу и сбоку детали. Большой рабочий стол без проблем позволяет крепить большие детали или оснастку, а также устройства автоматической подачи. См. брошюру "Измерение поверхности" № Тип держателя (необходимая опция) Модель 178-549-2 Стандартный Длинный Поворотный 178-071 178-072 178-073 Типовая измерительная задача Mitutoyo
