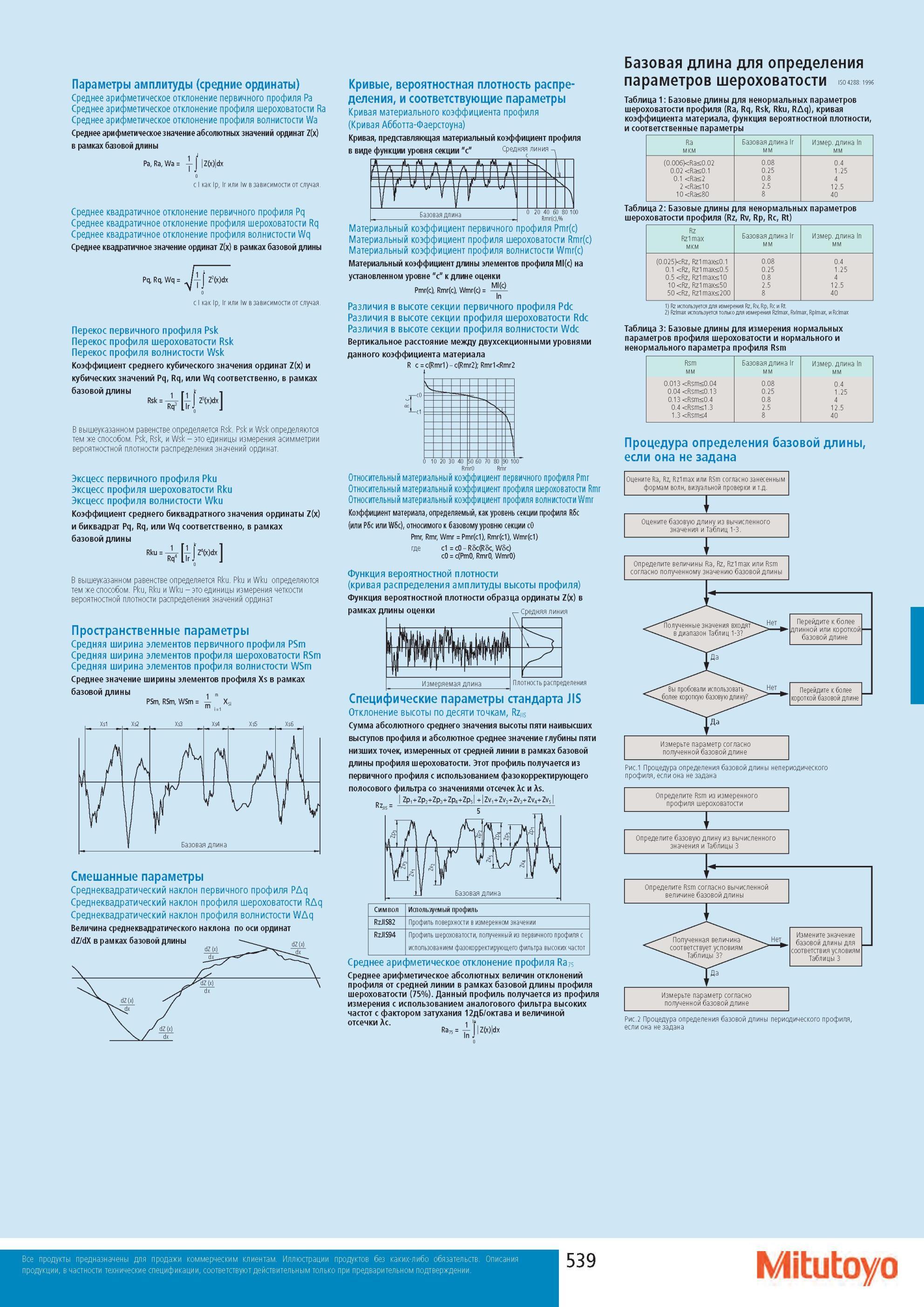

Параметры амплитуды (средние ординаты) Среднее арифметическое отклонение первичного профиля Pa Среднее арифметическое отклонение профиля шероховатости Ra Среднее арифметическое отклонение профиля волнистости Wa Среднее арифметическое значение абсолютных значений ординат Z(x) в рамках базовой длины Pa, Ra, Wa = -1 Z(x) dx о c I как Ip, Ir или Iw в зависимости от случая. Среднее квадратичное отклонение первичного профиля Pq Среднее квадратичное отклонение профиля шероховатости Rq Среднее квадратичное отклонение профиля волнистости Wq Среднее квадратичное значение ординат Z(x) в рамках базовой длины т/ Z2(x)dx c I как Ip, Ir или Iw в зависимости от случая. Перекос первичного профиля Psk Перекос профиля шероховатости Rsk Перекос профиля волнистости Wsk Коэффициент среднего кубического значения ординат Z(x) и кубических значений Pq, Rq, или Wq соответственно, в рамках базовой длины г. ir Rsk = tfllF В вышеуказанном равенстве определяется Rsk. Psk и Wsk определяются тем же способом. Psk, Rsk, и Wsk - это единицы измерения асимметрии вероятностной плотности распределения значений ординат. Эксцесс первичного профиля Pku Эксцесс профиля шероховатости Rku Эксцесс профиля волнистости Wku Коэффициент среднего биквадратного значения ординаты Z(x) и биквадрат Pq, Rq, или Wq соответственно, в рамках базовой длины Rku= (Н В вышеуказанном равенстве определяется Rku. Pku и Wku определяются тем же способом. Pku, Rku и Wku - это единицы измерения четкости вероятностной плотности распределения значений ординат Пространственные параметры Средняя ширина элементов первичного профиля PSm Средняя ширина элементов профиля шероховатости RSm Средняя ширина элементов профиля волнистости WSm Среднее значение ширины элементов профиля Xs в рамках базовой длины m PSm, RSm, WSm = -1 Xsi Смешанные параметры Среднеквадратический наклон первичного профиля PAq Среднеквадратический наклон профиля шероховатости RAq Среднеквадратический наклон профиля волнистости WAq Величина среднеквадратического наклона по оси ординат dZ/dX в рамках базовой длины Кривые, вероятностная плотность распределения, и соответствующие параметры Кривая материального коэффициента профиля (Кривая А отта-Фаерстоуна) Кривая, представляющая материальный коэффициент профиля в виде функции уровня секции "c" Средняя линия Материальный коэффициент первичного профиля Pmr(c) Материальный коэффициент профиля шероховатости Rmr(c) Материальный коэффициент профиля волнистости Wmr(c) Материальный коэффициент длины элементов профиля Ml(c) на установленном уровне "с" к длине оценки Pmr(c), Rmr(c), Wmr(c) = Mi(c) in Различия в высоте секции первичного профиля Pdc Различия в высоте секции профиля шероховатости Rdc Различия в высоте секции профиля волнистости Wdc Вертикальное расстояние между двухсекционными уровнями данного коэффициента материала R c = c(Rmr1) - c(Rmr2); Rmr1 - Нет в диапазон Таблиц 1-3 Перейдите к более длинной или короткой базовой длине 'Вы пробовали использовать",.Нет Перейдите к более короткой базовой длине '" „оолее короткую базовую длину ,,/ Измерьте параметр согласно полученной базовой длине Рис.1 Процедура определения базовой длины непериодического профиля, если она не задана Определите Rsm из измеренного профиля шероховатости Определите базовую длину из вычисленного значения и Таблицы 3 Определите Rsm согласно вычисленной величине базовой длины Полученная в соответствует условиям - Таблицы 3 Измените значение базовой длины для соответствия условиям Таблицы 3 Измерьте параметр согласно полученной базовой длине Рис.2 Процедура определения базовой дли если она не задана i периодического профиля, ,) Rz используется для измерения Rz, Rv, Rp, Rc и Rt. 2) Rzlmax используется только для измерения Rzlmax, Rvlmax, Rplmax, и Rclmax Нет Да 539 Mitutoyo
