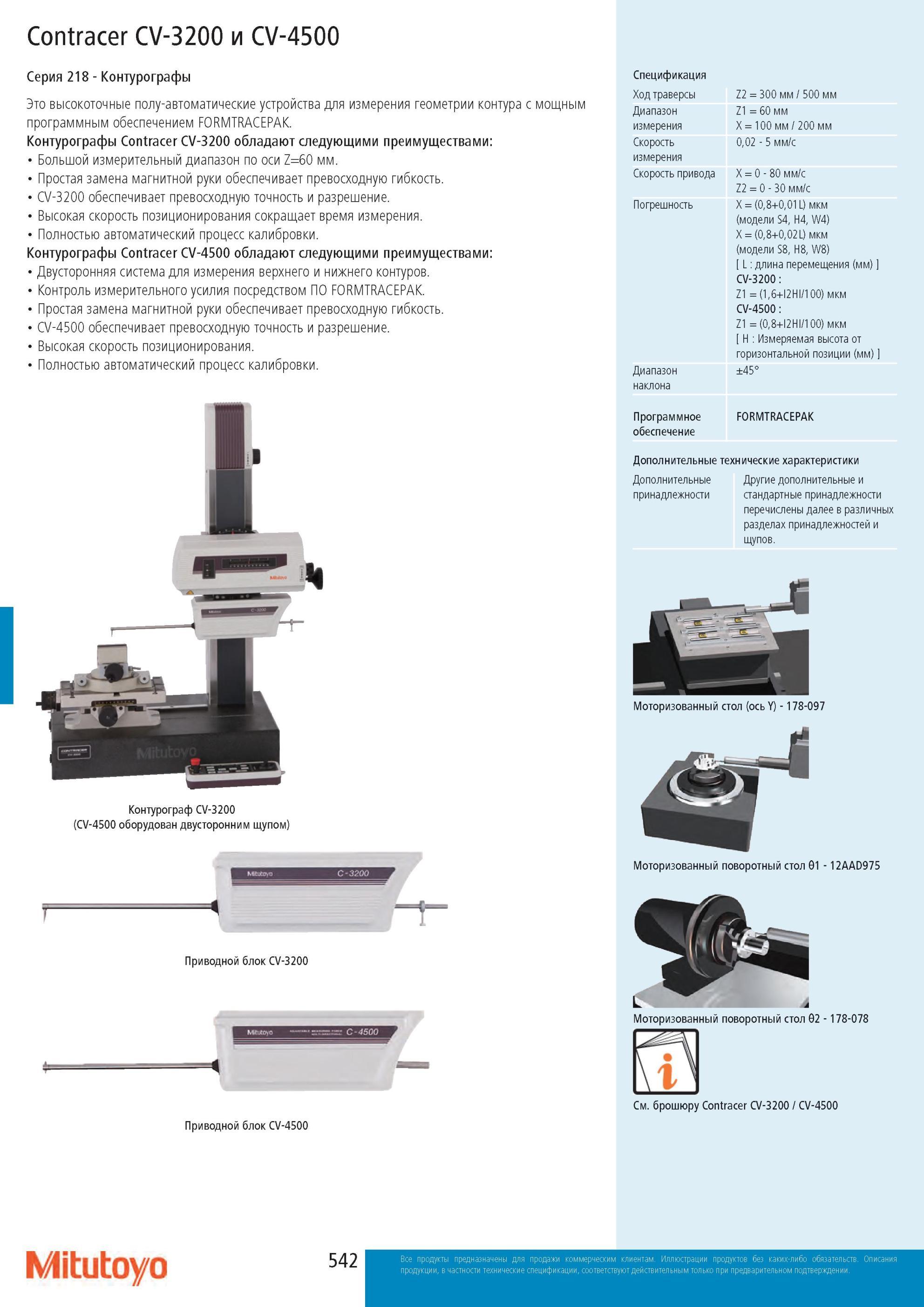

Высокоточные полуавтоматические контурографы Mitutoyo Contracer CV-3200 и CV-4500 с программным обеспечением для измерения геометрии контура деталей _ FORMTRACEPAK. Контурографы Contracer CV-3200 обладают следующими преимуществами Большой измерительный диапазон по оси Z=60 мм. Простая замена магнитной руки обеспечивает превосходную гибкость. CV-3200 обеспечивает превосходную точность и разрешение. Высокая скорость позиционирования сокращает время измерения. Полностью автоматический процесс калибровки. Контурографы Contracer CV-4500 обладают следующими преимуществами Двусторонняя система для измерения верхнего и нижнего контуров. Контроль измерительного усилия посредством ПО FORMTRACEPAK. Простая замена магнитной руки обеспечивает превосходную гибкость. CV-4500 обеспечивает превосходную точность и разрешение. Высокая скорость позиционирования. Полностью автоматический процесс калибровки. Контурограф CV-3200 (CV-4500 оборудован двусторонним щупом) Приводной блок CV-3200 1 [ МftjtONfl С-4500 Спецификация Ход траверсы Диапазон измерения Скорость измерения Скорость привода Погрешность Диапазон наклона Программное обеспечение Z2 = 300 мм 500 мм Z1 = 60 мм X = 100 мм 200 мм 0,02 - 5 мм/с X = 0 - 80 мм/с Z2 = 0 - 30 мм/с X = (0,8+0,01L) мкм (модели S4, H4, W4) X = (0,8+0,02L) мкм (модели S8, H8, W8) [ L длина перемещения (мм) ] CV-3200 Z1 = (1,6+I2HI/100) мкм CV-4500 Z1 = (0,8+I2HI/100) мкм [ H Измеряемая высота от горизонтальной позиции (мм) ] ±45° FORMTRACEPAK Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены далее в различных разделах принадлежностей и щупов. Моторизованный поворотный стол 91 - 12AAD975 Моторизованный поворотный стол 92 - 178-078 См. брошюру Contracer CV-3200 CV-4500 Приводной блок CV-4500 Mitutoyo 542 Серия 218 устройства
