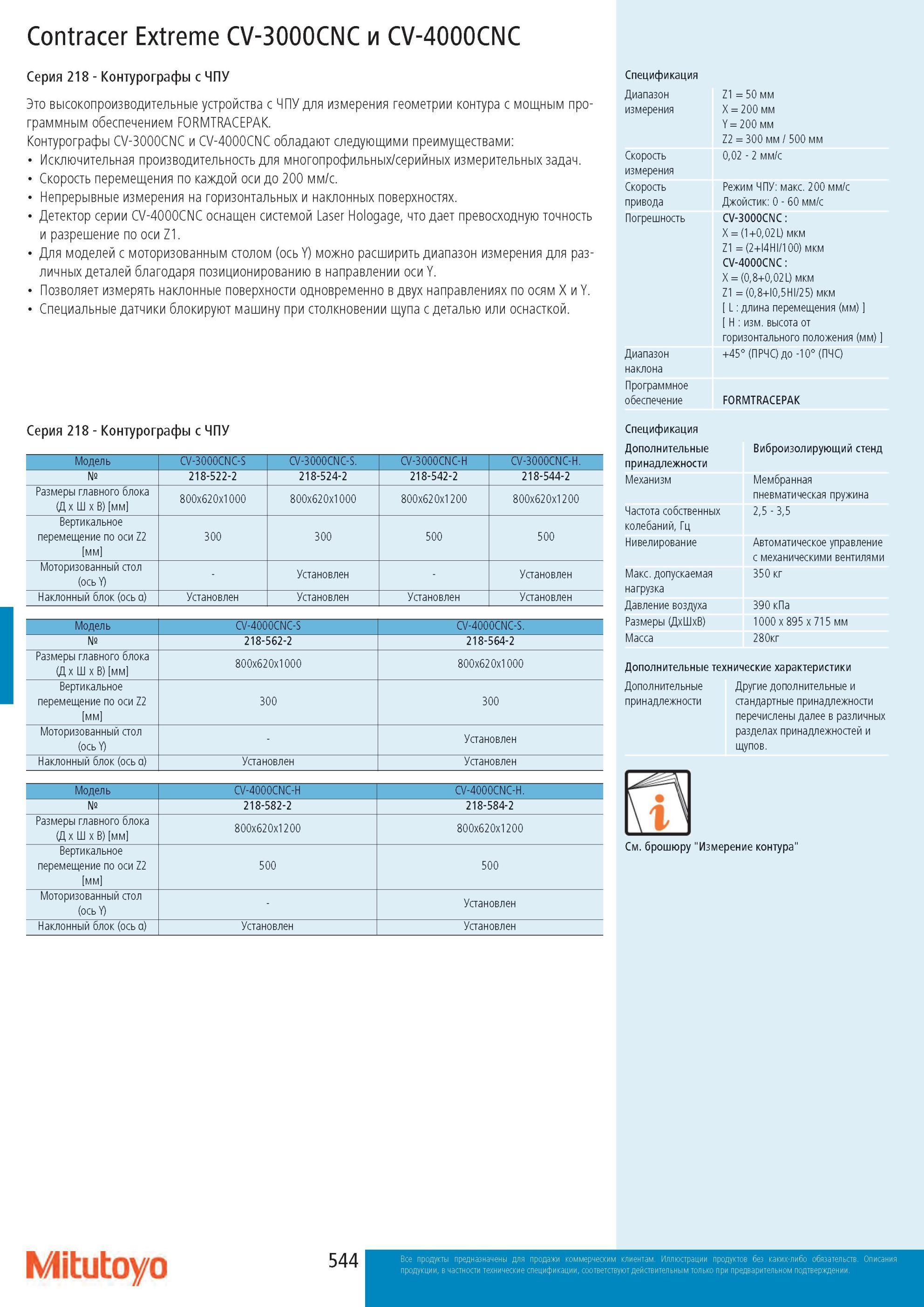

Контурографы Mitutoyo Contracer Extreme CV-3000CNC и CV-4000CNC Серия 218 с ЧПУ высокопроизводительные устройства с ЧПУ для измерения геометрии контура с мощным программным обеспечением FORMTRACEPAK. Контурографы CV-3000CNC и CV-4000CNC обладают следующими преимуществами Исключительная производительность для многопрофильных/серийных измерительных задач. Скорость перемещения по каждой оси до 200 мм/с. Непрерывные измерения на горизонтальных и наклонных поверхностях. Детектор серии CV-4000CNC оснащен системой Laser Hologage, что дает превосходную точность и разрешение по оси Z1. Для моделей с моторизованным столом (ось Y) можно расширить диапазон измерения для различных деталей благодаря позиционированию в направлении оси Y. Позволяет измерять наклонные поверхности одновременно в двух направлениях по осям X и Y. Специальные датчики блокируют машину при столкновении щупа с деталью или оснасткой. Серия 218 - Контурографы с ЧПУ Модель CV-3000CNC-S CV-3000CNC-S. CV-3000CNC-H CV-3000CNC-H. Номер 218-522-2 218-524-2 218-542-2 218-544-2 Размеры главного блока (Д х x В) [мм] 800x620x1000 800x620x1000 800x620x1200 800x620x1200 Вертикальное перемещение по оси Z2 [мм] 300 300 500 500 Моторизованный стол (ось Y) Установлен Установлен Наклонный блок (ось а) Установлен Установлен Установлен Установлен Модель CV-4000CNC-S CV-4000CNC-S. Номер 218-562-2 218-564-2 Размеры главного блока (Д х x В) [мм] 800x620x1000 800x620x1000 Вертикальное перемещение по оси Z2 [мм] 300 300 Моторизованный стол (ось Y) Установлен Наклонный блок (ось а) Установлен Установлен Модель CV-4000CNC-H CV-4000CNC-H. Номер 218-582-2 218-584-2 Размеры главного блока (Д х x В) [мм] 800x620x1200 800x620x1200 Вертикальное перемещение по оси Z2 [мм] 500 500 Моторизованный стол (ось Y) Установлен Наклонный блок (ось а) Установлен Установлен Спецификация Диапазон измерения Скорость измерения Скорость привода Погрешность Диапазон наклона Программное обеспечение Спецификация Дополнительные принадлежности Механизм Частота собственных колебаний, Гц Нивелирование Макс. допускаемая нагрузка Давление воздуха Размеры (Д ШкВ) Масса Z1 = 50 мм X = 200 мм Y = 200 мм Z2 = 300 мм 500 мм 0,02 - 2 мм/с Режим ЧПУ макс. 200 мм/с Джойстик 0 - 60 мм/с CV-3000CNC X = (1+0,02L) мкм Z1 = (2+I4HI/100) мкм CV-4000CNC X = (0,8+0,02L) мкм Z1 = (0,8+I0,5HI/25) мкм [ L длина перемещения (мм) ] [ H изм. высота от горизонтального положения (мм) ] +45° (ПРЧС) до -10° (ПЧС) FORMTRACEPAK Виброизолирующий стенд Мембранная пневматическая пружина 2,5 - 3,5 Автоматическое управление с механическими вентилями 350 кг 390 кПа 1000 x 895 x 715 мм 280кг Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены далее в различных разделах принадлежностей и щупов. См. брошюру "Измерение контура" Mitutoyo 544
