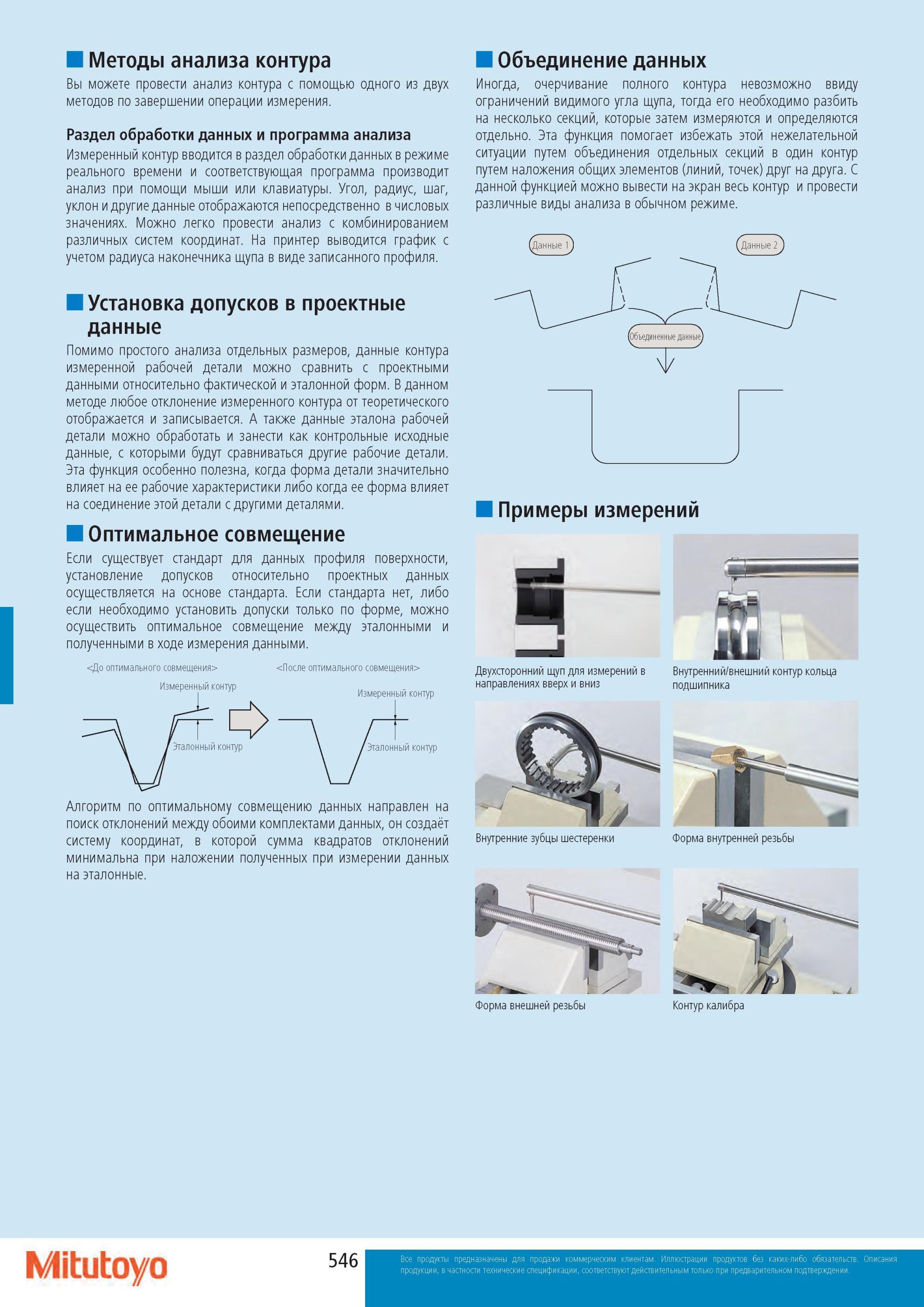

анализ контура с помощью одного из двух методов по завершении операции измерения. Раздел обработки данных и программа анализа Измеренный контур вводится в раздел обработки данных в режиме реального времени и соответствующая программа производит анализ при помощи мыши или клавиатуры. Угол, радиус, шаг, уклон и другие данные отображаются непосредственно в числовых значениях. Можно легко провести анализ с комбинированием различных систем координат. На принтер выводится график с учетом радиуса наконечника щупа в виде записанного профиля. Установка допусков в проектные данные Помимо простого анализа отдельных размеров, данные контура измеренной рабочей детали можно сравнить с проектными данными относительно фактической и эталонной форм. В данном методе любое отклонение измеренного контура от теоретического отображается и записывается. А также данные эталона рабочей детали можно обработать и занести как контрольные исходные данные, с которыми будут сравниваться другие рабочие детали. Эта функция особенно полезна, когда форма детали значительно влияет на ее рабочие характеристики либо когда ее форма влияет на соединение этой детали с другими деталями. Оптимальное совмещение Если существует стандарт для данных профиля поверхности, установление допусков относительно проектных данных осуществляется на основе стандарта. Если стандарта нет, либо если необходимо установить допуски только по форме, можно осуществить оптимальное совмещение между эталонными и полученными в ходе измерения данными. <До оптимального совмещения> <После оптимального совмещения> Измеренный контурИзмеренный контур Эталонный контур Алгоритм по оптимальному совмещению данных направлен на поиск отклонений между обоими комплектами данных, он создаёт систему координат, в которой сумма квадратов отклонений минимальна при наложении полученных при измерении данных на эталонные. Объединение данных Иногда, очерчивание полного контура невозможно ввиду ограничений видимого угла щупа, тогда его необходимо разбить на несколько секций, которые затем измеряются и определяются отдельно. Эта функция помогает избежать этой нежелательной ситуации путем объединения отдельных секций в один контур путем наложения общих элементов (линий, точек) друг на друга. С данной функцией можно вывести на экран весь контур и провести различные виды анализа в обычном режиме. (Данные (Данн ыеГ) Примеры измерений Двухсторонний щуп для измерений в направлениях вверх и вниз Внутренний/внешний контур кольца подшипника Внутренние зубцы шестеренки Форма внутренней резьбы Форма внешней резьбы Контур калибра Mitutoyo 546 Методы анализа контура Вы можете провести
